Как сделать газонокосилку из старых инструментов и бытовой техники своими руками

Сбор

Сначала нужно сделать каркас из металла. На него монтируется мотор с помощью болтов. Снизу каркаса закрепляется механизм для резки, который подключен к мотору. За ним можно поместить мешочек-травосборник.

Вокруг лезвий необходимо поставить кожух для защиты. Мотор и соединение с лезвиями обязательно должны быть надежно закрыты, чтобы в них не попала трава.

Двигатель

Для устройства подойдет совершенно любой работающий вариант двигателя, его можно снять с ненужного пылесоса или стиральной машинки. Механизм должен обладать мощностью от 500 Ватт до 1 кВатт, а частота оборотов должна составлять не менее 3000 в минуту. К выбору мотора надо подходить ответственно – от его силы напрямую зависит качество кошения.

Изготовить газонокосилку своими силами можно при помощи двигателя простой дрели, обладающей подходящей мощностью до 3000 оборотов в минуту. Такое оборудование отлично подходит для больших площадей.

Из дрели можно так же быстро и просто изготовить триммер. Закрепить нож можно при помощи отверстия внутри него — в центре необходимо гайкой зажать болт, и такое крепление присоединить к патрону дрели.

Как сделать косилку своими руками?

Как было указано ранее, создать газонокосилку можно:

ИЗ СТАРОГО ПЫЛЕСОСА

Проведение подобной процедуры довольно простое, главное запастись терпением и следующими элементами:

• колесами (подойдут даже от старой коляски);
• сварочным аппаратом;
• ручной пилой;
• стальными листами;
• электрическим двигателем.

Из стального объекта следует вырезать особую площадку, ведь она будет играть роль монтировочной опоры для двигателя, чей вал должен быть размещен в нижней области. После произведения установки, как на вышеуказанном видео, необходимо создать надежный протекционный кожух для двигателя.

Толщина «панциря» должна быть 1,2 мм, а что касается диаметра определенных отверстий этого протектора, то он должен иметь больший коэффициент, чем вал, буквально на 4 мм. Двигательную установку необходимо разметить на расстоянии 3-4 см от земли, ведь иначе деталь будет повреждаться во время передвижения и работы.

Особое внимание следует уделить металлическому диску, который устанавливается на сам вал. Ножи нужно создать в нескольких вариантах

Для этого мастер должен вырезать из железного листа диск (размерный коэффициент которого равен 38-40 мм). Он размещается на двигательном конце и аккуратно приваривается сварочным аппаратом.

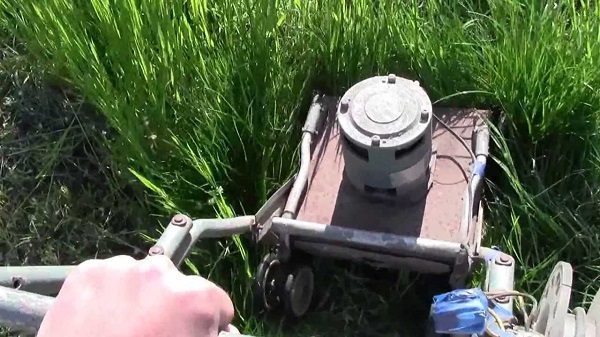

ИЗ СТИРАЛЬНОЙ МАШИНЫ

Для создания самодельной косилки идеально подойдут следующие элементы:

• двигатель от ненужной стиральной машины;
• колеса от старой детской коляски;
• лист металла (толщина 2–4 мм);
• ножи из стали;
• тонкая водопроводная труба (будущая рукоятка)
• электрический кабель;
• вилка;
• включатель.

Само устройство газонокосилки не назовешь чрезвычайно сложным, ведь она вмещает в себя надежный корпус, острые ножи, мощный двигатель и выгодно расположенный рычаг управления. Поэтому каждый желающий сможет довольно быстро создать своими руками полезную газонокосилку.

Асинхронный двигатель будет лучшим вариантом, поскольку он практически не шумит. Колеса должны позволить ножам находиться на высоте от земли (5-6 см). Благодаря такой особенности косилка подойдет для высокой травы и неровных участков. Желательно установить 4 колеса, поскольку только тогда можно гарантировать максимальную маневренность и стойкость.

Металлический лист для рамы должен быть шириной 30х50 см, а что касается глубины, то в этом плане необходимо проследить, чтобы двигатель и покрывающий его кожух не «выглядывали» за ее границы. В большинстве случаев ножи изготовляются самостоятельно из стальных листов (толщина 2–3 мм и ширина 20–50 мм).

ИЗ БЕНЗОПИЛЫ ДРУЖБА

Указанный тип бензопилы обладает необходимым уровнем мощности, поэтому он станет отличной основой для будущего садового помощника. Для создания понадобятся:

• базовый механизм – двигатель;
• каркас, который сыграет роль опоры для монтажа узлов приспособления;
• кожух протекционного характера;
• ножи;
• колеса;
• детали и ручки, являющиеся частью системы управления.

Достав двигатель из старой-доброй, но уже ненужной, бензопилы важно просто установить ее в тележку передвижного характера, ничего не меняя в механизме. А создать тележку указанного плана можно с помощью уголков 25х25, располагающими размерами 500 мм и 600 мм

Затем они должны быть соединены посредством сварочного аппарата в форме рамы.

Затем в области уголков устанавливаются колеса, и получается своего рода шасси. Следующий шаг состоит в том, чтобы «избавить» старую бензопилу от шины и «штурвала». Ручка также изготовляется из водопроводной трубы, как и в предыдущем уроке.

«Штурвал» следует прикрутить к получившейся ручке, а после провести увеличение длины газового троса и топливного шланга.

ИЗ БОЛГАРКИ

Указанный инструмент следует воспринимать в качестве универсального, ведь из него можно сделать цеповую пилу для резки древесины, фрезерный и сверлильный станок, и, конечно же, газонокосилку. Для ее создания необходимо распилить пополам диск легкового колеса автомобиля и использовать только одну часть. С одной стороны ее нужно приглушить металлическим листом.

К получившемуся корпусу следует приварить колеса и ручку. Сверху нужно качественно вмонтировать болгарку, позаботившись о том, чтобы ограждающий кожух на самом инструменте был надежно закреплен. Поскольку рабочий вал болгарки довольно короткий, на него следует накрутить гайку с резьбой удлиненного плана. Теперь можно крепить к ней нож. Естественно, что подобный агрегат подойдет для среза невысокой травы, именно поэтому сделать самодельную косилку из болгарки довольно просто.

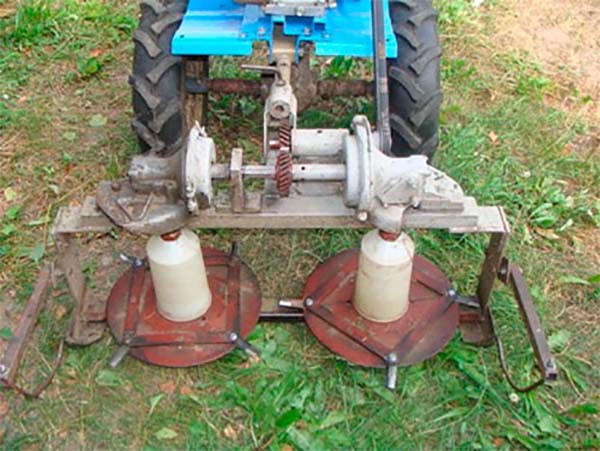

Косилка роторного типа

Данное оборудование может применяться для подстригания лужаек, а также для срезания свежего травяного покрова на сено

Однако стоит принять во внимание, что подобная сенокосилка высокую растительность срезает, а низкую траву просто мелко дробит

Основными рабочими элементами устройства являются ножи, которые посредством шинки устанавливаются на рабочих дисках. Косилка приводится в действие посредством вала отбора мощности, а скольжение осуществляется за счет вращения  нижних дисков.

Чтобы изготовить раму роторной косилки своими руками можно использовать старые металлические уголки или металлолом, который наверняка имеется в хозяйстве у каждого умельца. В целях экономии времени для ножей можно воспользоваться тракторным ротором. Однако, в таком случае, для улучшения тяги и эффективности желательно уменьшить длину ротора от двух до четырех сантиметров, в зависимости от мощности используемого агрегата.

Для изготовления ротора нужно из листа металла сделать 2 круглых пластины диаметром 390 мм или воспользоваться для этих целей дном от ненужной жестяной бочки от машинного масла. Ровно посередине этих кругов приварить ножки, с помощью которых будет происходить вращение. Сварное соединение необходимо делать прочным.

Для нижней опоры можно взять диск от лущильника, но его диаметр не должен быть более 450 мм. Для осевого вала может быть использована труба диаметром не превышающим 30 мм, и еще понадобятся подшипники №180, 106. На ней сделать отверстие для крепления нижнего подшипника, а второй подшипник устанавливается на шкиве. На ось надеть приспособление с ножами, после чего сваркой прикрепить шкив к валу. Вращение рабочих дисков будет осуществляться при помощи двух подшипников.

Такая модификация имеет захват 1100-1150 мм и скорость вращения 1500 об./мин. Всю конструкцию косилки требуется смонтировать на шасси, сваренное из стального уголка. Для безопасности работы обязательно нужно установить на самодельное устройство защитный кожух. Для упрощения конструкции можно сваркой закрепить нижние диски роторной косилки на раме.

Эта самодельная косилка в состоянии срезать растительный покров со скоростью 8-12 км/ч. При высокой скорости трава получается более измельченной, а при низкой – целостней. Подобное оборудование роторного типа может срезать растительность 60-80мм и применяется не только для скашивания травы, но и для уборки приусадебного участка от сорняков.

Сегментная косилка

Косилка сегментного типа для мини-трактора

Оборудование сегментного типа, представленное на фото, гораздо сложнее в изготовлении своими руками, чем роторная, поскольку конструкция данного оборудования имеет кривошипно-шатунный механизм. Один из кривошипов, выполняющих роль оси задних колес сегментной косилки, подключен к коленвалу силового агрегата. На другой стороне кривошипа фиксируются ножи. Благодаря такому соединению, при движении мини-трактора, приводится в действие кривошипный механизм и ножи.

Ножи самодельной косилки, которую вы видите на фото, сходны с двумя соединенными между собой пилами, которые во время работы по принципу ножниц срезают растительный покров. Для того чтобы сделать своими руками приспособление для скашивания травы нужно выполнять определенные операции в некоторой последовательности:

Схема сегментной косилки

• Ширину сегментов можно подобрать на свое усмотрение, но оптимальной считается значение в 72 мм. В первую очередь нужно установить редуктор на металлический брус 15х50х120. Основание имеет вал, на который крепится ступица, и смещение в этом случае составит порядка 320 мм.
• Ось и вал редуктора следует связать между собой;
• На вал установить шкив;
• Чашу от крестовины с игольчатым подшипником одеть на основной палец. Также на самом ноже сделать под чашу прорезь.
• На раму установить колесо от старой детской коляски. Оно позволит предотвратить зарывание оборудования и настроить необходимую высоту скашивания.

Устройство приводится в действие ВОМ мини-трактора.

Техника безопасности

Решив создать своими руками навесное оборудование, нужно добиться, чтобы оно не только правильно функционировало, но и было безопасно как для оператора, так и окружающих людей. Прежде чем запустить самодельную роторную или сегментную косилку в работу, необходимо обязательно проверить надежность всех соединений. При первом испытательном запуске нужно убедиться, чтобы в пределах 50 метров вокруг не было ни людей, ни животных.

Собрать действующую и эффективную косилку может любой человек, обладающий соответствующими знаниями техники и умеющий пользоваться сваркой и слесарными инструментами. Если же у вас нет даже минимального опыта в создании подобного самодельного оборудования, то, может, стоит пожалеть себя и купить заводскую косилку, тем самым сохранив свое время и нервы.

Как подключить косилку к мотоблоку

Важным условием результативной работы является правильная установка роторной косилки на мотоблок. Она предполагает следование определенным правилам.

Перед тем как закрепить косилку на мотоблок, переведите его в состояние реверса. Разместите в гнезде сцепки узел для присоединения. Застопорите соединение посредством шкворни с пружиной (ее наличие необходимо — без пружины механизм придет в негодность). Желательно оснастить рабочую часть косилки кожухом для повышения безопасности.

Если на мотоблоке установлены утяжелители, имеет смысл их снять, поскольку в процессе покоса они не требуются. После запуска следует опробовать работоспособность устройства на малых оборотах. Если косилка собрана своими руками, перед работой необходимо убедиться в надежности всех креплений и обеспечении безопасности работы.

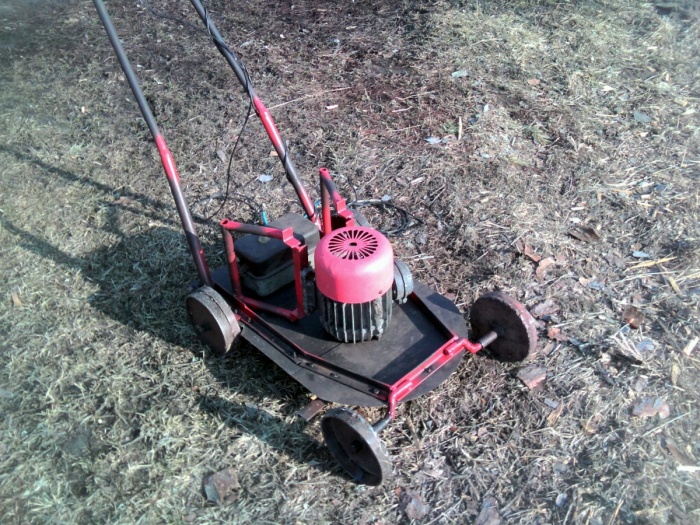

Газонокосилка электрическая

Составные части газонокосилки

Для изготовления электрической газонокосилки своими руками используется двигатель любого старого прибора. Моторы от мелких бытовых приборов не способны выдержать длительную работу, перегреваются, могут «сгореть». Даже двигатель пылесоса относительно слабый, требует оснащения вентилируемым корпусом, работы с перерывами при изменении звука мотора. Для комфортной работы требуется двигатель мощностью от 1 кВатт.

Нож для газонокосилки может быть вырезан и выточен из твердой стали, как единый элемент или, как несколько ножей прикрепленных в центре. Нож из тонких проводов, или лески для травы, как у промышленной ручной газонокосилки требует большую мощность прибора, частую смену насадок. Возможно использование заточенного своими руками круглого диска – он более прочный, безопасный, долговечный.

Ручка для газонокосилки может быть сварена специально, или взята от старой тележки, коляски. При выборе имеет значение легкость элементов. Использование всего каркаса от коляски или тележки упрощает процесс изготовления, но элементы должны быть прочными, не ржавыми. При отсутствии подручных средств, каркас и ручку можно сварить из стальных труб.

Шнур электропитания лучше удлинить, предусмотрев возможность заматывать-разматывать его. Колеса нужны небольшие, но высотой до центра не менее 10 см, для оптимального размещения ножей, комфортного передвижения по участку. При слишком маленьких колесах, например от пылесоса, можно нарастить высоту для ножей, но они не рассчитаны на значительный вес металлической конструкции газонокосилки.

Защитный кожух для ножей крепится вокруг режущих элементов, формируется из листа стали своими руками или используется готовый подходящий элемент. Он необходим как для безопасности косильщика, так и для защиты ножей от попадания на камни или другие твердые предметы.

Важно! Элементы для сбора своими руками газонокосилки должны быть не просто подходящими, но и в нормальном состоянии, позволяющем не щадящую эксплуатацию

Технология сборки газонокосилки

Как сделать газонокосилку своими руками? В первую очередь изготавливается металлический каркас. В него устанавливается двигатель, который крепится с помощью болтов. В нижней части каркаса крепится режущий механизм, соединенный с двигателем. Нормальное расстояние между ножами и грунтом – 7 см. Мешок для сборки травы крепится сразу за режущим механизмом, по образцу промышленного варианта.

Вокруг ножей нужно приварить защитный кожух. Двигатель и соединение с ножом должны быть прикрыты от попадания травы, при этом сохраняются вентиляционные отверстия

Наличие вентиляции особо важно для двигателей маленькой мощности

Ручка должна быть приварена в удобном положении под правильным углом и нормальной длины. Применение сварки самый надежный метод изготовления каркаса и крепления деталей. Но при отсутствии аппарата или навыков в работе, допустима сборка из готовых элементов, присоединением болтами.

Важно! Болтовое соединение менее надежно для сборки газонокосилки, его необходимо часто проверять и закреплять

Необходимые детали для сборки самодельной газонокосилки

Косилка для газонов не относится к ряду устройств первейшей необходимости. Но ее наличие позволяет облегчить работы по покосу травостоя, а также увеличить производительность труда. Самодельные газонокосилки достаточно просто изготовить на основе электромотора. Они состоят из таких же основных деталей и узлов, что и заводские устройства:

• приводного механизма (электродвигателя), обеспечивающего вращение режущих насадок;
• каркаса, предназначенного для фиксации на нем всех остальных конструктивных элементов механизма;
• защитного кожуха;
• ручки, позволяющей управлять устройством во время уборки травы;
• ножей;
• от двух до четырех колес;
• электрической системы управления: кнопки включения/выключения, связывающих элементы цепи проводов;
• шнура питания с вилкой;
• травосборника.

Все электрические газонокосилки работают по одному принципу. При подаче напряжения на электродвигатель, его ротор начинает вращаться. Вследствие этого закрепленный на валу нож развивает высокую скорость, срезая при этом травяные стебли.

Выбор подходящего электродвигателя

В качестве привода можно использовать электродвигатель, предварительно извлеченный, например, из таких устройств:

• из пылесоса;
• из триммера;
• из старой стиральной машинки;
• из болгарки.

Если требуется выкашивать небольшие площадки, то подойдет даже ненужная электродрель. Ее разбирать не потребуется, а только закрепить в вертикальном положении.

Оптимальным вариантом при необходимости покоса травы на большой территории считается использование асинхронного электромотора (от него мало шума при работе) мощностью 0,5 кВт и более. Рекомендуемое число оборотов составляет 3000 в минуту. Чем выше скорость вращения ротора электрического двигателя, тем быстрее вращаются лезвия, обеспечивая более ровное и качественное скашивание травяного покрова.

Чем длиннее установленные ножи (шире захват рабочего участка), тем с меньшим числом оборотов можно использовать двигатель из-за возрастания линейной скорости лезвий. Только его мощность, напротив, должна увеличиваться, чтобы преодолевать рост нагрузки. Домашние мастера практическим путем показали, что вполне работоспособным получится устройство мощностью 1 кВт со скоростью вращения ротора 1500 об/мин. При этом захват скашиваемой полосы составляет 0,5 м. Если применять электродвигатель небольшой мощности, то следует постоянно следить за остротой лезвий, регулярно затачивая их.

Когда в наличии имеется только трехфазный электромотор, потребуется его подключать вместе с пусковыми и фазосдвигающими конденсаторами. Они должны быть соответствующими по емкости мощности двигателя. Схемы электрических подключений можно без проблем найти в сети Интернет или специальной литературе.

Необходимые материалы для изготовления других элементов конструкции

Ножи – это рабочая часть инструмента, обеспечивающая скашивание травы. Чтобы изготовить их своими руками, понадобятся сплошные полосы твердой, качественной инструментальной стали длиной до 50 см, шириной от 2 до 5 см, толщиной 2-3 мм. Тонкие рабочие насадки лучше косят, толстые являются более прочными.

Самодельные ножи для газонокосилки выполняют в разных конструктивных вариантах.

1. В виде одной сбалансированной относительно центра полосы длиной 30÷50 см с заточенными с нужной стороны ребрами и просверленным крепежным отверстием.
2. Сборная конструкция, состоящая из 2-х лезвий длиной 5-8 см, которые закрепляются на стальной полоске одним либо двумя болтами.
3. В форме диска.

Чертежи ножей представлены на фотографии ниже.

Колеса с ручкой можно взять со старой детской коляски. Фактически, она является готовым каркасом для самодельной газонокосилки. Также ручки можно сделать из металлических трубок.

При выборе колес необходимо учитывать, что оптимальной высотой ножей от поверхности почвы считается расстояние 5 см. Если поставить 2 ножа, то улучшается маневренность создаваемого агрегата, а если 3-4 штуки, то выше устойчивость. Колеса также можно вырезать из фанеры и установить совместно с подшипниками на посадочные валы.

Защитный кожух для электрического мотора можно сделать из жести, фанеры либо части стиральной машины, подходящая модель которой изображена далее на фотографии. При этом в нем делают отверстия, чтобы обеспечить нормальное воздушное охлаждение работающего электродвигателя.

Из крышки стиральной машины можно сделать также кожух вокруг ножей. Платформу для установки мотора изготавливают из фанеры или листового металла. Питающий шнур с вилкой подбирают от старых бытовых приборов, учитывая при этом мощность устанавливаемого электродвигателя.

Роторная косилка для мотоблока: принцип работы и особенности

Эта модификация предназначена для работы, в том числе, и на неровностях почвы. Она бывает однодисковой (с режущей кромкой ножей единственного роторного диска) и двухдисковой (соответственно, с двумя роторами, ножи которых вращаются, как правило, друг навстречу другу).

Среди преимуществ роторной косилки следующее:

• Повышенная маневренность за счет компактности и облегченного веса для идеальной маневренности между кустами и деревьями;
• Подходит для мотоблоков и с водяным, и с воздушным охлаждением;
• В зависимости от модели ширина покоса может быть в диапазоне 52-80 см, а высота забора ростка – 5-14 см. Все это, разумеется, регулируется при работе мотоблока с косилкой;
• Можно менять угол установки ножей для повышения их эффективности для труднодоступных мест. Также с этой же целью можно оснащать изделие дополнительными лыжами;
• Наличие специальных барабанов, задача которых проталкивать растения, благодаря чему инструмент не забивается даже с толстыми и жесткими их сортами.

Область применения: сенокос, уборка сорняка с обочин, подрезка небольшого кустарника. После скоса, отходы укладываются в т.н. валки, что удобно для ее последующей уборки или утилизации. На выходе масса получается достаточно измельченной, чтобы ее сразу применять в удобрении почвы, накрывке растений, подготовке перегноя без использования дополнительно мульчиватора.

Достоинства и недостатки газонокосилки из двигателя от стиральной машины

У такой газонокосилки множество преимуществ, которые делают её лучшей самоделкой. Её можно сделать за пару часов у себя в гараже, имея в ассортименте самые элементарные вещи, которые валяются во дворе у каждого Плюшкина. А если у вас нет, то у соседа точно будет какая-то часть необходимых вам материалов. И так, что же понадобится нам для газонокосилки из стиральной машины:

1. Двигатель от стиральной машинки
2. 4 колеса небольшого диаметра (детская коляска, тележка)
3. Лист металла толщиной от 2 до 4 мм.
4. Небольшая труба для рукоятки.
5. Кабель, вилка, включатель.

Почему же такая газонокосилка имеет огромную популярность среди самоделкинов? Ответ простой:

1. Доступность. Абсолютно все материалы можно найти у себя на участке или же купить на приемке вторичного сырья за считанные копейки.
2. Простота конструкции. Сделать газонокосилку из стиральной машины можно из подручных материалов. Никаких сложных расчетов и геометрических задач. Все можно сделать на коленке с помощью молотка и отвертки.
3. Коэффициент полезного действия. Двигатель от стиральной машинки имеет достаточную мощность, чтобы справляться с любой травой. Еще одним достоинством такого двигателя является маленький уровень шума и плавность хода.
4. Ремонт. Если вы смогли сделать такую газонокосилку самостоятельно, то и в ремонте никаких проблем не возникнет.

Если учитывать то, что газонокосилку из стиральной машины можно сделать не потратив ни копейки, то о каких недостатках может идти речь? Они такие незначительные, что можно просто закрыть глаза на все. Самым глобальным является внешний вид всей конструкции. Несмотря на то, что она до безобразия проста – в то же время она выглядит немного пугающе и небезопасно. Но это только на первый взгляд!

На основе бензопилы

Здесь варится каркас из кусков трубы. На нём сосредотачивается двигатель от бензопилы. За счёт его мощи газонокосилка одолеет даже мелкий кустарник. Применение такого двигателя не подразумевает наличие дополнительной обороны. Он и так имеет мощную защиту от влаги и пыли. И у него воздушные фильтры захламляются реже.

Подходящие колёсные узлы имеют оборот на 180 градусов на шарнире. Обособленный функциональный узел связан ремнями с независимым приводом бензопилы. Крутящий момент следует на диски. Там режущий инструмент – это металлические цепи. Их длина – 25 см.

Подробнее:

1. От ненужной бензопилы отвинчиваются шина и «штурвал».
2. Ручка готовится из водопроводных труб с возможностью их регуляции по высоте.
3. От бензопилы берётся «звёздочка».
4. На неё в нужном положении ставится кусок трубу 8 см в длину и с диаметром 5 см. Этот отрезок обрабатывается на токарном станке.
5. Понадобится и ещё один кусок такой трубы. Длина та же. Диаметр = 5,8 см. Он надевается на предыдущий кусок. Так получается трубный телескопический вал.
6. Для крепежа труб необходимы особые болты М6, оснащённые контргайками. Правильные позиции болтов – диаметрально параллельно друг к другу.
7. Отверстий делаете несколько. Так проще регулировать высоту среза травы. Трубы будут двигаться относительно друг друга. И это движение немного компенсирует дисбаланс.

После этих операций готовится ножевая основа. К другой трубе приваривается стальной диск (сталь – листовая). Его диаметр 18 см.

Интересно, что подобная модификация может служить годами.

Изготовление каркаса

Каркас изготавливают из толстой фанеры или металла. Чтобы самодельная конструкция была безопасной и реже нуждалась в ремонте, необходим еще защитный кожух. Лучшим материалом для его изготовления будет металл.

Размер этой детали зависит от длины ножа. Но, редко, когда максимальная ширина делается больше 60 см. Взяв лист металла толщиной не меньше 3мм, вырезают квадрат 50х50 см (или 60х60см). Отверстие под двигатель нужно сделать по центру (на пересечении диагоналей квадрата).

Металлический каркас более надежный и меньше подвержен деформациям. Но, если нет металла, можно его изготовить из фанеры или доски.

Кожух необходим, чтобы предотвратить попадание на вал двигателя обрезков сорняков и прочего мусора. Простейшим вариантом будет использование в качестве него консервной банки. Если есть желание сделать кожух можно более эстетичного вида. Высокий кожух будет защитой и для электрического механизма.

Как сделать сегментную косилку своими руками

Чтобы собрать сегментную сенокосилку, потребуются следующие детали:

• брус из металла с параметрами 15×50×120 мм;
• ножи;
• диски;
• колесо;
• крепежные элементы (болты, гайки).

Вариативность косилок позволит создать вам наиболее дешевый и качественный вариант

Набор инструментов идентичен всем перечисленным для предыдущей конструкции. Для сборки нужно выполнить следующие шаги:

• просверлить в брусе отверстия под болты М8;
• убедиться, что каждый нож имеет сегмент на спинке и обойму для приводного рычага;
• закрепите ножи на брусе с обеих сторон;
• закрепите к брусу прижимы и салазки;
• установите колесо.

Механизм приводится в движение посредством вала, что и заставляет ножи вращаться и выполнять обратно-поступательные движения, позволяя механизму с легкостью срезать толстые сорняки.

Инструкция по созданию

Газонокосилка для мотоблока – агрегат не столь сложный, но даже его можно собрать разными методами. Чаще всего ее все-таки делают не с нуля – навесное оборудование, то есть, собственно косилку изготавливают фабричным методом на заводе, тогда как в задачи народного мастера скорее входит создание соответствующей тележки. Задача не кажется сложной еще и в свете того, что чертежи подобных конструкций свободно гуляют по интернету, а при желании можно найти даже обучающие видео о том, как обустроить подобный механизм своими руками.

Роторная

Косилки этого типа используются преимущественно для ухода за лужайками и заготовления сена. Агрегат рассчитан на использование на участках со сравнительно невысокой растительностью и небольшим количеством мелких кустов. Производительность конструкции оценивается весьма высоко, однако, она прихотлива к наличию склонов – 10-20 градусов для нее уже являются пределом, а боковой крен допускается и вовсе не более 8 градусов. При простоте устройства и минимальном риске поломки радует умение агрегата складывать траву рядами, однако, не следует забывать, что именно этот вид косилки относится к травмоопасным.

Такие импровизированные ножи крепятся обычно по 4 штуки на каждый из вращающихся кругов – чаще всего их делают 2, используя диски от зерновой сеялки. Фрагменты цепи крепятся к дискам через равные промежутки, при этом их фиксируют не идеально плотно, а с небольшим зазором буквально в пару миллиметров. Последнее нужно для того, чтобы ножи максимально подвергались воздействию центробежной силы, которая позволит им всегда находиться в горизонтальном положении. Крепить их более устойчиво не стоит и просто потому, что при стыке с чем-то твердым они должны иметь возможность просто отскочить назад, иначе поломки агрегата не избежать.

Все крепления вращающихся частей нужно сделать из высокопрочной стали с высоким содержанием углерода, толщина штырей во избежание поломки прибора и получения травмы не должна быть меньшей 8 или даже 10 миллиметров. После этого остается только собрать каркас. Раму обычно изготавливают из заранее заготовленной оси и двух колес, на которую наваривают металлические уголки. Корпус ротора можно изготовить с применением все того же дна от металлической бочки, именно к нему тогда и будут приварены оси для вращения дисков.

Передачу крутящего момента нужно организовать таким образом, чтобы диски вращались в противоположном направлении по отношению друг к другу – именно такое решение позволяет складывать выкашиваемую траву аккуратными рядами. Последний шаг – установить некий защитный кожух на каркас, чтобы гарантировать, что случайно оторвавшийся кусок ножа точно не полетит в сторону оператора.

Сегментная

Такая самодельная конструкция по своему устройству уже заметно сложнее, однако, и у нее есть свои преимущества. В отличие от роторных моделей, здесь ножи движутся не по кругу, а возвратно-поступательно, поскольку закреплены на валу. Этот агрегат обеспечивает предельно низкую обрезку растений, удаляя их под корень, а еще такой прибор не сможет измельчить уже скошенную траву, как это могло бы случиться с роторной косилкой. Механизм удобен даже в условиях работы на неровном земельном участке, а включение и выключение никак не связано собственно с мотоблоком, что позволяет быстрее реагировать на потенциально аварийные ситуации. Наконец, такой агрегат почти не вибрирует, что тоже полезно для его сохранности.
