Как сделать картофелекопалку для минитрактора своими руками
Содержание:
- Готовим вас говорить уверенно.
- Как сделать самодельную картофелекопалку для мотоблока
- Какую картофелекопалку лучше выбрать для минитрактора
- Картофелекопательные устройства, агрегируемые с тракторной техникой BELARUS
- Как установить и настроить?
- Грохотные картофелекопалки
- Выбор вида картофелекопалки
- Конструктивные характеристики агрегата
- Компот из винограда «Киш-миш»
- Как сделать самодельную картофелекопалку для мотоблока
Готовим вас говорить уверенно.
Как сделать самодельную картофелекопалку для мотоблока
Прежде, чем приступить к изготовлению картофелекопалки для мотоблока, следует определиться, какой именно вид копалки вы хотите иметь в своем хозяйстве. Это во многом зависит от плотности почвы, так как, например, простая стрельчатая копалка легко справится с легкими почвами. При почве с плотной структурой простая копалка вам мало чем поможет – здесь более уместна конструкция с транспортерным механизмом.
Сделать простую картофелекопалку достаточно легко – для этого не требуются особые знания и умения.
Сошку для стрельчатого типа можно вырезать из старой лопаты, а в качестве направляющих стержней используются зубья от вил или арматура.
Необходимые инструменты и материалы
Чтобы сделать мотоблочный картофелекопатель вибрационного типа, потребуется немного больше времени и умения, а также специальные инструменты и оборудование.
Итак, нам в распоряжение нужно:
- аппарат для сварки;
- угловая шлифовальная машина (болгарка);
- электродрель и сверла по металлу;
- набор ключей;
- кувалда (тяжелый молоток);
- уровень, штангенциркуль, угольник,
Когда все будет в наличии, можно приступать к изготовлению агрегата.
Потребуются следующие материалы:
- металлический профиль П-образный (швеллер №8);
- сталь листовая толщиной около 8 мм;
- стальные или железные прутья 10 мм в сечении;
- железный уголок (металлопрокат);
- металлическая труба для стоек;
- крепежные элементы – пластины и стальные болты с гайками №10;
- роликовая цепь;
- колеса – металлические или на резиновом ходу.
Изготовление и сборка картофелекопалки
В конструкцию вибрационного картофелекопателя для мотоблока входят:
- рама-основа;
- лемех для вскапывания;
- подвесная система;
- тяга регулировки;
- грунтозацепы или колеса.
Сборку мотоблочного агрегата начнем с изготовления отдельных составляющих.
- Рама сваривается из железного швеллера №8 и уголка 63×40 мм. Длина рамы должна быть приблизительно 120 см.
- Один швеллер привариваем на расстоянии одной трети от начала рамы, а второй – приблизительно на расстоянии 1/6 от переднего края. Швеллеры послужат основанием для крепления регулятивной части копалки.
- К боковым краям рамы с обеих сторон вертикально к земле привариваем на расстоянии друг от друга 10 см металлические стойки разной длины, начиная от 50 см (далее – 40, 30 и т.д.). К этим стойкам будет приварено основание для прутьев решетки.
- К коротким стойкам с обеих сторон рамы наварите остатки швеллера. В итоге вы должны получить два жестких треугольника, на которые будет крепиться лемех.
- Вырезаем из листового металла пластину нужной длины шириной приблизительно 30 мм и привариваем один ее конец к любому из полученных треугольников. Даем остыть, затем изгибаем ее при помощи кувалды и прикручиваем ко второму треугольнику на болтах.
- Для изготовления лемеха подойдут металлические пластины, старый плуг или разрезанный вдоль кусок трубы диаметром 200 мм. Изгибаем по типу плуга и делаем округлую заточку детали, чтоб при работе не резать клубни картофеля. Крепим лемех к кожуху элеватора на четырех болтах, надежно затянув гайки.
- Нарезаем арматуру на прутья необходимой длины так, чтобы один конец можно было приварить к металлической пластине, а другой свободно выступал за пределы рамы мотоблочной копалки. Привариваем прутья к металлической пластине, оставляя второй конец свободным, на расстоянии 4-5 см друг от друга. На боковые стороны элеватора поверх прутьев можно наварить полосы из листового металла, чтобы клубни не вываливались по бокам.
- Свободные концы арматуры навариваются на металлическую скобу, изготовленную из полосы металла или трубы небольшого сечения. Скоба для подвижности укрепляется на конце рамы с помощью шарниров.
- При желании элеватор можно заменить очистительным барабаном. Он изготавливается в форме полуцилиндра из металлических полос и арматуры.
- Устанавливаем редукционный узел, который позволит изменять наклон элеватора и угол наклона лемеха. Редукционный блок крепится к стержню ползунка на подшипниках.
- Крепим с помощью звездочек стержень соединяющего моста. Навариваем на него с обоих концов металлические диски и крепим колеса.
- Крепят картофелекопалку к мотоблокам разных типов аналогично креплению другой техники.
Какой бы тип копалки вы ни выбрали, в любом случае самодельные картофелекопалки для мотоблока существенно облегчают земледельческий труд и при этом помогают значительно сэкономить на приобретении копалки промышленного производства.
Какую картофелекопалку лучше выбрать для минитрактора
Все типы агрегатов работают по одному принципу. Картофелекопалка крепится к минитрактору при помощи стандартных навесов. Лемех погружают на 25-30 см в грунт, и картофель проходит по транспортеру, очищаясь от земли. Очищенные клубни либо падают на землю, либо в установленный на дополнительное крепление ящик. Достоинства картофелекопалки, изготовленной своими руками:
- максимальный сбор урожая;
- в процессе картофель очищается от земли;
- высокая скорость обработки гряд;
- конструкция проста в изготовлении своими руками;
- агрегат крепят на любой тип минитрактора.
Внимание! Двухрядные модели картофелекопалки для минитрактора своими руками делают для фермерских угодий. Они пригодны для сбора урожая с больших площадей, такой агрегат обрабатывает сразу два ряда

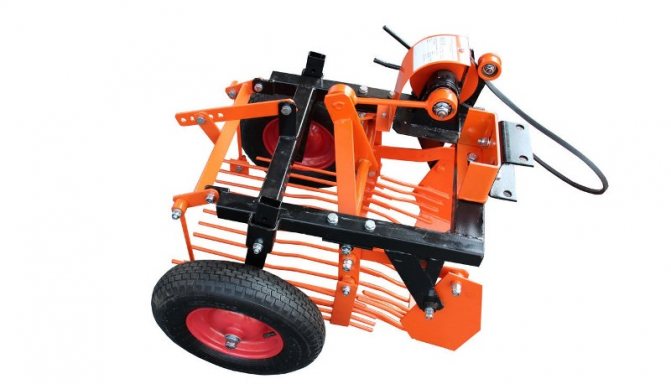

Вибрационные или грохотные картофелекопалки для минитрактора
Агрегат еще называют копалка-трясучка. Грохотная картофельная копалка для минитрактора своими руками состоит из трех частей: ножи, вибрационная решетка, рама. Лемех делают разных форм: согнутыми, заостренными, вогнутыми.
Принцип работы картофелекопалки для минитрактора заключается в заглублении ножей и прогонке клубней с землей по решетке, чтобы урожай очистился. Корнеплод возвращается на грядку или падает в ящик.
Захват полосы 40 см, глубина погружения 25 см, Потеря урожая может составлять 2-10%, величина зависит от плотности грунта. Вибрационную картофелекопалку применяют на больших площадях, но и в дачном огороде она показывает себя хорошо.
К недостаткам грохотных агрегатов, изготовленных своими руками, относят сильную вибрацию и необходимость предварительно очищать гряды от ботвы.
Если ботва попадает на транспортер, трава забивает механизм и закручивается на колеса, что сильно усложняет работу прицепа
Транспортерные картофелекопалки для минитрактора
Конвейерные устройства больше подходят для фермерских хозяйств. Грунт взрыхляют плугом, срезанный пласт попадает на транспортер, где картофель отделяется от земли. Транспортерную ленту для самодельной однорядной картофелекопалки для минитрактора изготавливают из металлической сетки и резины.
Доработка картофелекопалки для минитрактора на видео:
Плуг погружают на 10-20 см в почву. Потери урожая составляют 2-5%. Картофель попадает обратно на грядку или в установленный контейнер. Через приводной ремень передается вращение на шкив картофелекопалки. Затем попадает на цепную передачу через редуктор на привод транспортерной ленты и на эксцентрик плуга. Нож погружается в землю под вибрацией, выкапывает клубни и подает пласт на транспортер, где картофель очищается от земли и падает в сборник.
Копалка оставляет чистый цельный картофель
Веерные картофелекопалки
Прицеп называют также лапой или стрельчатой копалкой. Веерные картофелекопалки просты в изготовлении своими руками. Лапу крепят к мотоблоку. Острым концом плуг проникает в грунт и вытягивает картофель. Клубни попадают на лемех и падают на стальные прутья. Почва откидывается на землю, а картофель остается чистым и возвращается на гряду.
Веерная картофелекопалка нетребовательна к чистым рядам и просеивает ботву
Барабанные картофелекопалки
Агрегат справляется с урожаем на больших огородах. Устройство состоит из трех частей: рама с колесами, лемех, барабан, вращающийся по оси.
Нож погружается в землю и вытягивает пласт земли с картофелем, который поступает в барабан из металлической сетки. Там клубни очищаются от грунта, а урожай перемещается в овощеприемник или на гряду.
Чтобы сделать барабанный агрегат своими руками, потребуется много времени, но он отличается высокой производительностью
Картофелекопательные устройства, агрегируемые с тракторной техникой BELARUS
Оснащенные универсальными устройствами агрегирования с различными видами сельскохозяйственного оборудования модели тракторной техники производства торговой марки BELARUS успешно используются для работ с соответствующими их тяговому уровню картофелекопательными механизмами любых типов.
Элеваторный картофелекопатель КТН-2В
Предназначенный для выкапывания картофеля на засоренных участках с легкими и средними почвами, содержащими до 27% влаги, с плотностью каменистых включений от 8 до 9 тонн на гектар картофелекопатель КТН-2В работает от устройства забора мощности базового шасси и за час производит уборку залегающих на глубине до 0,22 метра клубней на площади от 0,25 до 0,47 гектара.
Оснащенный пассивными лемешными рабочими органами, образующими зону с фронтом 1,4 метра, агрегируемый с тракторами BELARUS 50/52/80 и 82 картофелекопатель элеваторного типа во время выполнения работ передвигается со скоростью от 1,8 до 3,4 км в час.
Эксплуатационно-технические характеристики КТН-2В:
- Скорость транспортного перемещения агрегата (км в час) – 16;
- Масса устройства (тонн) – 0,835;
- Размеры (ШхДхВ в метрах) – 1,725х3,220х1,250;
- Клиренс (м) – 0,25;
- Тип основного элеваторного устройства – двухсекционный, прутковый с диаметром прутков 1,1 см, и линейной скоростью полотна 2,02 м в сек.
Картофелекопатель КСТ-1,4
Предназначенный для уборки клубней на содержащих каменистые включения диаметром до 0,15 метра участках с любым составом почвы элеваторный картофелекопатель КСТ-1,4 работает с тракторными устройствами тягового уровня 1,4, оснащенными устройствами отбора мощности.
Оснащенный лемешными рабочими устройствами пассивного типа и двумя элеваторами, собранными с использованием металлических прутков толщиной 11 мм, комплекс за час работы производит уборку залегающих на глубине до 0,25 метра клубней на площади от 0,27 до 0,86 гектара, передвигаясь во время работы со скоростью от 1,9 до 6,5 км в час.
Технические характеристики КСТ-1,4 | |
Масса (тонн) | 1,380 |
Размеры (ШхДхВ в метрах) | 2,0х5,5х1,75 |
Клиренс (м) | 0,30 |
Скорость полотна основного/каскадного элеватора (м в сек.) | 1,9/1,6 |
Картофелекопатель для мини-тракторов КФТ2-01
Рассчитанное на работу с компактным трактором BELARUS 132 и имеющими аналогичные тяговые характеристики машинами навесное картофелеуборочное устройство КФТ2-01 производит однорядную уборку залегающих на глубине до 0,2 метра клубней с производительностью от 1,5 до гектара в час на участках с шириной междурядий 0,6 метра.
Оснащенный приводимым в действие кормовым устройством отбора мощности тягача 110 килограммовый агрегат с размерами 1,6х0,8х0,9 метра подрезает во время уборки гряды на ширину 0,48 метра, передвигаясь со скоростью до 6 км в час.
Как установить и настроить?
Чтобы прикрепить картофелевыкапыватель к мотоблоку, используют сцепку, которая включает переднюю часть – ее крепят к трактору, устройство регулировки наклона атаки, а также кронштейн для крепежа. Сцепку делят на два элемента. Правый остается на копалке, а второй фиксируется к трактору, обе части соединяют специальными болтами. Чтобы отрегулировать механизм, используют длинный центральный винт. От того, как вы его настроите, будет зависеть глубина вскапывания земли при работе устройства.
После запуска двигатель картофелевыкапыватель сразу же начинает работать, однако, часто бывает, что навеска начинает заходить в грунт под неверным углом, причина заключается в неправильной настройке механизма. Если ситуацию не исправить, то мотоблок начнет пробуксовывать либо ремень попросту соскользнет со шкивов. Как следствие, транспортер механизма начнет забиваться землей, а продолжать работу будет невозможно.
В этом случае следует скорректировать настройки, для этого осторожно вращают винт угла атаки так, чтобы уменьшить его. Кроме того, на прицепном узле нужно выбрать по отверстиям оптимальное положение, благодаря таким действиям можно задать нужную глубину погружения в землю. Чтобы копалка правильно взаимодействовала с мотоблоком, следует отрегулировать все имеющиеся болты на прицепном узле, в этом случае агрегаты будут располагаться на одной оси, а само устройство будет и ровно перемещаться по поверхности и не начнет слишком сильно углубляться в грунт
Чтобы копалка правильно взаимодействовала с мотоблоком, следует отрегулировать все имеющиеся болты на прицепном узле, в этом случае агрегаты будут располагаться на одной оси, а само устройство будет и ровно перемещаться по поверхности и не начнет слишком сильно углубляться в грунт.
Многие умельцы предпочитают делать картофелекопалку своими руками – такое оборудование выходит гораздо дешевле, причем работает довольно качественно. Имея самые минимальные навыки работы с металлическими предметами, а также схемы и чертежи, выкапыватель можно соорудить буквально за несколько часов. Изготовление механизма обычно начинается с изготовления сварной рамы, для этого нужна квадратная труба из металла, ее распиливают на 4 отрезка выбранной длины, из них сваривается прямоугольник, затем чего из остатков делают перемычку.
На следующем этапе необходимо сделать вертикальные стойки, обычно их нарезают из металлических квадратов, а затем приваривают к стальной раме, стойки фиксируют между собой железными прутьями, обычно их диаметр составляет 0,5 см. Режущую часть устройства, которая будет отвечать непосредственно за подрезание земли, изготавливают из стального листа толщиной 5 мм либо из старой циркуляционной пилы, в обоих случаях такая картофельная копалка будет работать очень хорошо. Заточка при этом обязательно должна быть округлой, благодаря этому она не сможет слишком сильно углубиться в землю и сведет к минимуму вероятность повреждения самих клубней.
Самодельную конструкцию, как правило, дополняют подвижными колесами, обычно их заимствуют у старой садовой тележки, лучше всего обратить внимание на приспособления с широкими шинами – они сделают перемещение по грядкам более легким. Оптимально, если колеса будут оснащены осью, к которой будут крепиться стойки с отобранными отверстиями. Если подходящих колес у вас нет, то можно использовать металлические
Если подходящих колес у вас нет, то можно использовать металлические.
Если вы собираетесь работать с влажными грунтами, то будет правильно отдать предпочтение резиновым колесам, но с тракторным протектором. Имейте в виду, что обычные резиновые колеса во влажной земле будут передвигаться гораздо хуже. Все элементы цепляют между собой при помощи контактной сварки, а также с использованием традиционных крепежей – гаек и болтов. Первый вариант более практичный и долговечный, зато модели, изготовленные по второму принципу, могут быть разобраны и собраны обратно при необходимости. Собрать копалку несложно, при этом себестоимость готового изделия будет минимальной.
О том, как настроить и отрегулировать картофелекопалку с мотоблоком, смотрите в видео ниже.
Грохотные картофелекопалки
Выбор вида картофелекопалки
Агрегат применяют как на рыхлых, так и плотных грунтах. В зависимости от этого и других факторов можно выделить следующие особенности:
- Различные размеры.
- Разные конструктивные методики.
- Размер рабочей полосы.
- Необходимость прополки.
- Возможность очищать картофелины от налипшей земли.
Смотрите ролик о том, как сделать картофелекопалку на генераторе своими руками:
Встречаются такие виды копалок:
- Веерная (другое название — стрельчатая).
- Грохотная (вибрационная).
- Транспортерная (ленточная или конвеерная).
- Барабанная.
Рассмотрим их подробнее.
Веерная (стрельчатая) картофелекопалка для мотоблока
Это устройство давно уже верой и правдой служит огородникам. Они знают копалку под названием «Дельфин», стрельчатая или лапа. Конструкция отличается простотой, удобством использования, совместимостью с любой моделью мотоблока, в т.ч. с водяным охлаждением.
Для начала работы агрегат присоединяют к мини-трактору. Острый плуг взрыхляет грунт, затем извлеченные из почвы клубни по краю лемеха (представляет собой горизонтальный нож) подаются на металлические прутья. В зазоры между ними осыпается грунт, отделившийся от картофелин. Клубни продолжают двигаться и падают на грунт, где их уже можно собирать в тару.
Перед тем, как приступить к работе, необходимо скосить ботву. Допустимо небольшое количество сорных растений. Такой агрегат наилучшим образом покажет себя на мягкой и сыпучей почве. Необходимо, чтобы она была сухой, так как тяжелая влажная земля не отделится от клубней.
Грохотная (вибрационная) картофелекопалка
Этот агрегат также называют копалкой-трясучкой. Он отличается более сложным устройством, которое включает в себя три основные части — нож, специальную решетку, которую заставляют вибрировать механизмы, металлическую раму.
Действует копалка следующим образом: лемех взрыхляет грунт вместе с клубнями. Они подаются на вибрирующую поверхность, сделанную из металлических прутьев. Земля высыпается обратно на межу, а с противоположной стороны падают картофелины. Такое устройство позволяет собирать урожай даже на твердой и достаточно влажной почве. Оно отлично подойдет для применения на обширном участке.
Главные преимущества копалки:
- Агрегат захватывает довольно обширную полосу — примерно 40 см.
- Лемех заглубляется в почву на 25 см.
- Потеря урожая невелика. Она зависит от сорта картофеля и рыхлости почвы. Минимальное значение — 2%, максимальное — 10%.
Но в ее работе есть и недостатки. Основным можно назвать постоянную вибрацию, из-за которой труднее управлять мотоблоком, и огородник быстро устает. От этой проблемы можно избавиться, если поставить два эксцентрика, которые хорошо гасят вибрацию. Перед началом работы надо полностью удалить сорные растения и ботву, иначе зеленая масса забьет колесные крепежи и решетку.
Транспортерная картофелекопалка
Это удобное приспособление может быть и большим, и довольно скромных размеров. Принцип действия — клубни извлекаются из взрыхленной ножом почвы, попадают на движущуюся ленту и далее проходят сепарацию.
Лента делается из небольших металлических прутьев, которые располагаются параллельно и закрепляются с помощью цепи. Во время передвижения по ней лишняя земля просыпается сквозь зазоры в решетке, а клубни либо падают обратно на землю, либо попадают в специальный бункер.
Конвейер приводится в движение благодаря валу мотоблока и цепной (или зубчатой) передаче.
Лемех заглубляется в грунт на 15-18 см, это дает возможность терять не более 5% урожая.
Картофелекопалка барабанного типа
Устройство максимально эффективно действует на больших участках, облегчая сбор урожая. Такие элементы конструкции, как колесная рама и лемех не отличаются от других видов копалок. Третья часть — это барабан из металлических прутьев, который вращается во время работы.
После того, как лемех взрезает почву, комья грунта вместе с картофелем помещаются в барабан. Во время вращения крупные комки разбиваются и высыпаются, а клубни передвигаются к торцу и падают на межу.
Вращение барабана обеспечивается по тому же принципу, что и в транспортерных моделях — за счет крутящего момента, передаваемого от вала мотоблока. Достоинство этого типа копалок — бережное отношение к урожаю. Картофелины не повреждаются в барабане, а грунт подрезается на достаточную глубину, чтобы уменьшить потери до минимума.
Смотрите видео, как работает копалка с гидроприводом:
Конструктивные характеристики агрегата
Что представляет собой картофелекопалка для трактора? Это функциональное устройство, позволяющее отделять клубни овощной культуры от грунта. В результате действия механизма корнеплод поступает на поверхность почвы. Стоимость готовых механизмов очень высока. Планируя изготовление устройства своими руками, необходимо учесть, что все конструкции можно разделить на следующие типы:
- транспортерные;
- грохотные;
- универсальные.
Грохотная копалка включает лемех, привод и ствол. Производительность таких механизмов считается высокой. Работа картофелекопалки вибрационной для мотоблока происходит в следующем порядке:
- подхватывание земли и ее подача на специальный стол;
- просыпание почвы через щели под влиянием вибрирующего стола;
- высыпание клубней с противоположной стороны на почву.
Универсальная копалка, представляющая собой однорядный механизм веерного типа, должна быть укреплена к мотоблоку. К ней могут быть присоединены разные насадки, которые позволяют осуществлять некоторые виды сельхозработ:
- высадку клубней;
- подъем целины;
- окучивание растений;
- сортировку и уборку овощей осенью.
Самодельная картофелекопалка для мотоблока обеспечивает автоматизацию всего процесса уборки картофеля. Это в значительной степени позволяет облегчить выполнение сельскохозяйственных работ.
