Как сделать измельчитель травы и веток для дачи своими руками

Как сделать соломоизмельчитель своими руками

Если вам необходимо изготовить такой агрегат, который бы справлялся не только с измельчением травы, но и с шинковкой капусты и кукурузы, обработкой соломы, то необходимо использовать более мощные двигатели, предназначенные для переработки прочного и твердого сырья. Проще всего подобную соломорезку можно изготовить из старой стиральной машины.

Процесс изготовления такого сеноизмельчителя будет следующим:

1. Вам понадобится старая стиральная машина, у которой имеется работающий электродвигатель. Дополнительно необходимо будет использовать еще один электромотор, который крепится в самом верху над крышкой стиралки. Зафиксировать дополнительный двигатель помогут металлические уголки и саморезы.
2. Из стальной заготовки следует выполнить обоюдоострый нож, который размещается внутри барабана стиральной машины, не касаясь края ее стенок. Этот нож крепится к валу верхнего электродвигателя.
3. Второй нож насаживается на штатный электродвигатель стиральной машины. Крутятся оба ножа в разные стороны, что обеспечивает отличное качество помола соломы и зерна.
4. В верхней части стиральной машины выполняют небольшое отверстие, через которое внутрь барабана будут загружать солому и зерно.
5. В нижней части барабана делают аналогичное отверстие, через которое будет выходить переработанное сырье.
6. Оба двигателя запитываются через отдельные провода и подключаются к блоку управления с индивидуальными кнопками пуска.

Эта соломорезка будет работать по принципу простейшей кофемолки. Качество помола травы, соломы и зерна в таком оборудовании будет аналогичным заводским моделям, при этом затраты на его изготовление будут минимальными. При желании в интернете вы с легкостью найдете различные схемы исполнения соломорезок и кормодробилок, которые отличаются простотой в изготовлении и при этом являются надежным, долговечным и производительным оборудованием.

Как сделать измельчители травы своими руками

Измельчение сорняков — трудоемкий процесс, которые можно значительно облегчить, изготовив приспособление. Основа агрегата — ведро, машина для стирки белья, электроинструменты.

Из ведра

Ведро закрепляют болтами на столешнице. Для фиксации мотора и вывода вала, куда устанавливается нож, просверливают отверстия в днище. Сбоку емкости проделывают отверстие и закрывают пластинами из металла. Это выход для рубленой травы.

При подключении мотора к источнику питания с 220 В ножи будут быстро вращаться, поэтому рекомендуется подключать к 40 В. Источник питания — автомобильный аккумулятор.

Из пылесоса

Сложная конструкция, поэтому без инструмента не обойтись. Устройство изготавливают из пылесосов «Тайфун». Электроприбор удобен в применении. Конструкция пылесоса предполагает выход порубленной зелени без отключения питания.

При отсутствии «Тайфуна», устанавливают мотор от 180 Вт. Ножовочное полотно применяют в качестве лезвий. Втулку для монтажа лезвий длиной 4 см врезают в стенку корпуса.

В корпусе проделывают отверстия под платформу, куда устанавливается готовый агрегат. Двигатель крепят снизу конструкции. Гайками прикручиваются ножи.

Из стиральной машины

Агрегат идентичен изготовленному из пылесоса. Изначально обрезают бак стиральной машины. Высота емкости, в которую закладывают сырье, должна составлять до 60 сантиметров. На верхнее отверстие бака потребуется крышка либо кожух из резины. Иначе трава будет разлетаться в разные стороны.

Металлический угол длиной в 50 см потребуется для установки ножек. В нем проделываются отверстия под болты. К оси прикрепляют ножи. Их можно устанавливать в несколько рядов. Фиксируют их болтами или саморезами.

На втулке просверливают несколько отверстий. Их диаметр должен составлять не менее 7 мм. Соединяют втулку с двигателем болтами. Для установки двигателя корпус переворачивают и подготавливают несколько шпилек. В корпусе необходимо проделать несколько отверстий (зависит от количества фиксаторов). Лезвия надевают на втулку, обязательно фиксируя. Сделать это можно обычными гайками.

Лезвия не должны соприкасаться с внутренней частью емкости или болтаться.

К контактам мотора подключают кабель электропитания. При этом необходимо следить, чтобы цвет изоляции у проводников совпадал. Соединение закрывают изоляционной лентой или трубкой из силикона.

В емкости прорезают отверстие для выброса рубленой зелени. Выход располагают ниже уровня ножей на 20 мм. В завершение аппарат устанавливается на подставку, а к оси из металла прикрепляют ножки.

Для использования такого агрегата требуется заземление.

Из болгарки

Берут болгарку с любым показателем мощности.

• Сначала собирают площадку из короба. Для его изготовления использую древесину либо металл. В одной из сторон конструкции проделывают вырез в виде арки.
• В днище короба выпиливают отверстие. Оно должно быть больше на 50-70 мм рабочей части электроинструмента.
• Болгарку крепят изнутри короба. При этом лезвия располагают над днищем. Для фиксации рекомендуют применять гибкие фиксаторы или хомуты.
• У металлического ведра вырезают дно. Устанавливают его над ножами. Фиксируют ведро скобами и металлическими уголками, закрепляя метизами, например болтами и гайками.

Принцип работы: в емкость выкладывают сорняки, запускают болгарку. Вращающиеся ножи рубят сорняки, которые после измельчения падают в короб. Извлекают измельченные корма лопатой.

Из дрели

Создают траворезку на основе корпуса из стали или бункера. Дополняется конструкция защитной крышкой, ножами, валом, табуретом, подшипниками с корпусом.

1. В табурете просверливают отверстие. Его диаметр должен составлять 12 см. Изнутри табурета фиксируют корпус, а затем подшипники.
2. В старом ведре просверливают отверстия (12 см в диаметре). Его ставят на табурет и прикручивают метизами.
3. Сталь Р18 используют для создания лезвия ромбовидной формы. Оно лучше рубит свежую траву. Затачивать кромку рекомендуется под углом.
4. Лезвия закрепляют на валу, вставленном в подшипник.
5. В нижней части табурета делают подсоединение дрели, которую подключают к хвостовику вала при помощи зажимного патрона.

Траву укладывают в ведро, а затем включают дрель. После измельчения сырья инструмент снимают.

Преимущества самодельных измельчителей

Изготовленные промышленным способом траворезки — это универсальные в использовании приборы, которые позволяют измельчать траву, ветки, овощи, корнеплоды, перемалывать различное зерно на муку и даже рубить дрова. Единственный недостаток таких агрегатов — их достаточно высокая стоимость, которая не по карману большинству садоводов-дачников. Но изготовив из простейших компонентов измельчитель садовый (электрический) своими руками, можно автоматизировать получение силоса и при этом существенно сэкономить на покупке дорогих заводских агрегатов.

На сегодняшний день существует множество различных типов и схем исполнения таких устройств измельчителей, что позволит подобрать функционал конкретной модели под выполняемые в саду работы. Например, можно изготовить измельчитель травы садовый электрический своими руками, который будет как перерабатывать траву, так и перемалывать зерно. При желании можно выполнить достаточно простую модель техники, которая способна лишь разрезать траву и работать с корнеплодами.

Изготавливаются такие самодельные овощерезки из подручных элементов, поэтому стоимость такого оборудования будет минимальна, а сложностей с поиском запчастей у вас гарантированно не возникнет. При этом даже простейшие установки по своему функционалу, надежности и простоте использования не будут уступать дорогим заводским измельчителям свежескошенной травы и кормов.

Ледобур из бензопилы своими руками

Способы самостоятельного изготовления агрегата

Основной целью этой статьи является поиск способов самостоятельного изготовления той техники, которая понадобится в хозяйстве. Если есть желание, терпение и минимальные навыки, можно сделать самодельный измельчитель травы, который будет работать ничуть не хуже, а, возможно, даже лучше покупного. Лучше, потому что только вы сами знаете потребности своего хозяйства и можете идеально приспособить прибор к собственным потребностям. Он будет именно такой, как вам нужен!

Вариант #1 — дрель вам в помощь!

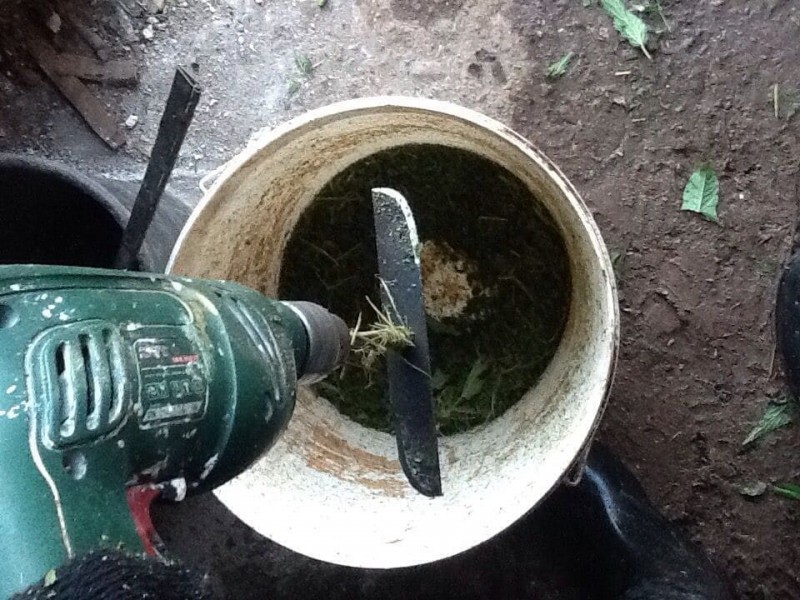

Отличную траворезку очень просто можно соорудить из обычной дрели. То, как именно работает это нехитрое устройство, можно увидеть на видео, размещенном ниже.

Вариант #2 — для обладателей пылесоса «Тайфун»

Рабочий принцип этого устройства ничем не отличается от предыдущего. Просто выглядит он более цивилизованно и производительность его выше. Если в предыдущем случае трава уже была в ёмкости, куда помещали режущий инструмент, то теперь сырьё подаётся через верхнее отверстие, а готовый субстрат выходит через нижнее, расположенное в боковой части аппарата. Чтобы готовый силос при высыпании не разбрасывался, нужно использовать для выходного отверстия защитный кожух.

Возможно, такая траворезка выглядит не так презентабельно, как покупная, зато она функциональна и практически бесплатна. Определитесь, что для вас важнее

Любая цилиндрическая ёмкость, будь то старая кастрюля, ведро или отрезок трубы тоже подойдут. Двигатель мощностью 180 Ватт можно позаимствовать у старой стиральной машинки. На ножи пойдет старое ножовочное полотно, а в качестве стоек рекомендуется применить прямоугольный профиль 15х15 мм. Вот втулку высотой в 40 мм, на которую будут крепиться ножи, придется выточить на токарном станке.

Процесс изготовления измельчителя травы не так сложен, как кажется. На фото: №1 – корпус, очень удобный, потому что в него можно загружать траву сверху, №2 – двигатель от стиральной машины, № 3- расположение и внешний вид ножей

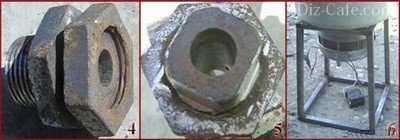

На фото: № 4 – втулка для закрепления ножей и соединения двигателя с корпусом, № 5 – квадрат, на который впоследствии будут закреплены ножи, № 6 – платформа измельчителя, которая сделана в виде усеченной пирамиды

Если нет возможности сделать выходное отверстие для силоса непосредственно под ножами, то его оборудуют сбоку. Для этого болгаркой можно проделать окружность 7х7. Для формирования направляющего корпуса используется жесть. К измельчителю корпус крепится болтами М3. Платформа агрегата должна быть максимально устойчива. Для этого её основание делают больше, чем верхнюю часть. Сделать её предстоит максимально функциональной и удобной.

Цель платформы не только удерживать измельчитель, но и защищать двигатель. Её закрепляют к контейнеру 3-я болтами М 6х45. Боковые грани платформы лучше закрыть листами из жести. В стойках нарезается резьба под болты М3, которыми листы и закрепляются на платформе.

Вариант #3 — траворезка из того, что было под руками

Вооружившись полученными знаниями при прочтении описания процесса изготовления предыдущего агрегата, вы без особого труда и усилий соорудите себе что-нибудь столь же простое и полезное.

Эта траворезка сделана буквально из того, что нашлось в сарае. Все вещи давно отслужили своё, но в такой конструкции они наверняка ещё долго смогут быть полезны своему владельцу

Для элементарной траворезки понадобятся:

• насос «Агидель» или любой аналогичный электродвигатель, способный делать 3000 об/мин и питаться от сети с напряжением в 220В;
• старая кастрюля из алюминия;
• отслужившие своё ножовки по дереву, из которых можно сделать замечательные ножи;
• для запуска двигателя необходима кнопка, роль которой отлично сыграет ПНВ от стиральной машины;
• вилка и электрошнур.

Предлагаем вам внимательно рассмотреть фотографии, потому что они не нуждаются в особых комментариях. Все предельно ясно. Приступайте к созданию измельчителя травы и все у вас отлично получится.

Обратите внимание на то, как размещены ножи в этом измельчителе травы. Возможно, что вы выберете именно эту модель

Двигатель установлен под кастрюлей, а кнопка запуска находится в задней части платформы, чтобы можно было удобнее до неё дотянуться

Такая трава, измельченная при помощи траворезки, отлично подойдет и на корм скоту и птице, а также для целей мульчирования

Вариант #4 — самодельная соломорезка

Три предыдущих агрегата с успехом превращали траву в силос. Но если нам нужен измельчитель не только травы, но и сена, стоит присмотреться ещё к одному изобретению, которое очень подробно представлено на видео ниже.

Кукурузолущилка из траворезки

Алекс Нк решил, на основе траворезки, изготовить механизм для лущения кукурузы. Получился агрегат «два в одном». Чтобы изготовить самоделку нужно:

Вырезать из металла диск.

Просверлить в нём отверстия под болты М6.

Переделать основание, чтобы выходное отверстие находилось внизу. Так и трава измельчается мельче, и кукуруза не рубится в сечку.

Диск прикрутили к фланцу.

Бак переделали. К нему присоединили «отражатель» для выброса кукурузных «кочанов» в ведро.

Траворезка-кукурузолущилка в сборе.

Места для хранения крепежа.

Чтобы трава не наматывалась на вал двигателя, пользователь поставил защиту — кольцо.

Экспериментально установил, что оптимальный вариант измельчения травы — два ножа. Четыре ножа превращают траву в кашу. Ещё молотил яблоки для птицы. Одно ведро яблок измельчается за 4-5 минут. Получилась траворезка-овощерезка-фрукторезка.

Эксплуатация самодельной техники

Из всего вышеописанного можно прийти к выводу, что сделать садовый измельчитель своими руками легко и просто. С этим может справиться практически любой пользователь

Однако важно не только знать, как собрать такую технику, но и как ее правильно эксплуатировать. Рассмотрим тонкости применения самодельного устройства

К измельчению веток стоит приступать только в том случае, если вы надели защитные очки или маску. Потребуется головной убор и высокая пара обуви. Желательно ветки отправлять в машину голыми руками либо в перчатках, но очень узких и плотно сидящих на кистях.

Не стоит опускать руки ниже проема бункера для загрузки отходов. Если это понадобится, протолкнуть сор можно будет и дальнейшей партией прутков. Допустимо использовать для этого особую палку, имеющую разветвления на конце.
Габариты ветки, которую вы отправляете на переработку, не должны быть более половины межосевого расстояния между валами

Отбирая древесные частички, которые вы планируете утилизировать, очень важно брать в учет применяемые в технике ножи.
Специалисты рекомендуют для такого оборудования устанавливать отдельный дифференциальный автомат. Эта деталь будет обеспечивать защиту устройства от возможного поражения электричеством, если будут случаться непредвиденные обстоятельства.
И во время сборки, и во время эксплуатации самодельного механизма очень важно придерживаться правил техники безопасности

Позаботьтесь не только о защите рук, глаз и ног, но и о надежном креплении всех деталей измельчителя.
Работая с самодельным шредером, необходимо следить за тем, чтобы в приемный его бункер не попадали включения вроде камней или стекла, металла или пластика. Во время хранения в контейнере этих элементов также быть не должно. Они могут серьезно навредить конструкции устройства.

Эффективнее всего двухвальные установки измельчают сырые ветви. Если же надо переработать элементы плотных корневищ, то их понадобится хорошенько почистить от загрязнений.
Если рабочий барабан заклинило из-за застрявших в ней деревянных включений, то устройство понадобится сразу же отключить от сети. Застрявшие отходы в дальнейшем допустимо убирать исключительно при обесточенном аппарате

В противном случае вы подвергните себя серьезной опасности.
В процессе эксплуатации измельчителя (любого – и фирменного, и самодельного) очень важно следить за тем, чтобы питающий кабель устройства не находился в зоне выброса раздробленных отходов.
Если вы хотите, чтоб ваш самодельный шредер прослужил как можно дольше, то его понадобится тщательно очищать после каждой произведенной работы по дроблению отходов на участке. После этого устройство не стоит бросать на открытом воздухе

Выделите под него сарай либо оборудуйте навес.

Только при соблюдении всех перечисленных особенностей эксплуатации можно говорить о долговечности и износостойкости измельчителя, который вы сделали своими руками. Конечно, важную роль играет и качество всех составляющих компонентов, которые вы применяете по ходу изготовления. Относитесь к этому оборудованию бережно и аккуратно. Не забывайте постоянно его очищать, чтобы не скапливались измельченные отходы (в запущенных случаях извлекать их бывает довольно трудно). Кроме того, следует помнить и о собственной защите во время работы с этой техникой.

Как изготовить самодельный измельчитель своими руками, вы узнаете из видео ниже.

Принцип работы траворезки

Конструкция измельчителя травы и веток довольно простая. Сюда входит несколько базовых элементов:

• рабочий вал, оборудованный ножами;
• защитный кожух;
• двигатель;
• шкив с ремнём;
• приёмный короб;
• электрический кабель;
• металлическая рама.

Чтобы было удобно перемещать устройство по участку, его ставят на специальную двухколёсную базу. Принцип работы агрегата совершенно простой. Так, вал благодаря мотору и ремням либо цепям начинает вращаться. В этот момент в короб поступают ветки с травой, которые измельчаются острыми ножами. В целом это напоминает работу обычной мясорубки.

Подобные траворезки часто используются дачниками. Помимо этого, в продаже представлены промышленные агрегаты, которые справятся с очень толстыми ветками. Естественно, такие устройства отличаются сложной конструкцией и повышенной производительностью.

Элементы конструкции электрических садовых измельчителей

В устройствах, которые способны перерабатывать ветки, траву и солому, устанавливают бензиновые либо электрические двигатели. Первая разновидность обеспечит эффективное измельчение крупных элементов.

Более того, такая траворезка получается действительно мобильной, что очень важно, когда сад большой площади. Электрические модели довольно компактные

Также они проще в использовании. Однако подобное оборудование на практике оказывается менее мощным. Его не удастся перемещать по всему участку, что считается важным недостатком.

При выборе двигателя для траворезки важно обращать внимание на мощность

• Устройства, рассчитанные максимум на 1,5 кВт, легко перемалывают ветки толщиной до 2 см. С серьёзными задачами они не справятся.
• Двигатели мощностью в 3–4 кВт измельчат ветви диаметром максимум в 4 см.
• Агрегаты на 6 кВт и более подойдут для больших хозяйств, ведь для них даже очень толстый хворост не является проблемой.

Поскольку измельчители, сделанные своими руками, обычно используются для различного рода работ, стоит выбрать мощность на уровне 3–5 кВт. Если же говорить о бензиновом двигателе, то в этом случае такой показатель должен составлять не менее 5 кВт.

Свежие записи
Бензопила или электропила — что выбрать для сада?4 ошибки при выращивании томатов в горшках, которые совершают почти все хозяйкиСекреты выращивания рассады от японцев, которые очень трепетно относятся к земле

Выбор ножей

В некоторых моделях предусмотрен только один диск с зафиксированными ножами, который установлен на валу. Подобные агрегаты смогут перемалывать только очень тонкие ветви, выдавая труху.

В заводских моделях измельчителей предусмотрено три разновидности ножей:

1. Дисковое устройство позволяет измельчать только траву и тоненькие веточки.
2. Фрезерная конструкция справится с хворостом толщиной до 8 см, причём сырье должно быть сухим, иначе механизм застопорится.
3. Универсальная фрезерно-турбинная разновидность считается наиболее предпочтительной, ведь она может перерабатывать даже толстые влажные ветви.

Если вы хотите сделать конструкцию своими руками, то отдайте предпочтение дисковым пилам, ножово-дисковой или двухваловой системе.

Изготовление из стиральной машины

Измельчитель травы своими руками можно сделать из старой стиральной машины. Приспособление поможет в хозяйстве и будет перерабатывать растения для компостирования или пищи для кур не хуже устройства, купленного в магазине.

Такой аппарат бывает двух видов.

• Бензиновый. Работа приспособления не зависит от электропитания, поэтому использовать его можно в любой части участка. Рекомендуется пользоваться бензиновым измельчителем, если предполагается работа с растениями больших размеров. Недостатками бензинового измельчителя считаются его шумная работа и достаточно тяжелый вес.
• Электрический. Он отличается легкостью и компактностью, но мощность такого устройства будет меньше, чем у бензинового. 1,5 кВт будет достаточно для того, чтобы перерабатывать незначительное количество отходов. Если предполагаются более трудоемкие работы, она должна составлять уже 4 кВт. Мотор, который обладает мощностью в 6 кВт, способен эффективно измельчать даже крупные растения и ветки.

Инструменты и материалы

Для создания измельчителя понадобится ряд инструментов, таких как:

• дрель;
• болгарка;
• молоток;
• отвертка;
• пассатижи;
• фиксирующие элементы – шайбы, гайки и болты.

Также потребуется подготовить следующие элементы:

• бак от стиральной машины (желательно, чтобы он имел цилиндрическую форму);
• рама, которую можно соорудить из металлического уголка;
• электродвигатель (необходимая мощность – не менее 180 вт);
• кнопка включения/выключения;
• емкость для переработанного сырья;
• провод и вилка;
• ножи.

В домашних установках используются дисковые ножи или режущие приспособления из ножовки. Если говорить о специализированных агрегатах, то в них чаще всего применяются 3 вида режущих элементов:

• дисковый нож – перерабатывает траву и маленькие ветки;
• фрезерная конструкция – способна измельчать хворост толщиной в 8 миллиметров;
• фрезерно-турбинное устройство – справляется с крупными и влажными ветвями.

Технология

Перед тем как начинать работу над созданием прибора, стоит позаботиться о чертежах, которые помогут соблюсти последовательность действий и не допустить неточностей и ошибок.

Последовательность действий.

Сделайте отверстие прямоугольной формы в нижней части бака. Здесь будут фиксироваться режущие элементы. Оптимально, если они будут находиться выше, чем само отверстие. Приблизительные размеры – 20х7 сантиметров.
Теперь можно изготовить защитный кожух. Для этого нужно закрыть получившееся отверстие металлическим листом, после чего зафиксировать его при помощи болтов. Благодаря этому измельченные растения не будут разлетаться.
Сделайте подставку. В этом поможет сварочный аппарат. Ее высота подбирается в зависимости от емкости, предназначенной для сбора переработанного сырья. Для комфортной транспортировки приспособления подставка оснащается колесами.
Приготовьте мотор и изготовьте втулку на токарном станке. При этом длина втулки должна составлять не менее 50 миллиметров. Сделайте на валу отверстия дрелью, после чего зафиксируйте втулку. Установите мотор на дно бака, после чего закрепите его с помощью шпилек.
Заточите режущие элементы. Для переработки хвороста необходимо выполнить одностороннюю заточку, для травы – изготовить ромбовидные пластины

Важно правильно подобрать длину ножей – они не должны соприкасаться со стенками приспособления.
Сделайте отверстия в середине ножей, после чего зафиксируйте их на валу двигателя с помощью гайки.
Соедините получившуюся конструкцию с подставкой при помощи сварки, затем подсоедините кнопку включения, а также провод для подключения электропитания (при необходимости).
В качестве защиты двигателя от плохих погодных условий необходимо изготовить кожух. Для этого подойдет лист из металла.

Чтобы начать работу, подключите измельчитель к питанию, после чего загрузите в него материал для измельчения. Не рекомендуется сразу же наполнять бак целиком. Затем необходимо подставить емкость для переработанных растений и включить аппарат.
