Процесс изготовления и чертежи измельчителя для веток своими руками

Подключение к электрической сети

Для подключения устройства к питающей сети, на заднем конце опорной доски монтируем накладную розетку, спаренную с выключателем. Штепсельная вилка шлифовальной машины будет включаться в розетку

Но, беря во внимание, что выполняемые агрегатом работы достаточно опасные, один из питающих проводов пускаем через выключатель – так можно быстрее и проще включить или отключить питание

При использовании измельчителя будут задействованы обе руки, поэтому пусковую кнопку болгарки можно зафиксировать во включенном положении нейлоновой стяжкой.

В завершении тщательно шлифуем все деревянные части, удаляем ржавчину, острые выступы и заусенцы с металлических и окрашиваем конструкцию.

Самодельный измельчитель

Процесс изготовления

Вал двигателя необходимо засверлить дрелью. Диаметр двух проделываемых отверстий равен примерно 7 мм. На вал надевается заранее подготовленная втулка. Её длина должна быть не менее 50 мм, на одном конце сделана резьба, а на другом отверстия.

Такую деталь рациональнее заказать у токаря. Далее совмещаются просверлённые отверстия на втулке и валу, и в них устанавливаются крепёжные болты. Сам двигатель закрепляется на дне бака машинки на шпильки или при помощи длинных болтов. Сам бак обрезается болгаркой по удобной для работы высоте.

Заточенные ножи размещаются на втулке и закрепляются гайкой. Установить ножи нужно таким образом, чтобы рабочий процесс не прерывался из-за касания стенок бака. Внизу бака болгаркой проделывается прямоугольное отверстие для выброса порезанной травы. Размер отверстия подбирается индивидуально, но оно должно располагаться ниже ножей или на одном с ним уровне.

Затем из металлической пластины вокруг отверстия делается кожух, предотвращающий разбрасывание травы во время работы устройства; крепится на болты к корпусу. При помощи сварочного аппарата из уголков изготавливается рама, на которую установится бак. Высота рамы подбирается с учётом высоты бака и собирающей ёмкости.

Готовый контейнер с установленным двигателем надёжно закрепляется на раме при помощи сварочного аппарата. Теперь следует подключить двигатель. Чтобы правильно это сделать, нужно воспользоваться тестером и определить выходы пусковой и рабочей обмотки. Выставляется режим сопротивления и сравниваются показатели обеих обмоток; у пусковой он оказывается больше.

Подсоединение осуществляется в следующем порядке: провод от кнопки пуска соединяется с одним концом пусковой обмотки, второй конец пусковой обмотки соединяется с кабелем и рабочей обмоткой; оставшийся конец рабочей обмотки соединяется с кабелем и проводом от пусковой кнопки.

Что для этого понадобится

Набор инструментов:

• угловая шлифовальная машина (болгарка);
• дрель;
• сварочный аппарат;
• тестер;
• отвёртка (плоская или крестовая);
• молоток;
• плоскогубцы или рожковые ключи;
• болты, шайбы и гайки.
• составные части будущего измельчителя:
• бак от стиральной машинки;
• мотор (возможен вариант его демонтажа со стиральной машины с номинальной мощностью от 180 Вт);
• заточенные ножи;
• электрический кабель с вилкой;
• ёмкость для приёма порезанной травы;
• металлическая пластина для кожуха;
• металлический уголок;
• кнопка пуска и выключения.

Список инструментов для сборки

Чтобы самостоятельно собрать из стиральной машины измельчитель веток своими руками, понадобятся следующие инструменты:

• Электродрель.
• Болгарка.
• Мультиметр (тестер).
• Набор отверток.
• Молоток.
• Болты, шпильки, шайбы.
• Плоскогубцы.
• Сварочный аппарат (если делать раму самостоятельно).
• Изоляционная лента.

Безопасность

Необходимо соблюдать меры безопасности как при сборке траворезки, так и при работе с ней, следить за тем, чтобы при сборке не осталось оголенных проводов

Во время работы измельчителя важно использовать защитные очки или закрывать бак крышкой

Нельзя опускать руки в бак работающего устройства.

Садовые работы подразумевают использование различных приспособлений и инструментов. Некоторые можно сделать своими руками. Например, для подготовки хорошего компоста или удобрений добавляют измельченные сорняки и веточки. Рвать траву руками долго и трудно, проще сделать это в измельчителе.

Как сделать измельчитель травы и веток для дачи своими руками

О садовом измельчителе Bosch — принцип работы, лучшие модели

Всё о садовых измельчителях — разновидности шредеров для веток и травы

Насадка для измельчения веток на мотоблок — что это, характеристики

Всё о садовом измельчителе Зубр — принцип работы, как пользоваться

Makita UD2500 — параметры и описание измельчителя веток для сада

Разновидности измельчителей

Приспособления для переработки веток имеют множество названий: щепорезка, щеподробилка, веткоизмельчитель, шредер, веткодробилка, веткорезка, сечкарня и т.д. Вне зависимости от названия их конструкция практически одинаковая. Устройство измельчителя веток включает в себя:

1. Два бункера. В один подаётся древесина для измельчения, а с другого выгружается готовая щепа.
2. Защитный кожух.
3. Рама из стали. На неё крепятся все элементы конструкции.
4. Привод. Применяются бензиновые, дизельные и электрические двигатели, от которых идёт вал.
5. Режущие элементы.
6. Главная передача. Может быть на жёсткой сцепке или на ременной.

Самодельные дробилки для веток подразделяются только по конструкции режущего механизма. Они устроены практически одинаково. Другие элементы могут отличаться по размерам. Можно взять готовые чертежи веткореза (своими руками будет легче собрать устройство по готовым наработкам).

В этом видео вы узнаете, как сделать измельчитель веток своими руками:

Самые распространённые решения:

1. На валу крепится несколько десятков обычных дисковых пил, которые выполнены из твёрдого металлического сплава.
2. На валу предусматриваются несколько пазов с рубящими ножами (одновальная дробилка). Дробильные элементы выполняются из высокоуглеродистой стали. Древесина подаётся перпендикулярно к ножам.
3. В дисковую дробилку нужно подавать ветки под углом в 45 градусов. Обычно это закладывается в конструкцию бункера.
4. Иногда изготавливают шредер с двумя синхронно вращающимися валами (двухвальная дробилка). Ножи устанавливаются на них. При вращении лезвия сходятся друг с другом в одной точке. Такая конструкция обеспечивает самозатягивание древесины. Подача происходит перпендикулярно ножам.

Не забываем про все элементы измельчителя

Основные узлы садового измельчителя

Чтобы самостоятельно собрать измельчитель травы и веток (шредер) в домашних условиях, требуется предварительно разобраться с устройством механизма, деталей (смотрите тут), а также принципом его работы. Это поможет правильно собрать оборудование и, при необходимости, вносить в его конструкцию изменения.

Самодельный агрегат, предназначенный для измельчения скошенной травы и спиленных веток толщиной до нескольких сантиметров, имеет следующие основные конструктивные узлы:

• двигатель;

• ножи, установленные на рабочем валу;

• раму (обычно металлическую);

• защитный кожух;

• короб, предназначенный для приема срезанной растительности;

• пусковую систему.

Саму технику можно сделать в стационарном либо передвижном виде. Для создания последнего варианта дополнительно потребуются колеса, а также ручка. Чтобы сделать раму, используют металлические уголки либо готовые каркасы от верстаков. Короба под переработанную растительность изготавливают из пластиковых ведер, жести, мешков. Защитный кожух вокруг ножей должен быть достаточно толстым и прочным, чтобы быстро не износиться от воздействия перемалываемой растительности.

При переработке растительного мусора из отверстия, через которое он подается, могут вылетать измельченные куски. Поэтому горловину накрывают крышкой либо просто тканью, например, мешком.

Работа измельчителя заключается в том, что вращение от вала двигателя передается напрямую ножам либо через цепную/ременную передачу. Изрубленная лезвиями растительность поступает в короб. При этом конечный продукт сразу готов к использованию.

По принципу действия одни самодельные шредеры сопоставимы с мясорубкой (втягивают, а затем перемалывают органику), а другие с кофемолкой.

Разновидности двигателей для сборки самоделок

В качестве привода для самоделок используют электрические и бензиновые двигатели, снятые с неиспользуемой техники. Каждый их этих двух вариантов имеет свои достоинства с недостатками. Модели с двигателем внутреннего сгорания удобнее тем, что при их эксплуатации не нужно наличие питающей электросети поблизости. Но в целом они обходятся дороже и имеют более сложное устройство, чем их аналоги, оснащенные электромотором. Поэтому легче сделать электрическую технику, вдобавок более компактную.

Максимальная толщина срезанных сучьев, которые способен перемолоть измельчитель веток, зависит от мощности установленного на него электродвигателя и характеристик ножей.

• Модели с мотором до 1,5 кВт мощностью способны перемалывать палки до 20 мм диаметром. Они предназначены для работ с низкой степенью интенсивности.

• Если установлен электрический двигатель от 3 до 4 кВт, то такие агрегаты могут измельчить ветки уже толщиной до 40 мм.

• Более мощные электромоторы (свыше 4 кВт) используются, чтобы сделать шредер для дерева диаметром 7-15 см.

Приводом последней категории оснащают технику, если нужно постоянно выполнять большие объемы работ, связанные с переработкой отходов различной толщины.

Для создания самодельного шредера можно воспользоваться электромоторами от болгарки, стиральной машинки, триммера. Они должны быть приспособлены к работе от стационарной сети напряжением 220 В. Чтобы в домашних условиях измельчать материал максимально большей толщины, рекомендуется оснащать шредер электромотором на 1500 об/мин мощностью около 3,5 кВт. Данному параметру у двигателей внутреннего сгорания соответствует 5-6 лошадиных сил.

Двигатель от старой стиральной машины

Сборка готовых узлов

Порядок изготовления:

1. Нужно собрать все пилы на валу. Между каждой проложить по шайбе и укрепить режущие элементы с двух сторон гайками.
2. Напрессовать подшипники.
3. Укрепить на концах маховик и шкив.
4. В нескольких миллиметрах от набора пил укрепить контрнож.
5. Установить двигатель и передаточный механизм.
6. Натянуть ремень.

Контрнож устанавливать на раму лучше с помощью болтов, а не сварки, делая при этом овальные отверстия. Это нужно для регулирования расстояния между пилами и плитой. Так можно менять размер фракции готовой щепы.

При завершении монтажа всех необходимых элементов нужно сделать защитный кожух. Для него можно брать тонкий листовой метал. Размеры кожуха могут быть разными. Главное, чтобы работать было удобно и безопасно. Подключать электродвигатель к сети стоит через автомат в 25 А.

Чтобы конструкция была ремонтопригодной, корпус не стоит делать сварным.

Лучше выполнить болтовое соединение.

Тогда измельчитель можно будет в любой момент разобрать для переточки или замены ножей.

Одна из частых проблем вращающихся механизмов – повышенная вибрация.

Другая причина появления вибрации – дисбаланс (неуравновешенность) роторов. Для ее устранения нужно провести балансировку.

Можно использовать готовые подшипниковые узлы самоустанавливающейся конструкции.

Они «прощают» ошибки в соосности отверстий, при которых обычные радиальные подшипники будут перекашиваться и перегреваться.

Кроме того, размеры их корпусов часто не позволяют соблюсти требуемое межосевое расстояние между роторами.

Чтобы избежать несоосности, в качестве букс используют боковины корпуса дробилки. Посадочные отверстия растачивают в станке с четырехкулачковым шпинделем, сложив детали вместе.

Если изготовить корпус с соосными отверстиями не выйдет, можно подобрать подходящие по грузоподъемности двухрядные сферические подшипники.

Как подобрать измельчитель

Чтобы осуществить корректный выбор измельчителя, необходимо определить следующие параметры:

мощность оборудования. Для семьи из 3 – 4 человек достаточно оборудования с мощностью 500 – 550 Вт. Кухонный измельчитель с данными параметрами успешно справится с переработкой основных видов пищевых отходов, кроме крупных костей и некоторых видов орехов. Для кафе и ресторанов целесообразнее приобретать более мощные устройства (от 1 300 Вт); размеры оборудования. При покупке измельчителя с большим объемом рабочей камеры можно загрузить одновременно значительное количество мусора, но прибор с увеличенной камерой может не поместиться в пространстве под кухонной мойкой

Важно также подобрать установочные размеры, так как при их несовпадении придется производить переоборудование мойки и канализации;

Подбор измельчителя по размерам

уровень шума. Данный параметр имеет существенное значение при использовании диспоузера в бытовых условиях. Узнать данные об уровне шума можно из технического паспорта кухонного оборудования; защита от перегрузок и попадания иного мусора

Данная опция является достаточно важной и влияет на срок использования оборудования, так как способна предупредить множество различных поломок; наличие дополнительных опций. Целесообразнее приобретать прибор с несколькими режимами работы и возможностью реверсивного вращения

Наиболее популярными производителями диспоузеров являются компании BoneCrusher, Bosch-Siemens и InSinkErator.

Основные узлы измельчителя

Дробилка веток, изготовленная своими руками в основе конструкции, имеет следующие узлы:

• Электрический двигатель для того, чтобы придать вращательный момент.
• Один или два рабочих вала.
• Непосредственно сами рабочие ножи.
• В качестве основания служит рама.
• Для загрузки веток устанавливается специальный бункер.
• Защитой от возможных травм служит кожух.

Дробилка для веток для удобства оснащается парой, либо четырьмя колесами. В период работы двигатель через систему цепей или ремней передает вращение валам с установленными на них рабочими ножами. В приемный короб загружают ветки, листья, гнилую древесину, а рабочие механизмы перемалывают отходы в щепу, которую в последствии можно погрузить в перегнойную яму. Работа конструкции напоминает действие бытовой мясорубки.

Изготовление из стиральной машины

Измельчитель травы своими руками можно сделать из старой стиральной машины. Приспособление поможет в хозяйстве и будет перерабатывать растения для компостирования или пищи для кур не хуже устройства, купленного в магазине.

Такой аппарат бывает двух видов.

• Бензиновый. Работа приспособления не зависит от электропитания, поэтому использовать его можно в любой части участка. Рекомендуется пользоваться бензиновым измельчителем, если предполагается работа с растениями больших размеров. Недостатками бензинового измельчителя считаются его шумная работа и достаточно тяжелый вес.
• Электрический. Он отличается легкостью и компактностью, но мощность такого устройства будет меньше, чем у бензинового. 1,5 кВт будет достаточно для того, чтобы перерабатывать незначительное количество отходов. Если предполагаются более трудоемкие работы, она должна составлять уже 4 кВт. Мотор, который обладает мощностью в 6 кВт, способен эффективно измельчать даже крупные растения и ветки.

Инструменты и материалы

Для создания измельчителя понадобится ряд инструментов, таких как:

• дрель;
• болгарка;
• молоток;
• отвертка;
• пассатижи;
• фиксирующие элементы – шайбы, гайки и болты.

Также потребуется подготовить следующие элементы:

• бак от стиральной машины (желательно, чтобы он имел цилиндрическую форму);
• рама, которую можно соорудить из металлического уголка;
• электродвигатель (необходимая мощность – не менее 180 вт);
• кнопка включения/выключения;
• емкость для переработанного сырья;
• провод и вилка;
• ножи.

В домашних установках используются дисковые ножи или режущие приспособления из ножовки. Если говорить о специализированных агрегатах, то в них чаще всего применяются 3 вида режущих элементов:

• дисковый нож – перерабатывает траву и маленькие ветки;
• фрезерная конструкция – способна измельчать хворост толщиной в 8 миллиметров;
• фрезерно-турбинное устройство – справляется с крупными и влажными ветвями.

Технология

Перед тем как начинать работу над созданием прибора, стоит позаботиться о чертежах, которые помогут соблюсти последовательность действий и не допустить неточностей и ошибок.

Последовательность действий.

Сделайте отверстие прямоугольной формы в нижней части бака. Здесь будут фиксироваться режущие элементы. Оптимально, если они будут находиться выше, чем само отверстие. Приблизительные размеры – 20х7 сантиметров.
Теперь можно изготовить защитный кожух. Для этого нужно закрыть получившееся отверстие металлическим листом, после чего зафиксировать его при помощи болтов. Благодаря этому измельченные растения не будут разлетаться.
Сделайте подставку. В этом поможет сварочный аппарат. Ее высота подбирается в зависимости от емкости, предназначенной для сбора переработанного сырья. Для комфортной транспортировки приспособления подставка оснащается колесами.
Приготовьте мотор и изготовьте втулку на токарном станке. При этом длина втулки должна составлять не менее 50 миллиметров. Сделайте на валу отверстия дрелью, после чего зафиксируйте втулку. Установите мотор на дно бака, после чего закрепите его с помощью шпилек.
Заточите режущие элементы. Для переработки хвороста необходимо выполнить одностороннюю заточку, для травы – изготовить ромбовидные пластины

Важно правильно подобрать длину ножей – они не должны соприкасаться со стенками приспособления.
Сделайте отверстия в середине ножей, после чего зафиксируйте их на валу двигателя с помощью гайки.
Соедините получившуюся конструкцию с подставкой при помощи сварки, затем подсоедините кнопку включения, а также провод для подключения электропитания (при необходимости).
В качестве защиты двигателя от плохих погодных условий необходимо изготовить кожух. Для этого подойдет лист из металла.

Чтобы начать работу, подключите измельчитель к питанию, после чего загрузите в него материал для измельчения. Не рекомендуется сразу же наполнять бак целиком. Затем необходимо подставить емкость для переработанных растений и включить аппарат.

Садовые измельчители

В настоящее время измельчители древесины называются по-разному: щепорезка, веткоизмельчитель, шредер, щеподробилка, деревоизмельчитель, сучкодробилка, прибор для переработки пластика, бумаги и опилок и т. д. Устройство состоит из следующих узлов:

1. Стальная рама, где установлены все детали и механизмы.
2. Основной привод — в его качестве может применяться электрический или топливный двигатель, работающий на бензине или дизеле. В последнем случае присутствует валовый отбор мощностей.
3. Режущие детали.
4. Плавная передача.
5. Защитный кожух.
6. 2 бункера — один подаёт деревянные палки, а другой выгружает щепы.

Что касается самодельных измельчителей, то они отличаются лишь устройством режущего механизма, а остальные детали в них могут иметь разные размеры. Если вы планируете сделать веткоизмельчитель своими руками, чертежи и схемы станут первым, что вам понадобится. Их можно найти в интернете. Вот наиболее популярные решения:

1. В центральной части вала фиксируется 20−30 дисковых пил, которые оборудованы прочными зубьями из твердых сплавов.
2. Вариант, напоминающий фуганок на циркулярном станке. Вал оснащен продольными пазами (количество определяется мощностью силовой установки), где присутствуют рубящие ножи из углеродистой стали. Подача веток осуществляется под углом 90 градусов к ножам.
3. Дисковая дробилка для дерева (своими руками изготовить её несложно), где режущие элементы фиксируют на плоскости стального круга, установленного на вал. В данном случае ветви подаются под углом 30−45 градусов к поверхности диска, чего удаётся достичь с помощью загрузочного бункера.

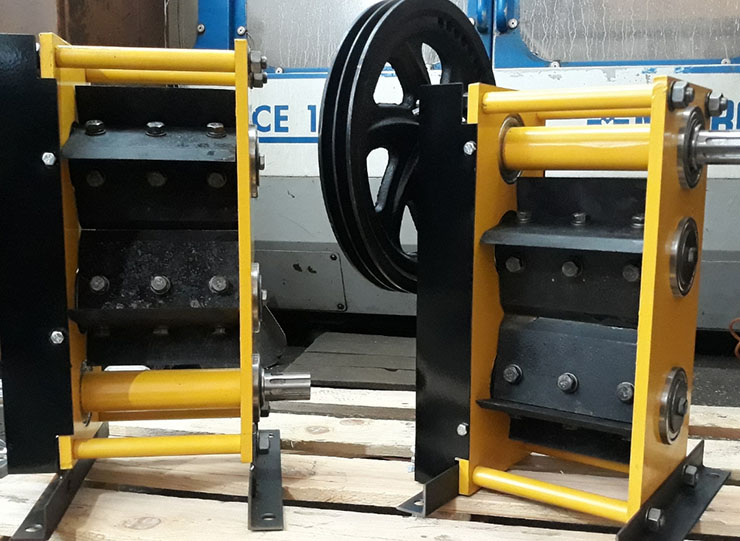

4. Рубильное устройство с двумя валами, которые вращаются синхронным образом. Режущие кромки ножей, установленных на валах, в момент вращения сходятся к одной точке. Таким образом осуществляется эффективное самозатягивание веток после захвата, а также их последующее дробление. Древесину подают перпендикулярно вращающимся ножам.

Чтобы улучшить производительность измельчителя, часто устанавливают маховик, который насаживается на свободный конец вала. В дисковых моделях эту деталь заменяет тяжелый металлический круг с ножами.

Конструкция садовых дробилок для травы

Если вы собираетесь самостоятельно создать траворезку, то вам стоит в обязательном порядке разобраться с наиболее важными элементами в конструкции.

В таких приборах, которые способны перерабатывать ветки, солому, а также лишнюю траву, установлены в большинстве случаев бензиновые или же электрические двигатели. Первый тип помогает эффективно измельчить довольно большие элементы.

Кроме того, такой тип траворезки получается очень просто и становится полностью мобильным, что очень важно, особенно в том случае, если сад по площади крупный. Но такое оборудование способно на практике оказаться не сильно мощным

Его не удаётся переместить с одной точки садового участка на другую, что считается его самым большим минусом.

Во время выбора специального двигателя для работы траворезки стоит обратить особое внимание на мощность:

1. Если устройство рассчитано на максимум своей работы 1,5 кВт, оно способно просто переломить ветки с общей толщиной до 2 см. С более серьёзными поручениями оно, к сожалению, не справляется.
2. Двигатель мощностью в 3−4 кВт измельчает ветки общим диаметром в 4 см.
3. Устройства с показателями в 6 кВт и больше могут быть использованы для более крупного хозяйства, ведь для них даже очень большой и прочный хворост не станет особой проблемой.

Измельчители, которые созданы своими руками, в большинстве случаев используются для широкого спектра работ, поэтому стоит создавать мощность у приборов на значении в 3−5 кВт. Если говорить о двигателе на бензине, то в таком случае показатель мощности должен быть не меньше 5 кВт.

Изготовление садового измельчителя своими руками

Самый конструктивно простой и недорогой измельчитель можно сделать из диска с закреплёнными на нём ножами, двигателя, рамы и загрузочного бункера. Диск и ножи можно выточить самостоятельно, заказать у токаря или купить детали в магазине. В качестве привода годится двигатель культиватора, а раму и загрузочный бункер несложно сварить самому.

В зависимости от того, сколько ножей используется и как они выставлены, фракция полученной мульчи может быть разной. На чертеже ниже дана базовая конструкция такого измельчителя: диск с четырьмя ножами установлен вертикально. Также конструкция хорошо работает, если диск закреплён под углом к горизонтали, а ножей всего 1 или 2.

Сборочный чертёж: 1 — ножи 4 шт.; 2 — дисковая фреза; 3 — подшипники №307

Порядок работы:

Купить, заказать или выточить самостоятельно диск с ножами. Угол заточки ножей — 35–45 градусов. В полотне ножей должны быть отверстия под болты для крепления к диску. Важно правильно выставить ножи и закрепить их болтами и упорами.

Сварить каркас с учётом креплений под привод и другие элементы.

Диск насадить на вал привода и закрепить.

Сварить бункер подачи и, при необходимости, приёмный бункер измельчённой массы.

Собрать все элементы на раме.

Если раму установить на колёса, то конструкция становится мобильной.

Вытачивание диска

Набор ножей с крепежом

На видео мастер даёт советы относительно устройства самодельного дискового измельчителя.

рмнт.ру

Как быстро можно вылечиться?

Виды садовых измельчителей, основные узлы и элементы

Измельчители состоят из режущего механизма, привода, бункера загрузки и рамы с обшивкой. Кроме этого, они могут оборудоваться бункером измельчённой органики. Из вспомогательных средств: проталкиватель и сито, которое используют для получения определённой фракции щепы.

Садовые измельчители классифицируются по виду режущей системы и типу привода.

Режущие системы

• валковые — ветки и кусты;
• молотковые — тонкие ветки;
• фрезерные — твёрдое растительное сырьё;
• с вращающейся турбиной — толстые ветви;
• ножевая — универсальная;
• триммерные (леска вместо ножей) — трава, ботва.

1 — молотковый измельчитель; 2 — фрезерный измельчитель; 3 — измельчитель с фрезерно-турбинными ножами;  4 — ножевой дисковый измельчитель

Существуют и другие конструкции. Для самостоятельного изготовления подходят ножевые и наборные из дисковых пил. Самые распространённые — ножевые, причём ножи могут закрепляться на массивном диске по две, три штуки и более или вращаться навстречу друг другу в двухвалковой конструкции.

Тип привода

Некоторые измельчители, перерабатывающие исключительно мягкое сырьё, например, сочные корма для животных, могут не иметь привода и работать от мускульных усилий человека. Ниже представлены чертежи измельчителей, которые можно сделать своими руками.

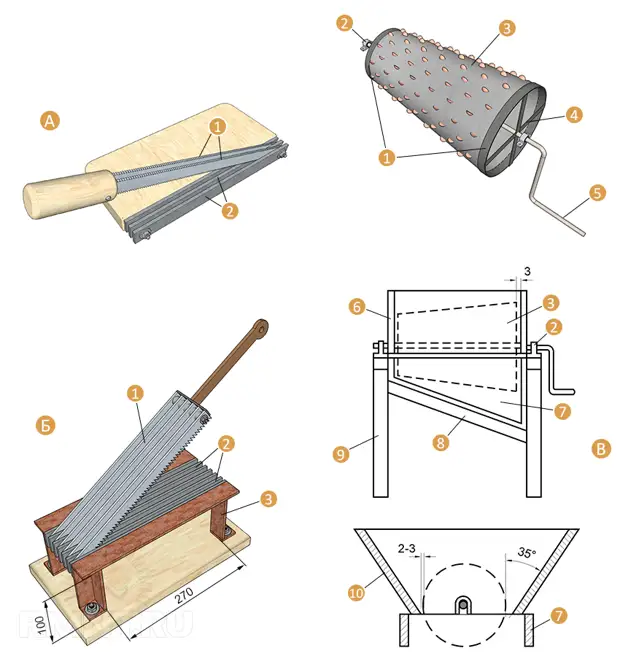

Самодельные ручные измельчители. А — двухножевой измельчитель: 1 — ножи; 2 — противорежущие пластины. Б — многоножевой измельчитель зелени: 1 — ножи; 2 — противорежущие пластины; 3 — рама основания. В — измельчитель корнеплодов: 1 — обечайка; 2 — подшипник; 3 — барабан; 4 — крестовина; 5 — рукоятка; 6 — торцевая стенка корпуса; 7 — щиток; 8 — скатная доска лотка; 9 — подставка; 10 — боковая стенка корпуса

На первом рисунке ножи сделаны из старых, односторонне заточенных пил, на втором — ножи и пластины изготовлены из полотна пилорамной пилы. На ножах выточены косые зубья, как у пилы, с шагом 5 мм. Оба измельчителя оснащены длинными рукоятками для облегчения усилия. Рабочая часть третьей конструкции выполнена в виде барабана с насечками, острые края которых торчат наружу.
