Снегоуборщик для мотоблока своими руками и снегоочиститель из газового баллона

Как выбрать мотоблок для уборки снега

Если вы планируете приобрести мотоблок для уборки снега зимой на приусадебном участке, обратите внимание на следующие моменты:

• Тип двигателя – четырехтактный бензиновый. Мотоблоки с таким мотором имеют хорошую производительность и небольшой вес. А также они выделяют меньше выхлопных газов и стоят дешевле аналогичных моделей с дизельным двигателем.
• Снегоуборочный мотоблок обязательно должен быть оснащен валом отбора мощности. Такие модели прекрасно работают с активными навесками для уборки большого и малого количества осадков: отвалом-лопатой, щеткой, роторным снегоуборщиком (снегоротор).
• Класс техники выбирайте средний (полупрофессиональный). Веса (80-120 кг) и мощности двигателя (6-8 л. с.) таких мотоблоков будет достаточно для уборки большого количества снега.

Навесное оборудование для снегоходов и легковых машин

Почти все легковые машины и снегоходы не оснащаются валом отбора мощности, из-за чего к ним сложно подключить шнекороторное оборудование. Поэтому на них устанавливают отвалы бульдозерного типа.

При этом большое значение имеет:

• мощность мотора;
• минимальная скорость движения автомобиля или снегохода.

Ведь чем выше скорость движения, тем:

• сильнее сопротивление снега;
• выше нагрузка на протектор колес.

Поэтому слишком большая минимальная скорость движения приведет к проскальзыванию колес.

То же самое произойдет, если мощности двигателя при минимальной скорости не хватает для движения вперед.

Ведь придется увеличивать обороты двигателя, а это ведет к увеличению минимальной скорости, а значит, к проскальзыванию колес.

Тем не менее, ковши бульдозерного типа очень востребованы, если необходимо очистить большую ровную площадку с помощью автомобиля. Ведь стоимость мощного снегоуборщика составляет сотни тысяч рублей. А расходы на покупку и установку ковша для уборки снега не превышают 40 тысяч рублей.

Ковши бульдозерного типа устроены следующим образом:

• ковш и элементы крепления изготавливают из стали;
• нижнюю часть (лезвие) изготавливают из жесткой и прочной резины.

Такая конструкция снижает травматическое воздействие на дорожное покрытие.

Ведь резиновый нож не разрушает асфальт или бетон, зато вполне справляется с большими ледяными наростами.

Основная проблема при установке такого снегоуборочного оборудования связана с тем, что ни снегоходы, ни легковые автомобили не оборудованы подходящим креплением.

Поэтому подходящий по ширине и высоте нож монтируют с помощью силовой конструкции, прикрепленной к кузову или раме.

Поэтому ездить на снегоходе или автомобиле с установленными бульдозерным ножом по дорогам общего пользования запрещено.

Однако никто не запрещает использовать машину с таким ножом для очистки:

• подъезда к дому или даче;
• парковочной площадки перед домом;
• детской игровой площадки;
• прилегающей к дому или даче территории.

Для увеличения эффективности бульдозерного ножа, на колеса легковых автомобилей надевают:

• хорошую шипованную резину;
• цепи противоскольжения.

При этом для установки цепей необходимо использовать лишь те покрышки, которые не жалко выкинуть, ведь цепи повреждают боковую поверхность покрышек.

Особенно эффективна установка цепей на полноприводные автомобили.

Технология изготовления снегоуборочного бульдозерного отвала на базе УАЗ Патриот подробно описана на этой странице.

Несмотря на то, что все размеры и чертежи сделаны под Патриот, их несложно подогнать под другие автомобили.

Это сможет сделать любой водитель, умеющий:

• читать чертежи;
• пользоваться сварочным и слесарным инструментом.

Стоимость отвалов для различных автомобилей вы найдете на вот этих страницах:

1. Отвал для Нивы.
2. Отвал универсальный на внедорожник.
3. Отвал для Тойоты Ленд Крузер.

Пристрій і принцип роботи

Компактні побутові снегоуборщики бувають бензиновими і електричними. Вони відрізняються між собою тільки способом харчування: перші працюють від бензину, другі відповідно — від електрики. Прочитайте статтю про електричні снегоуборщики.

Принцип роботи Суть роботи снігоприбирача полягає в наступному: за допомогою спеціально крутиться пристрої збирати в себе сніг, а потім за допомогою випускного жолоба з силою виштовхувати його в заданому напрямку на потрібну дистанцію.

Виходячи з цього, снігоприбиральні машини діляться на одноступінчасті і двоступінчасті. Перші для виштовхування снігу використовують тільки силу, яку створює шнек, обертаючись з великою швидкістю. У конструкції друге передбачений спеціальний ротор, який стоїть на вході випускного жолоба, і, обертаючись, виштовхує сніг.

Це дозволяє шнек крутиться з меншою швидкістю, що запобігає його швидкий знос і часті поломки при попаданні каменів або інших твердих предметів.

Шнек — пристрій, який подрібнює сніг і «закидає» його всередину снігоприбирача. Знаходиться він в передній частині машини, внизу і закритий зверху і з боків корпусом-ковшем, щоб сніг прямував саме в снегоуборщик. Шнек зазвичай виготовляють з металу.

Він являє собою міцне монолітне пристрій, який схоже на бурильну установку або різьблення гвинта в збільшеному варіанті. Обертаючись навколо своєї осі, він перемелює сніг і подає його всередину снігоприбирача.

Одноступінчатий снегоуборщик Якщо швидкість обертання велика (як в одноступінчатих видах), то потрапляння твердого предмета в шнек з великою ймовірністю стане причиною його поломки. Тому в таких машинах його покривають зверху гумою (іноді він повністю складається з гуми).

Ця особливість дозволяє при контакті з твердою землею трохи пересуватися снігоприбирача самостійно. У двоступеневих машинах шнек обертається з меншою швидкістю, тому що не він викидає сніг на великі відстані, а ротор.

Такі снегоуборщики можуть не тільки розчищати свіжий сніг, а й справлятися зі спресованими і захололі заметами. Поверхня металевого шнека може бути як гладкою, так і зубчастої.

Крім того, снігоприбирач має двигун, випускний жолоб. який регулює напрямок і дальність викидання снігу, колеса (іноді використовуються гусениці), ручки для пересування снігоприбирача людиною і в найскладніших моделях — панель управління.

Більш докладно про ел. Снігоприбирачі дивіться на наведеному відео:

Снігоприбирачі діляться на самохідні і несамохідні. У першому випадку, пересування здійснюється за допомогою двигуна (докладніше — тут), у другому — за допомогою самої людини (див. Forte QI-JY-50).

Ми склали рейтинг найбільших бульдозерів в світі. Прочитайте статтю про них тут.

Розрахувати продуктивності бульдозера, в залежності від грунту і технічних характеристик бульдозера допоможе ця стаття.

А з цієї статті ви дізнаєтеся про особливості бульдозера Б10М, який виготовляється на челябінському заводі.

Устройство снегоуборщика

Навесной шнекороторный снегоуборщик имеет металлический корпус, внутри которого размещен вал. На валу есть лопасти шнека из стального листа сложной формы. Вал установлен в подшипниках, что позволяет ему вращаться.

Внутри виден ротор. Выше ротора расположен поворотный патрубок. Его можно развернуть в любую сторону. Для навески шнекового снегоуборщика имеется сцепка, внутри которой размещается вал отбора мощности (ВОМ) мотоблока.

Крутящий момент передается исполнительным механизмам. При вращении вала шнека и поступательном перемещении вперед снег захватывается лопастями и с периферии движется к его центру. Снежная масса, перемещаясь по шнекам, разрушается, меняется ее структура, поэтому ее будет легко откинуть в сторону.

Из шнекового механизма подбора снег поступает на лопасти ротора. Здесь его поступательное движение преобразуется во вращательное перемещение. Он получает тангенциальное ускорение и по патрубку выбрасывается в заданном направлении: вправо или влево по ходу движения снегоуборщика. Здесь оператор направляет дефлектор так, чтобы убранный снег не мешал выполнению работы.

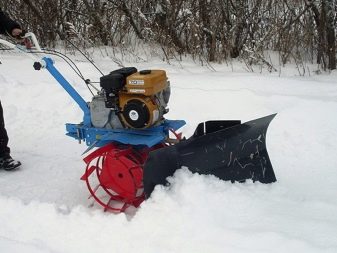

Лопата-отвал для мотоблока: конструкция и возможности

Назначение лопаты-отвала — в снятии небольшого слоя грунта на малых участках, использовании в качестве снегоуборочной приставки к мотоблоку и выравнивании поверхности.

Может применяться в качестве мини-бульдозера для расчистки территории и даже перевозить тяжести. Заводские варианты выставляются в трех положениях:

• под углом с направлением вниз (для копки);
• перпендикулярно поверхности земли (для сгребания снега, веток, мусора и т.д.);
• горизонтально, ковшом вверх (для перевозки грузов, перемещения мусора).

В комплекте, как правило, идет резиновая лента, которая при закреплении защищает переднюю часть мотоблока от того, с чем работает отвал, и рукоять регулировки. К технике это оборудование крепится стандартно — при помощи ушек с зажимами, профильными трубами с пальцами и т.д.

Рейтинг производителей

Наиболее популярными считаются русские марки: поиск комплектующих не составит труда на рынке отечественной продукции.

Рейтинг компаний:

• Husqvarna;
• «Патриот»;
• Champion;
• МТД;
• Hyundai;
• «Салют»;
• «Мегалодон»;
• «Нева МБ».

Husqvarna

Оборудование оснащено мощным мотором, заправляемым бензином АИ-92, расстояние выброса снега — от 8 до 15 метров. Снегоочиститель справляется со слежавшимися массами, мокрым снегом, выдерживает эксплуатацию при низких температурах. Особенность – пониженный уровень шума и вибраций во время использования агрегата.

Техника предназначена для работ в частных владениях, на придомовых территориях.

«Патриот»

Модель оснащена электрическим стартером, позволяющим быстро запустить двигатель мощностью от 0,65 до 6,5 кВт. Размеры техники позволяют проводить уборку на узких проходах шириной 32 см.

Конструкция устройства легко чистит слежавшийся снег. Шнек прорезинен, облегчая работу с обрабатываемым покровов, не оставляет следов на рабочей поверхности. Сопло изготовлено из пластика с возможностью коррекции угла выброса снега.

Champion

Машина проходит сборку в США и Китае, качество техники остается на высоком уровне. Насадка в виде ковша очищает территории от свежего и заледенелого снега, слежавшихся снежных наносов. Внутри ковша размещен спиралевидный шнек.

Оборудование оснащено защитными полозьями, шинами с крупными глубокими протекторами, обеспечивающими отличное сцепление с ровной и наклонной поверхностями. Модель оснащена мощным двигателем (до 12 кВт), в наличии функции регулировки скорости, позволяющие экономить бензин во время уборки придомового участка.

МТД

Данная техника представлена широким модельным рядом, предназначенным для маленьких и огромных уборочных территорий, справляющимся с различными видами снежных покровов.

Различные конструктивные характеристики влияют на ценообразование снегоуборщиков. Угол разворота пластикового сопла достигает 180 градусов. Редуктор выполнен из литой корпусной конструкции, шнек с зубьями — из высокопрочной стали. Колеса оснащены самоочищающимися протекторами, что снижает возможность буксовки оборудования.

Hyundai

Эта техника больше подходит для уборки больших площадей. Представлена широким модельным рядом и различными модификациями.

Вся продукция справляется с поставленными задачами по очистке поверхностей даже при –30 градусах. К тому же обладает отличной проходимостью и экономичностью.

«Салют»

Навесная насадка справляется с работой при температуре от -20 до +5 градусов. Используется только на ровных участках земли и представлена в двух моделях, отличия которых заключаются в методе фиксации к мотоблоку.

Из функций регулирования представлена возможность корректировки дальности и направления выброса снега.

«Мегалодон»

Техника российского производства. Оснащена шнеком с зубьями, который измельчает снег от краев к середине и передает массу в сопло. Направление и дальность выброса регулируются с помощью экрана, высота удаления снежного покрова зависит от размещения полозьев.

Новшества и модификации:

• цепь расположена вне рабочей зоны и защищена кожухом, позволяющим проводить быструю замену;
• шнек изготовлен с помощью лазерной обработки, повышающей качество материала;
• облегчение веса корпуса;
• увеличение срока службы ремней благодаря соосности размещения шкивов.

«Нева МБ»

Насадка крепится к различным моделям мотоблоков исходя из мощности двигателя техники, что сказывается на отсутствии универсальности.

• «МБ-компакт» справляется со свежевыпавшим снегом на небольших территориях. Для достижения наилучшего результата необходимо использование грунтозацепов.
• «МБ-1» способен измельчить мокрый и шершавый снег. Лучше всего подходит для очистки средних по размеру площадей, автостоянок, тротуаров.
• На «МБ-2» насадка удаляет все виды мягких и глубоких снежных масс. Универсален на любых участках. При очищении асфальта или бетона стоит использовать стандартные колеса, при уборке грунта – грунтозацепы.
• «МБ-23» справляется с удалением всех видов снежных покровов исключительно на больших территориях.

Процесс установки насадки на мотоблок «Нева»

При самостоятельном закреплении навески к мотоблоку «Нева» нужно:

• Установить оба устройства на ровную поверхность.
• Достать из мотоблока штырь, используемый для утяжелителей груза и навесного оборудования.
• С помощью сцепки присоединить подвеску к мотоблоку и затянуть двумя болтами.
• Снять защиту со шкива мотоблока и натянуть клиновой ремень снегоуборочной насадки.
• Специальным механизмом регулировки довести ремень до правильного натяжения. Следствием правильной установки будет отсутствие проскальзывания ремня на шкиве.
• Вновь поставить защитный кожух на шкив и затянуть болтами.
• Исключить трение вращающихся деталей друг о друга. Для этого весь механизм проворачивается вручную.
• Включить двигатель и начать движение.

После первого использования самодельного снегоуборщика нужно проверить натяжение ремней и подтянуть их в случае необходимости.

Меры безопасности во время работы со снегоуборщиком

При работе снегоуборочной машины важно соблюдать элементарные правила безопасности:

• Перед запуском проверяются все детали устройства. Должны отсутствовать болтающиеся детали. Шнек проворачивается вручную. Если не возникает затруднений в работе, можно включить мотор.
• Скорость начала движения — не более 2 км/ч. Увеличение скорости возможно на длинных и ровных поверхностях. Очищение территории от снега не рекомендуется проводить на крутых склонах.
• Козырек откидной трубы регулируется так, чтобы вылетающий с большой силой снег не попадал в окружающих.
• В случае попадания в шнек постороннего предмета нужно выключить двигатель и очистить механизм.
• При уборке мокрой снежной массы необходимо периодически проверять все детали снегоуборщика на наличие снега и своевременно его удалять. Твердые комки снега могут привести к поломке аппарата.

В зависимости от типа мотоблока, можно самостоятельно изготовить или купить соответствующий вариант насадки. Для долгой эксплуатации рекомендуется постоянно осуществлять технический осмотр снегоуборщика и своевременно устранять неполадки.

Принципы работы снегоуборочного оборудования

Рассмотрим принцип работы снегоотвала:

1. Нож для чистки снега опускается в нижнее положение и выставляется под определенным углом.
2. Ковш для уборки снега захватывает снежные массы и срезая, транспортирует к месту отгрузки, при этом часть снежных масс сдвигается к обочине, не мешая движению.

Давайте посмотрим видео о том, как работает снегоотвал:

Коммунальная щетка называется еще снегоуборочным ротором и имеет следующий принцип работы:

1. Перед работой с приставкой выполняется регулировка угла атаки щетки и давления на рабочую поверхность.
2. Вал с надетыми щеточными кольцами вращается, касаясь поверхности торцевой частью щетины, происходит смахивание снежных масс.

Щетка обеспечивает мягкую, щадящую очистку рабочей поверхности, актуальна на мозаичных покрытиях, плитке и т. д. Тупса (ворс) может быть выполнен, как из полипропилена, так и из стальной проволоки. Давайте посмотрим на видео, как происходит чистка снега мотоблоком:

Шнекороторный навесной снегоуборщик (снегоротор), имеет следующий принцип работы:

1. Ротор начинает вращаться.
2. Закрепленные на валу зубчатые лопасти подрезают обледенелый наст на снегу.
3. Лопасти захватывают комья снега и подают его на крыльчатку.
4. Крыльчатка, вращаясь на высоких оборотах, измельчает и отбрасывает снег на расстояние от 3-х до 15 м (в зависимости от типа и производительности двигателя мотоблока) через специальную регулируемую трубу в нужном направлении.

О том, как мы чистим снег мотоблоком с роторным приспособлением, расскажет видео:

Особенности

Снегоотбрасыватель представляет собой конструкцию из двигателя, лопастей и роторного механизма. Двигатель обеспечивает вращение рабочих частей, которые измельчают и загребают снег, расположенный впереди техники. Лопасти вращательными движениями передают снег внутрь оборудования и выталкивают снег наружу через выходную трубу на незначительное расстояние (около 2 метров).

Существуют цельные конструкции (мотоблок и снегоуборщик в одном) и сборные варианты, которые крепятся к технике.

Снегоуборочная техника имеет различия во внешних конструктивных особенностях и в принципах работы.

Классификация оборудования производится по:

• форме корпуса;
• действию агрегата;
• крепёжным функциям.

Фиксация оборудования, в свою очередь, выбирается от модели используемого мотоблока:

• использование специальной сцепки;
• крепление ременной передачи;
• адаптер, сцепка;
• через вал отбора мощности.

Модели насадок для мотоблока бывают нескольких видов.

• Лопата-отвал. Похожа на ковш с заостренной внизу рабочей поверхностью (ножом). Применяется круглогодично для выравнивания почвы, уборки мусора, листвы, снега и прочего.
• Коммунальная щетка.
• Шнекороторная приставка.

Большинство владельцев снегоуборщиков применяет следующие методы при чистке снега:

• на колеса мотоблока надеваются специальные гусеничные накладки;
• использование грунтозацепов при работе с рыхлым снегом.

Установка навески на мотоблок марки Нева

Снегоуборочное навесное оборудование подсоединяют к специальному прицепному узлу, расположенному на раме тягового агрегата. Порядок выполнения сцепки выглядит так:

• Прицепной узел представляет собой металлическую скобу, закрепленную к раме мотоблока. Для сцепки агрегатов из скобы вынимают штырь, после чего присоединяют снегоуборочную насадку. Узел надежно фиксируют двумя болтами.
• На мотоблоке шкив на валу отбора мощности закрыт кожухом. Защиту эту нужно снять. Аналогичный шкив стоит на снегоочистительной насадке. Чтобы обеспечить привод, на них надевают клиновый ремень. Регулировочным механизмом добиваются требуемого натяжения. Ремень не должен проскальзывать на шкивах.
• Когда привод полностью будет отрегулирован, защиту ставят на свое место. Весь механизм проворачивают руками, чтобы убедиться в отсутствии трения вращающихся деталей о корпус.

Сцепка готова. В таком состоянии она будет находиться всю зиму, пока есть потребность в уборке снега. Надо только периодически проверять натяжение ремня.

Устройство снегоуборщиков

Заводской снегоуборщик на мотоблок бывает шнековым и комбинированным.

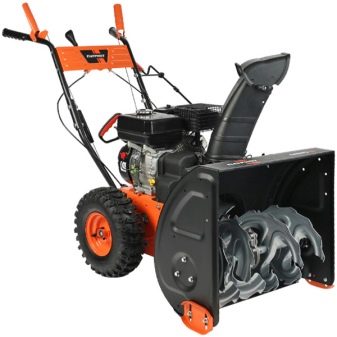

Шнековый снегоуборщик или одноступенчатый состоит из металлического ковша, внутри которого заключен шнек. При движении снежный покров загребается винтовыми ножами и вылетает через специальную трубу.

Комбинированный или двухступенчатый очиститель, помимо шнека, включает в себя ротор с крыльчаткой. Раздробленный ножами снег попадает на ротор, который перемалывает снежную массу лопастями и выкидывает через рукав.

Самодельные снегоуборщики на мотоблок изготавливаются по такой же схеме. Среди них наиболее распространены роторные снегоочистители, механизмы с ковшом и щеткой.

Роторные снегоочистители

Они состоят из шнека, который захватывает снег лопастями и выкидывает его через откидную трубу. Глубина забора снега — до 50 см. Используются при очистке территории от рыхлого снежного покрова. Для уборки утрамбованной и плотной снежной массы применение этого устройства не рекомендуется.

Насадки с лопатой-ковшом

Данные насадки удобны в использовании. Эксплуатироваться могут не только зимой, но и при выполнении сезонных работ: для выравнивания почвы или уборки мусора. Для изготовления используется большой металлический железный лист. Края защищаются от вытирания и повреждений резиновым покрытием. При движении можно изменять угол наклона и поворота. В зависимости от вида работ выставляется оптимальный режим. Длина малогабаритной насадки — до 1,5 м. Габариты ковша должны соответствовать типу мотоблока. Для обычных – до 1 м, для больших и мощных мотоблоков – 1,5 м.

Снегоуборщики со щеткой

Применяются для очищения декоративных поверхностей. Щетка присоединяется к валу вращения. При одном проходе убирается территория шириной более 1 м. Регулируется глубина зачистки и направление конструкции.

Двухступенчатый – используется отвал на мотоблок. Для изготовления подобной насадки потребуется сварочный аппарат и подробные чертежи. Принцип действия аналогичен заводскому варианту и имеет шнек, ротор с лопастями и трубу для выброса снега.

Вентиляторный – для очистки используется вентилятор, который захватывает снег лопастями и разбрасывает их на небольшие расстояния через рукав. Несмотря на простоту в механизме действия, такой вариант насадки очень сложен в реализации.

Для самостоятельного изготовления снегоуборщика на мотоблок «Нева» нужно обладать специальными знаниями. Поэтому прежде чем делать подвеску своими руками, необходимо убедиться в собственной инженерной компетентности.

Для долгой эксплуатации как готового, так и самодельного устройства рекомендуется систематически проводить осмотр креплений, винтовых лент и болтов.

Рекомендации по эксплуатации мотоблока со снегоуборочной насадкой

Вне зависимости от того, предпочли ли вы купить снегоуборщик для мотоблока, или пользуетесь самодельным устройством, существует свод правил, которые рекомендованы для работы с оборудованием этого типа. Придерживаясь их, вы сможете не только продлить срок службы прибора, но и избежать множества опасных ситуаций:

• перед началом работы обязательно проводите тщательный осмотр поверхности, на которой вы планируете очистить снег. В противном случае, вместе со снегом, в механизм могут попасть посторонние предметы, которые приведут к поломке. Кроме того, отбросив такой предмет на приличное расстояние, снегоуборщик может нанести вред чьему-либо имуществу или здоровью;
• обязательно позаботьтесь и о собственной безопасности: одежда должна быть удобной, по сезону, без длинных частей, которые могут попасть в движущийся механизм. К выбору обуви также нужно подойти ответственно – она не должна скользить. Кроме того, использовать снегоуборщик, не надев предварительно защитные очки, категорически запрещено;
• при возникновении любой непредвиденной ситуации, в первую очередь полностью выключите устройство. Приступать к устранению проблемы можно только в том случае, если вы уверены, что снегоуборщик отключен;

При использовании снегоуборшика соблюдайте меры предосторожности и технику безопасности

• насадка снегоуборщика на мотоблоке предназначена для работы на относительно ровных поверхностях. Не стоит использовать ее на слишком крутых подъемах или склонах;
• согласно правилам безопасности, дистанция, которая должна соблюдаться в работе, со стороны выброса снега составляет 10 м. Проверьте, чтобы на время очистки снега в этом промежутке не было людей, машин и т.д;
• при работе с мокрым, слегка подтаявшим снегом, обязательно делайте перерывы в работе, чтобы убедиться, что ни одна из частей снегоуборщика не забилась снегом.

Если соблюдать все эти правила, то роторный снегоуборщик для мотоблока вполне можно считать безопасным устройством. Главное, что стоит помнить — подобные устройства не терпят спешки и суеты. Если вы решили расчистить снег, выделите для этого достаточное количество времени, и подойдите к этой задаче максимально ответственно.

Как видим, ежегодная необходимость производить очистку снега может стать менее утомительной за вполне доступные средства. В зависимости от ваших желаний и возможностей, вы можете приобрести снегоуборщик от производителя, или сделать его самостоятельно. В любом случае, это значительно облегчит ваш труд и позволит вам трать на уборку снега куда меньше времени, чем потребовалось бы для ручной работы.

Популярные модели снегоуборочных машин

Среди огромного ассортимента предлагаемой производителями продукции наиболее востребованным является следующее оборудование:

Мегаладон-0,6 роторное оборудование к мотоблоку для уборки снега «Салют»

Роторная снегоуборочная насадка к мотоблоку Салют модель Мегаладон используется в качестве насадки для расчистки небольших площадок. Устанавливается на мотоблок спереди с помощью специального крепежного устройства, прилагаемого в комплекте.

Принцип работы:

• Основной рабочий элемент – шнек с зубьями.
• Вращаясь, вал передает снежную массу к центру, которая затем попадает в жерло.
• Направление выброса снега выбирает оператор посредством вращения экрана устройства.
• Величина расстояние, на которое будет отбрасываться снег, напрямую зависит от мощности двигателя, а также от угла наклона устройства выхода снега.
• Высота захвата снега регулируется специальными полозьями снегоуборщика, расположенными внизу устройства.

Особенности модели:

• Снегоуборщик крепится к передней части мотоблока, что исключает необходимость разворота руля и работы на передаче заднего хода.
• Способность продолжения работы снегоуборщика после остановки мотоблока за счет передачи крутящего момента с двигателя.
• Шнек изготовлен на новейшем лазерном оборудовании из высококачественного материала.
• Отвечает все требуемым правилам безопасности.
• Цепь снегоуборщика расположена в специальном защитном чехле и отделена от зоны непосредственной работы.
• Высокоточная конструкция выброса снега позволяет обеспечить соблюдение всех выбираемых параметров.
• Облегченная конструкция снегоуборочной насадки.

Технические параметры:

Характеристика	Значение
Ширина забора снега	60 см
Высота	25 см
Дальность отброса снежной струи	7 м
Диапазон скоростей передвижения	От 2 км в час до 4
Снегоуборщик	Одноступенчатый
Вес	42 кг
Цена	15 150 руб.

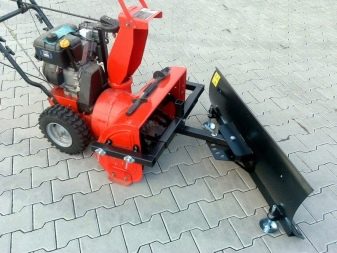

Снежный отвал Техас 92000160100 на мотоблок «Техаs»

Специализированный снегоуборочный отвал устанавливается на мотоблок Техас (как и на мотоблок Хускварна) спереди. Фреза заменяется на колеса. Используется для расчистки от рыхлого снега на узких дорожках и небольших придомовых площадках. В комплект вместе с отвалом входит крепление.

Ширина захвата снежного покрова составляет 75 см. Страна-производитель навесного оборудования – Дания. Среднерозничная цена на рынке навесного оборудования для садовой техники составляет 6 436 рублей.

Всем сельскохозяйственным труженикам для посадки различных культур, например картошки, просто необходима спецтехника, такая как картофелесажалка. Здесь узнаете, как сделать картофелесажалку для мотоблока своими руками.

Навесное оборудование для мотоблоков Техаs подбирается в индивидуальном порядке под определенную модель, так как каждое вспомогательное устройство изготавливается под определенную машину с учетом ее конструктивных особенностей и возможностей.

См-0,6 снегоотбрасыватель на мотоблок «Каскад»

Снегоуборочная насадка на мотоблок Каскад модели СМ 0,6 производит захват и выброс снега с помощью вращающихся шнеков, приводимых в движение двигателем мотоблока.

Технические параметры:

Характеристика	Значение
Ширина забора снега	65 см
Высота	От 15 до 20 см
Дальность отброса снежной струи	От 3 до 5 м
Диапазон скоростей передвижения	От 2 км в час до 4
Снегоуборщик	Одноступенчатый
Вес	50 кг
Производитель	Россия
Цена	14 500 руб.
Гарантийный срок	1 год

Снегоуборочная насадка на мотоблок «Крот»

Технические параметры снегоуборщика для мотоблока Крот:

Характеристика	Значение
Ширина забора снега	66 см
Высота	От 15 до 20 см
Дальность отброса снежной струи	От 3 м до 5 м
Диапазон скоростей передвижения	От 2 км в час до 4
Снегоуборщик	Одноступенчатый
Вес	42 кг
Производитель	Россия
Цена	18 900 руб.

Сп-56 приставка – снегоуборщик на мотоблок «Целина»

Принцип работы Сп-56 на мотоблок «Целина» заключается в разбивании льда и спресованного влажного снега шнеками снегоуборщика и перемещении полученной снежной массы на крыльчатку отбрасывания.

Снег отбрасывается через козырек желоба на расстояние 12 м, а направление выброса регулируется специальным рычагом в угле 190 градусов.

Технические параметры:

Характеристика	Значение
Ширина забора снега	56 см
Высота	51 см
Дальность отброса снежной струи	До 15 м
Высота столба отброса снега	5 м
Угол поворота козырька	190 град.
Габариты	67*56*100 см
Диапазон скоростей передвижения	От 2 км в час до 4
Снегоуборщик	Двухконтурный
Вес	48,3 кг
Производитель	Россия
Цена	19 372 руб.
Гарантия	1 год

Безопасность во время работы

Ничего сложного в работе со снегоуборочной навеской нет. Однако нужно придерживаться ряда правил, больше направленных на соблюдение личной безопасности:

• Перед запуском двигателя Невы необходимо проверить все важные узлы. К ним относится сцепка, привод, шнек. Не должно быть отпущенных болтов и шатающихся деталей. Шнек нужно провернуть рукой. Если он легко пошел и нигде ничего не трет, можно запускать мотор.
• Движение начинают плавно со скоростью около 2 км/ч. На ровных и длинных участках можно разогнаться до 4 км/ч, но не более того.
• Выброс снега происходит через отводной рукав с большой силой. Направляющий козырек нужно правильно отрегулировать, чтобы летящая масса не нанесла вред прохожим и окнам зданий.
• Если случайно внутрь ковша попал камень или большой кусок льда, шнек может заклинить. В этом случае агрегат следует остановить, мотор заглушить и попытаться очистить механизм.

http://www.stroy-podskazka.ru/motobloki/neva-snegouborshchik/

http://fermilon.ru/instrumenty-i-tehnika/navesnoj-snegouborshhik-na-motoblok.html

Как сделать снегоуборочную машину из мотоблока своими руками – инструкция с чертежами по сборке

Для того чтобы существенно сократить время на переустановке мотора, следует установить на самодельном транспорте быстросъёмные крепления.

Создать уборочный агрегат можно на токорном станке ТВ-6. Для изготовления снегоуборщика для мотоблока своими руками, рекомендуется придерживаться чертежей.

Чертеж 1

и инстуркций:

• Изготавливается короб из железных листов, концы которых загибаются в подобие лыж.
• Из трубы делается вал, толщиной не менее 5 см.
• В коробе наваривается захват, выполненный из двух приваренных загнутых пластин П-образным способом. Обе пластины должны быть повёрныты не 180 градусов по отношению друг к другу.
• Саморучно изготавливается шнек из транспортёрной ленты (1,5 м в длину и 10 мм в толщину). Электролобзиком вырезаются 4 кольца из ленты (диаметром=28см). Если в наличие нет электролобзика, то заменит его можно специальной дощечки с ввёрнутыми в неё двумя шурупами.
• Применяется такая дощечка по типу циркуля — вращениями по кругу. При таком способе изготовления получаются качественные кольца.

• В кожухе, созданного из оцинкованного железа, сделать отверстие напротив разбрасывателя и установить в него трубу. Эта труба будет служить разбрасывателем снега.К трубе привариваются держатели по обе стороны разбрасывателя.

• Над приводном вале шнека нужно установить шестерёнку или шкив (выбор зависит от привода).К готовым пластинам приваривается шнек по два кольца с каждой стороны).Кольца с одной стороны разрезаются и свариваются с началом другого конца.
• Одна сторона заготовки приваривается к захватывающей лопасти, а второй конец, усиленный полосой стали, приваривается к валу на расстоянии 5 — 10 см от свободного конца.
• Выбираем привод шнека.
• Это может быть, как цепной, так и ременной. Использовать ременной привод следует, если на двигателе имеется шкив и если шнек при работе заклинит, то ремень будет благополучно проскальзывать.
• Корпус захвата по размеру должен быть больше на 2 — 3 сантиметра шкива. В таком случае, шкив не будет цеплять корпус, но небольшой зазор между ними сохранится.
• Чтобы предохранить шнек от поломки, его нужно снабдить запасным штифтом, срывающемся в случае заклинивания шнека.
• Позади захвата делается круглое отверстие, в которое вставляется и вваривается загнутая труба положенного калибра.
• Проверить, чтобы расстояние между лопастями захвата и задней стеной короба было минимальным.
• У короба на боках закрепить стаканы.
• Создавать стаканы лучше из алюминия АМгб и крепить их к машине при помощи болтов Мб. Болты обязательно затягивать гайками.

• Вал крутится в подшипниках, расположенных в стаканах. Он должен выглядывать из короба на расстоянии 5 — 10 см.

• Поворотный желоб можно сделать из канализационной трубы (160 мм диаметром). К этой трубе прикрепляется желоб, задающей снегу направление. Крепится этот желоб на корпус трубы, расположенной на шнеке, с аналогичным размером.
• Диаметр желоба должен быть больше ширины пластины шнека, отвечающей за выброс снежной массы.
• На конце вала приваривают звёздочку для смены скоростей.
• Звёздочку и вал соединяют с мотоблоком при помощи цепи.
• Ротор соединяется с передней стеной корпуса с помощью заклёпок, в диаметре равных 4 мм. Если на агрегат установлены лыжи, то под них можно установить деревянные бруски. Или прикрутить полоски пластика.
• Изготовить раму из стальных уголков (50 * 50 см). К поперечно установленным уголкам прикрепляются углы размером 25 * 25 мм. На них и крепится силовой агрегат.
• Ручка машины крепится болтами на продольные уголки.
• После того, как сборка завешена, мотоблок-снегоуборочник можно покрасить баллончиком.

Из чертежей, указанных ниже можно собрать, как самостоятельную машину-снегоуборщик, так и насадку на мотоблок.

Чертеж 2

Чертеж 3

Чертеж 4

В народном хозяйстве часто встречаются рабочие машины «Нева».

Чертёж создания снегоуборщика своими руками на мотоблок «Нева», выглядит следующим образом:

Чертеж 5
