Монтаж электропроводки в квартире своими руками

Налаживание

Выбираем инструмент для штробления стен

Самым старым подходом является тот, где задействуются молоток и зубило

Этот вариант, однако, имеет одно важное преимущество, которое заключается в отсутствии затрат. Штробить стену вы можете без электроинструмента, ведь такие приспособления найдутся в каждом доме

Но в итоге вы расплатитесь потерей сил, а также образованием большого количества мусора.

Штробление бетонных стен под проводку можно осуществить зубилом и дрелью. Такой подход хоть и является более эффективным, но его нельзя назвать максимально удобным. Через каждый метр вам придется просверливать отверстия, а затем соединять их в единую линию с помощью зубила. Первоначально нужно будет осуществить разметку, по которой вы будете действовать. Временные и силовые затраты здесь будут гораздо меньше, но потратить на работу придется очень много времени, а пыли будет гораздо больше, чем если бы вы использовали, например, болгарку.

Что подойдет из арсенала домашнего мастера

Еще совсем недавно углошлифовальная машина была редкостью у мастера-любителя. Сегодня болгарку можно встретить почти в каждом доме. Если у вас она есть в наличии, то отлично подойдет для штробления стен. Дополнить оборудование нужно будет алмазным диском, это и будут все затраты, кроме, конечно же, временных и силовых. Процесс пойдет быстрее, а контуры канавки окажутся ровными.

Диск, предназначенный для проделывания штроб, хоть и позволит вам работать эффективно, но с его помощью проделать канавку можно будет лишь за два подхода. Это удлиняет процесс разметки. Еще одним минусом является то, что в углу с помощью болгарки работать вы не сможете, а весь процесс будет сопровождаться высоким уровнем шума, а значит, работать придется быстро, исключив выходные дни. Именно эти минусы довольно часто заставляют мастеров отказаться от использования этого электроинструмента. Он применяется для штробления крайне редко.

Для того чтобы проложить один маленький проводок в новую стену, можно использовать перфоратор. Придется приобрести или использовать имеющуюся подходящую насадку. Инструмент нужно будет задействовать в ударном режиме. Им нужно пройтись по намеченным линиям. Минусом этого подхода является кривая штроба, но в домашних условиях перфоратор используется довольно часто.

При ремонте помещений домашние мастера довольно часто используют еще и штроборез. Этот вариант является наиболее эффективным и позволяет ровно прорезать стену без образования пыли. Шума будет образовываться не так много, а к инструменту можно дополнительно подсоединить пылесос, что значит, в комнате не будет так пыльно после завершения процесса. Вообще, этот инструмент для прокладки проводки является наиболее эффективным и безопасным.

Простой электроинструмент в помощь ручному труду

Если вы хотите добиться хорошего результата, сэкономив время, лучше воспользоваться электрической дрелью. Но если работать с бетонной поверхностью, этот инструмент будет проявлять себя горением сверл, поэтому нужно ознакомиться перед началом процесса с некоторыми нюансами.

Во-первых, на поверхности нужно сделать разметку, а дальше задействовать инструмент со сверлом на 8 мм. По линии проделывается несколько отверстий определенной глубины, между ними должен быть соблюден шаг до 1 см. Сверло должно быть расположено перпендикулярно к поверхности, в противном случае оно может согнуться и сломаться. Если канавка должна получиться достаточно внушительной по ширине, отверстия следует располагать в шахматном порядке. При необходимости осуществления тех же работ в кирпичной кладке нужно задействовать инструмент на малые обороты. Периодически следует останавливаться, чтобы сверло охладилось в воде

Важно исключить проникновение жидкости внутрь конструкции. С помощью молотка и зубила на следующем этапе нужно выбить промежутки

Профессиональное оборудование для быстрого монтажа

Первое, что приходит на ум, — это штроборез. Именно он позволяет проделать поставленную задачу с минимумом усилий и времени. При желании на инструмент можно насадить сразу два диска, благодаря этому штроба получится идеально ровной, а второго подхода не понадобятся.

Круги закрываются кожухом, где есть отвод для пылесоса. Хорошо, если конструкция предусматривает возможность изменять расстояние между дисками и обеспечивать необходимую глубину будущей канавки. У этого способа есть один главный минус, который заключается в стоимости оборудования. Если у вас его нет, то приобретать для проведения единственного ремонта будет нецелесообразно. Альтернативным решением станет взять устройство в аренду.

Сетевой кабель для интернета

Технология штробления стен

Электропроводка прокладывается в бетон на первой стадии проведения мероприятий по ремонту. Штробить в заселенном помещении не рекомендуется, так как работа очень пыльная. Для начала необходимо убрать мебель, оргтехнику и т.д. Если это невозможно, то накрыть их пленкой или другим материалом, чтобы защитить от пыли. Также понадобится строительный пылесос, с помощью которого нужно будет убирать мусор и пыль.

Подготовка помещения и разметка рабочей поверхности

Перед началом работ необходимо свериться с планом местонахождения старой проводки. Если такого плана нет, то с помощью тестера или индикатора нужно её обнаружить и отметить, как она проходит. Старую проводку лучше всего обесточить, но если это невозможно, то постараться проложить новую не пересекаясь с ней. Это нужно для предотвращения получения травм от электрического тока.

Новый маршрут электропроводки отмечается на стенах. Разметка ведется от распределительных коробок до всех точек подключения.

Основные правила штробления

Во время работы должна быть обеспечена защита рук, глаз и органов дыхания. Для этого используется респиратор, прочные перчатки и защитные очки. Рекомендуется проводить штробление при наличии резинового коврика под ногами.

Важно соблюдать следующие правила:

• Штробы выполняются параллельно главным конструкциям строения в вертикальном или горизонтальном виде. Исключением является мансарда, там штробление можно проводить по основе с наклоном.
• Горизонтальные штробы производят отступив не менее 150 мм от перекрытий. Вертикальные борозды производятся с отступом не менее 100 мм от дверных и оконных проемов, а также углов.
• Расстояние между бороздой штробы и газовыми трубами должно быть не менее 400 мм.
• В несущих стенах горизонтальные штробы производить не рекомендуется.
• Запрещено использовать межплитный шов вместо штробной борозды.
• При толщине конструкции превышающей 8 см, электропроводку прокладывают кратким путем, если меньше — параллельно строительным линиям.

Расстояния, глубина, ширина штробы

Бороздки под электропроводку ограничены в размерах. Ширина штробы не должна превышать 30 мм, глубина — 26 мм. Длина канавки от распределительного узла до точки подключения не должна быть больше 3 м.

На какую глубину запрещено штробить в несущих стенах

Иногда штробление необходимо выполнить по несущей стене. В этом случае глубина штробы не должна превышать 20-30 мм. Если сделать канавку глубже, то есть риск повредить расположенную в стене арматуру. Это не только является нарушением норм, но и может привести к обрушению.

Розетки

Местоположение розеток и распределительных коробок отмечается на стене согласно электрической схеме.

Действия при штроблении под розетки:

1. Просверливается отверстие диаметром 8 мм в центре расположения точки подключения;
2. Намечается контур ниши под розетку с помощью специальной насадки (коронки) на дрель;
3. Сверлятся отверстия по линии всего намеченного контура;
4. При помощи дрели с насадкой-коронкой высверливается ниша под точку подключения.

Заделка штробы в стене

После того, как электропроводка уложена в проделанные бороздки, необходимо заштукатурить штробы.

Действия при заделке штробных каналов:

• Борозду очистить от пыли пользуясь строительным пылесосом или обычным веником.
• Произвести грунтование штробы, обильно нанося грунтовку кистью. Дать время жидкости полностью высохнуть.
• Произвести смачивание штробы водой и начать заделку. Работу можно проводить специальной штукатуркой, строительным гипсом или используя монтажную пену.

Основной процесс

После проведения подготовительных работ нужно проверить, что кабель не выступает над поверхностью, то есть утоплен по всей длине. В местах, где он недостаточно утоплен, придется с помощью болгарки или же перфоратора сделать канавку глубже. Проверку лучше всего проводить шпателем проводя по стене.

Заделка штроб под электропроводку выполняется по следующей технологии:

1. Развести алебастр или строительный гипс, как указано на упаковке. Помните, что данная смесь для фиксации очень быстро застывает, поэтому разводить лучше небольшими порциями и быстро небольшим шпателем наносить точечную фиксацию. Крепёж таким способом нужно проводить на стенах и на полу, на расстоянии около 1 метра, а на потоке рекомендуется наносить каждые 50, а то и 30 см. Чем лучше алебастром будет зафиксирована кабельная продукция в стене, тем проще проводить дальнейшие работы по заделке штроб.

2. После того как гипс схватился и уже надёжно удерживает провода, замешивается основная штукатурка. У каждого её типа есть свои пределы толщины слоя. Заделывая канавки Ротбандом эта толщина должна быть не больше 50 мм. Если необходимо нанести слой толще, то делать это нужно в несколько этапов.

3. Густая штукатурная смесь наносится сразу меленьким шпателем перпендикулярно кабелю и штробе, в которой он вложен, а потом разравнивается широким до тех пор, пока уровень всей поверхности не станет совпадать с заделанной канавкой. Все излишки ненужные убираются.

4. Если стена будет после этого краситься, то используется один из материалов: армирующая лента, серпянка, строительный бинт, полоски стекловолокна. Она накладывает когда ещё нет абсолютно ровной поверхности, так как поверх неё будет нанесён ещё слой штукатурки.
5. После того как заделанная и выровненная поверхность, где была канавка с кабелем, полностью высохла, повторяется процесс грунтовки. Иногда может случиться, что штукатурка даст небольшую усадку, ничего страшного — это нормально, необходимо нанести дополнительный слой шпаклёвки. Если появились наоборот выпуклые места, нужно затереть такие места крупной наждачной бумагой или специальной тёркой.
6. Последний этап — это финишные шпаклевочные работы, для выравнивания стен. Если после заделки будет нанесена керамическая плитка, то данные чистовые работы необязательны.

Напоследок рекомендуем просмотреть видео, на котором наглядно показывается, как заделать штробы в стене с электропроводкой:

Теперь вы знаете, как выполняется заделка штробы своими руками. Надеемся, предоставленные советы были для вас полезными и помогли самостоятельно выполнить все работы!

Будет полезно прочитать:

• Как штробить стены под проводку
• Как сделать штроборез своими руками
• Как разметить стены под электропроводку

Что делать с другими стенами?

Кирпич и бетон сейчас имеет еще несколько «коллег» для межкомнатных перегородок. Это традиционное и привычное дерево, относительно новые материалы — газобетон с пеноблоками, а также гипсокартон. И в этих случаях работа будет отличаться.

Дерево

Деревянные стены — неподходящие поверхности для проводки, потому в этом, опасном, случае рекомендуют обустраивать открытую проводку: например, лучше спрятать ее в кабель-каналы, «замаскированные» под дерево. Есть один вариант, позволяющий добиться приемлемого результата, — укладка кабеля в металлические трубы, но не в гофру. Для нее потребуется защитный слой (10 мм) из негорючего материала — алебастра, штукатурки.

Для получения штроб в дереве используют те же инструменты, что для бетона и кирпича, исключение — перфоратор, который заменяет «союз» стамески и молотка. Технология тоже не отличается: сначала делают параллельные надрезы, потом «внутренности» удаляют. Есть еще два инструмента, которые специализируются именно на древесине.

1. Ручной фрезерный станок. По разметке на стене закрепляют идеально ровную планку-направляющую, по ней ведут инструмент, постепенно углубляя и расширяя штробы.
2. Циркулярная пила. В этом случае работу тоже проводят в несколько проходов, с каждым из них размер пропила увеличивают.

Если писать о фаворите среди последней пары, то это ручной фрезер. Он более безопасен, так как имеет меньшую мощность, поэтому его легче контролировать.

Газоблоки, пенобетон

Такие «воздушные» бетонные поверхности требуют профессионального подхода — использования ручного штробореза, предназначенного именно для газоблоков. Стоимость инструмента невысока (более 400, но менее 1000 рублей), а в эксплуатации он довольно прост.

Однако даже в этом случае иногда возникают затруднения. Речь идет о блоках пенобетона, которые монтировались не на клеевой состав, а на раствор. Для укладки пенобетонных изделий, отличающихся неидеальной поверхностью, используют довольно толстые швы, которые этим ручным штроборезом «процарапать» вряд ли получится. Поэтому на «подмогу» придется звать болгарку, или обрабатывать проблемные участки по старинке — молотком и зубилом. В обоих случаях пыли будет много.

Гипсокартон

Гипсокартонные стены не позволят штробить трассы, так как ГКЛ отличается небольшой толщиной и гибкостью. Единственный способ — монтаж проводки, уложенной в гофрированные рукава, за перегородку — между профилями. В гипсокартоне возможно лишь штробление отверстий для выключателей и розеток.

Типы держателей для гофротрубы

Основной тип рукава для электромонтажа — гофрированная труба. Гофротруба или гофрорукав представляет собой пластиковую или стальную оболочку, собранную из отдельных кольчатых сегментов. Минимальный диаметр трубы – 16 мм. Наиболее часто используют рукава диаметром 20, 25 и 32 мм. Изделие позволяет прокладывать кабельные магистрали с изгибами и переходами, но требуется частая фиксация линии. Для этих целей используют несколько вариантов креплений.

Клипсы под гофру

Основной крепеж для гофры диаметром от 16 до 25 мм — специальные клипсы. Они бывают двух типов:

Первый тип похож на плоские изогнутые рожки. Такая клипса удерживает трубу или рукав за счет упругости материала, из которого изготовлена. Сбоку клипсы нередко делают сцепки, позволяющие соединять их между собой. Эта особенность облегчает монтаж, а также последующее обслуживание сетей.

Существуют держатели с защелками d-образной формы. Полукруг – сама клипса, а палочка – защелка, закрывающая верхний разрыв клипсы. Такой фиксатор повышает надежность крепления труб, но делает крепеж более дорогостоящим. Модели с защелками используют для труб диаметром 40 мм и больше, а также при монтаже кабеля по потолочным поверхностям.

Закрытая клипса напоминает обычный хомут. Она прижимает трубу к поверхности, на которой закрепляется. Процесс фиксации устройства можно механизировать с помощью монтажных пистолетов. В пистолет закладывается обойма клипс, после чего монтажник «пристреливает» трубу или сам кабель к поверхности.

Дюбель-стяжка для крепления гофротрубы

Следующая разновидность устройств для фиксации труб к стене — затягивающийся хомутик из нейлона, зацепленный за специальный дюбель.

Чтобы установить оснастку, необходимо предварительно просверлить отверстие, после чего вставить туда ножку дюбеля и зафиксировать ее, вбив распорный стержень. Крепление трубы выполняется с помощью гибкой стяжки.

Разновидности таких дюбелей — монтажные площадки. Их крепят саморезом, гвоздем либо просто вставляют в отверстие, после чего продергивают в имеющуюся щель хомут-стяжку.

Металлические скобы

Там, где прочности пластика недостаточно, в качестве креплений для гофры используют металлические скобы или хомуты. Это обычная изогнутая стальная пластина с одним или двумя отверстиями по бокам для крепления. Радиус изгиба скобы зависит от диаметра трубы, для которой она предназначена. Для гофры диаметром 25 мм, нужна скоба с радиусом изгиба 12 мм и т.д.

Крепят скобу предварительно просверлив отверстия для пластиковых дюбелей. Если материал поверхности позволяет, прикручивают фиксатор саморезами или прибивают гвоздями.

Самодельные приспособления для крепления гофротрубы

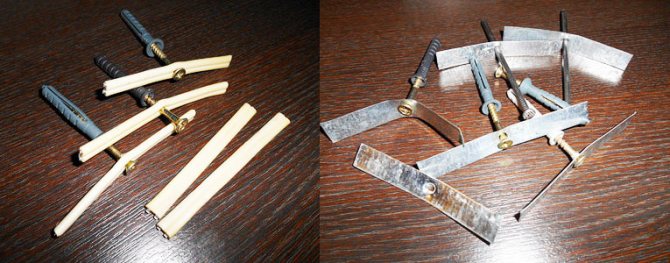

Если под рукой нет стандартной оснастки из магазина, крепеж для гофры диаметром 16–20 мм несложно сделать своими силами.

Читать также: Камера для сушки древесины своими руками

Обычно для самодельных приспособлений используют:

Жесть нарезают полосами сантиметровой ширины. В середине каждой пробивают отверстия для саморезов.

Вместо жести подойдет провод-лапша. Его нарезают кусками, достаточными для обхвата трубы, после чего прибивают или прикручивают, протыкая пластик между двумя проводами (см. фото) .

При отсутствии сдвоенного провода используют обычный одинарный, обматывая его вокруг головки самореза, или проволоку.

Процесс штробления с разными инструментами

Теперь можно смело приступать к работе. Правда, манипуляции, которые вы будете производить, будут зависеть от того, на каком в итоге инструменте вы остановились. Предлагаем подробные схемы действий для всех 4 озвученных вариантов.

Штробим при помощи молотка и зубила

Выше мы отметили, почему данный способ является самым утомительным и неудобным. Однако если вы имеете дело не с бетоном, а с кирпичной стеной, то вполне можно удачно оформить штробы и таким элементарным способом. Что нужно делать?

1. сперва выполните небольшие углубления по краям предполагаемой штробы;
2. разместите инструмент вдоль борозды и методично вбивайте молотком вглубь;
3. снимите верхний слой по уже отмеченной линии;
4. углубляйте бороздку по всей длине до необходимого уровня в 2,5 сантиметра;
5. после того, как вам удалось проштробить стены под проводку таким образом, очистите выполненные канавки от пыли и обработайте ее грунтовкой;
6. как только грунтовка высохнет, уложите в канавку необходимый провод и заделайте ее штукатуркой или гипсом, а после — зашпаклюйте.

Пользуемся перфоратором

Сейчас вы узнаете, как штробить стены, если под рукой у вас только перфоратор. В отличие от предыдущего рассмотренного способа при помощи этого инструмента можно успешно штробить не только бетонные и кирпичные стены, но также и . Все, что вам понадобится — широкий и короткий бур, а также лопатка. Это специальные насадки, без которых ваш перфоратор теряет практически всю свою полезность при выполнении данного процесса.

1. по всей длине будущей канавки под проводку выполните отверстия глубиной 2,5 см, расстояние которое необходимо между ними соблюдать — минимум 1 см;
2. при помощи лопатки выполните устройство штробы, старайтесь, чтобы лопатка не ставилась поперек канавки — иначе есть риск отколоть лишние фрагменты стены.

Все делается очень быстро, но как бы аккуратны вы ни были, полученная канавка будет носить несколько рваный характер.

Болгарка — быстро, но пыльно

Наличие болгарки под рукой помогает справиться с задачей максимально точно и красиво

Причем абсолютно не важно, бетонное ли перед вами основание, кирпичная гладка или даже хорошо оштукатуренная поверхность. Однако пыли от ее использования немерено

1. приобретите алмазный диск — без него у вас ничего не получится;
2. начните процесс с выполнения двух надпилов по всей длине штробы — соблюдайте параллельность и необходимые параметры: глубины и ширина от 2 до 2,5 сантиметров;
3. удалите центральную часть при помощи зубила с молотком, также может помочь перфоратор.

В отличие от всех рассмотренных выше способов штробления использование болгарки с диском алмазного напыления позволяет добиться того, что итоговая канавка под проводку будет выглядеть идеально. А с пылью поможет справиться строительный пылесос — правда для этого необходимо заручиться поддержкой партнера, который будет держать пылесос включенным непосредственно во время выполнения штробления.

Используем штроборез

Подробно описывать процесс использования не имеет практического смысла — все и так лежит на поверхности. На следующем видео хорошо видно, как удобно и быстро получается штробить стены при помощи этого в некотором роде «волшебного» инструмента.

Правда, за так называемым волшебством скрывается продуманное техническое устройство:

• два алмазных круга закрыты отдельным кожухом, который перекрывает точку соприкосновения со стеной;
• регулируя положение кожуха, можно определить необходимую глубину штробы.

Единственный недостаток инструмента мы уже упоминали выше — высокая стоимость. Однако за удобство приходится платить, верно?

Что нужно для штробления

Для выполнения этого вида работ требуются следующие инструменты:

• перфоратор с насадками (штробер, лопатка);
• болгарка с диском по бетону;
• штроборез.

Как правило, перфоратор и болгарка используется в паре. Болгаркой прорезаются каемки по ширине будущего электрического канала. Расстояние между ними соответствует сумме диаметров закладываемых проводов, или ширине перфораторной насадки. Глубина прореза на пару миллиметров больше диаметра используемого провода. Перфоратор применяется в виде ударника для выемки бетона из очерченной борозды.

Наиболее удобным инструментом для прокладки борозд в бетонных, каменных стенах является штроборез. Выполненная этим устройством штраба выглядит аккуратнее, а количество выбрасываемой при производстве работ пыли заметно снижается. При его использовании скорость изготовления борозд значительно выше, чем при использовании других инструментов. Это достигается установкой двух параллельных дисков, возможностью установки габаритов одновременно прокладываемых борозд.

Сменяемость электропроводки

Представьте, что вам понадобилось повесить на стену одну или несколько картин через несколько лет после ремонта.

Вы берете перфоратор, намечаете точки крепежа, начинаете сверлить и слышите характерный хлопок с выделением большого количества искр.

И только потом вспоминаете про кабель, идущий к запрятанной за тумбочкой розетке. Автомат включать уже бесполезно, на линии будет устойчивое КЗ. А на этой группе могут висеть все остальные розетки комнаты.

Если у вас смонтированы натяжные потолки, то вопрос о смене поврежденного участка в принципе не стоит, но при одном условии – если кабель проложен в гофре.

Вы можете без труда заменить этот кусок, всего лишь отстегнув частично потолок, протянув новый кабель и застегнув его обратно. При этом никакого штробления и взламывания стен.

Чтобы вы поняли, если кто-то говорит о сменяемости проводки в гофре, речь в первую очередь идет о вертикальных участках от потолка к розеткам.

На самом потолке, при поворотах под 90 градусов, этот фокус навряд ли удастся.

А представьте, что при всем вышеописанном, кабель замоноличен в штукатурку? Можно конечно не вскрывать стены, а просто отказаться от этой розетки (откусив спуск на нее под потолком).

Но тогда приготовьте к расчехлению самые длинные переноски и удлинители.

Монтаж подрозетника в бетонное основание

Если вы уже решили, где у вас будут находиться розетки, можно приступать к монтажным работам, которые состоят из нескольких этапов.

Перед тем как установить подрозетник в бетон, делается разметка, затем проделывается отверстие в стене и готовится гипсовый раствор.

Шаг 1 – выполнение разметки на стене

Последовательность работ по разметке выглядит следующим образом:

• отмерьте при помощи рулетки расстояние от пола до предполагаемого места установки подрозетника;
• если напольное покрытие еще не постелено, то необходимо прибавить еще 5 см;
• используя строительный уровень, проведите две линии: горизонтальную и вертикальную с точкой пересечения в месте, где будет установлена коробка;
• приложите стакан к стене и обведите его карандашом.

Если предстоит установка двух и более подрозетников, то сначала с помощью строительного уровня проводится горизонтальная линия. Она должна располагаться на том расстоянии от пола, на котором будут размещены розетки.

Найдите центр первой коробки и проведите через него вертикальную линию. Затем отложите ровно 71 мм и проведите вторую вертикаль. В этом месте будет находиться центр второго стакана. Разметка следующих подрозетников производится аналогично.

Шаг 2 – пробивание отверстия в бетоне

Сделать отверстия в кирпичной или бетонной стене можно несколькими способами. Самый простой из них – при помощи коронки по бетону с победитовыми зубьями, которыми она, врезаясь в стену, делает круг нужного размера.

В центре коронки имеется сверло из победита для проделывания центрального отверстия.

Поскольку стандартные подрозетники имеют наружный диаметр 67-68 мм, для работы подойдет коронка диаметром 70 мм. Насадку надевают на перфоратор или дрель, устанавливают на размеченную линию и проделывают отверстие.

Затем насадка вытаскивается, и из отверстия зубилом и молотком выбивается весь оставшийся там слой бетона.

Если нет коронки по бетону, то проделать дырку можно дрелью с победитовым сверлом. Сначала на всю глубину насадки высверливается центральное отверстие, а затем тем же сверлом делаются дырки по линии окружности.

Чем их больше, тем легче будет выдолбить отверстие нужного диаметра и глубины зубилом с молотком или перфоратором.

Еще один способ – проделать квадратное отверстие при помощи болгарки с насадкой в виде алмазного диска. Сначала прорезаются центральные линии, а затем – по всему периметру подрозетника. Процесс как всегда завершается зубилом с молотком.

Шаг 3 – установка коробки в стену

После того, как отверстие сделано, его нужно хорошо вычистить и вставить в него подрозетник для примерки. Он должен свободно входить по ширине, а по глубине должен оставаться запас примерно 5 мм для раствора.

Если все получилось как надо, то теперь необходимо от верхней или нижней части отверстия (в зависимости от места расположения в помещении электропроводки) сделать проход для прокладки провода.

Подрозетник также нужно подготовить. Переворачиваем его нижней стороной, где находятся прорези для проводов и прорезаем одно из них ножом. Заводим туда провод и вставляем коробку в стену для проверки.

Для закрепления стакана готовим раствор из гипса или алебастра, который должен иметь консистенцию сметаны. Стоит учесть, что раствор из этих материалов очень быстро твердеет, и у вас есть не больше трех-четырех минут, чтобы завершить процесс установки подрозетника. Через пять минут смесь будет уже непригодна.

За две минуты до укладки коробки в стену отверстие смачивается водой. После того, как жидкость впитается, на его стенки накладывается шпателем слой гипса. В стакан продевается провод, задняя его часть также намазывается раствором, и подрозетник вставляется в отверстие.

Отрегулируйте положение коробки таким образом, чтобы ее край находился вровень со стеной, а винтики располагались горизонтально.

Шаг 4 – объединение нескольких подрозетников

Как выполняется разметка двух и более подрозетников, было описано выше. Проделывание отверстий производится теми же способами, как и для одинарной коробки. Единственное отличие – необходимость объединения отверстий между собой. Это можно сделать зубилом или болгаркой.

Перед монтажными работами, подрозетники нужно состыковать друг с другом при помощи бокового крепежного элемента. Монтаж в стену выполняется аналогично установке одинарного стакана.

Важным моментом, на который нужно обязательно обратить внимание при креплении блока коробок, является строгое выставление подрозетников по горизонтали во время их фиксации в стене гипсовым раствором. Необходимо эту часть монтажа производить только с помощью строительного уровня

Монтаж кабеля

После штробления стен и очистки проложенных электроканалов наступает очередь монтажа электрокабелей. Скрытная укладка проводов производится в гофротрубах. Однако при закладке в огнестойкие стены гофру можно не применять. Монтажа электропроводки осуществляется проводами из алюминия диаметром шестнадцать квадратных миллиметров и выше. С меньшим сечением используются только кабеля из меди.

Для изготовления электроцепей используются электропровода ВВГнг и ВВГнг-LS. Первый не горючий, используется для закладки под штукатурные растворы. Второй в коробах из полихлорвинила кладется под гипсокартонные покрытия.

5 этапов замены проводки в хрущевке

В принципе обновление и модернизация электропроводки в хрущевке не имеет особых отличий от другого жилья. Мы выделили основных пять этапов, которые вам помогут определить с чего начать:

Схема. Первым делом нужно составить схему электропроводки. Удобнее это делать на плане квартиры. На нём нанесите предполагаемое расположение всего электрооборудования и рассчитайте количество розеток и светильников, с примерным значением их мощности.
Сечение жил. Рассчитать сечение жил проводов и кабелей можно вручную или с помощью нашего онлайн-калькулятора. При этом провод от счётчика до распределительной коробки рассчитывайте с учетом максимальной нагрузки, которая будет запитана от этой коробки с учетом всех последующих подключенных коробок и комнат. Последнее особенно актуально для владельцев больших квартир (3 или 4 комнатных) где несколько проходных комнат, часто их подключают шлейфом одна за другой через распредкоробки.
Разметка. наступает этап разметки стен, где будут расположены выключатели, розетки, бра и прочее. Это поможет в расчётах длины кабелей и посчитать количество электроустановочных изделий, после чего можно составить смету на электропроводку и список закупок.
Поиск каналов и прокладка новых линий

Принимая во внимание описанное выше, нужно провести замену старой проводки, штробление новых линий или подготовку к монтажу по полу, за ГК-конструкциями или в плинтусах.
Монтаж проводки и сборка электросхем. После того как все провода займут свои места, проверяют цепь на короткие замыкания от щита до каждой распредкоробки, розетки, светильника

Заключительным аккордом является сборка схемы подключения вводно-распределительного электрощита всей квартиры.

Также отдельно стоит рассмотреть такой вопрос, как заземление в хрущевке. В последние годы вопросы заземления особенно актуальны, потому что из-за обилия электроприборов повышается риск поражения электрическим током. В хрущевках всегда была двухпроводная электросеть, или т.н. система TN-C. Так как самому вмешиваться в схему электроснабжения дома запрещено, единственное что вам остается — дождаться, когда снабжающая компания (или управляющая организация) переоборудует электросети в вашем доме или подъезде. Отличным решением будет коллективное обращение жильцов дома.

Пока нет заземления в хрущевке, рекомендуем подключить УЗО в щитке, оно защитит от поражения электричеством при утечке тока.

Важно! Не заземляйте ничего на батареи отопления, водопроводные стояки и арматуру. Это неэффективно, а в первых двух случаях может быть опасно для жизни вас и других жильцов

Больше советов по замене проводки в квартире вы можете узнать из статьи наших коллег, которые занимаются данным видом работ: http://mrelektrik.ru/zamena-elektroprovodki-svoimi-rukami/.

Надеемся, после прочтения этой статьи вам стало понятно, как поменять электропроводку в хрущевке своими руками и где идет старая проводка. Учтите, если у вас нет опыта электромонтажных работ вы можете совершить ошибки. Поэтому не рекомендуется приступать к работе в таком случае. Лучше вызвать электрика, хотя бы для консультации.

Также читают:

• Монтаж электропроводки в квартире
• Как выбрать УЗО
• Как собрать электрический щит
