Раскачка воды

Для получения нужного количества воды нужно либо вскрывать водоносный пласт, либо раскачивать ее. При вскрытии пласта питьевая вода идет в течение первых суток, но такой процесс требует малогабаритного бурового оборудования.

Вскрытие может быть прямым и обратным. В прямой методике воду закачивают в обсадную трубу и выкачивают из затрубного пространства буровой раствор. При обратном вода идет самотеком, а раствор выкачивают из ствола.

Раскачка занимает два-три дня погружным центробежным насосом, так как вибрационный быстро забивается илом.

Воду откачивают каждый раз при покрытии насоса. Перед включением насос поднимают и опускают на тросе для поднятия ила. Раскачивая, подсыпайте гравийную засыпку, так как она будет оседать.

Когда прозрачность воды поднимется до полуметра, раскачка считается оконченной. Опустите в воду эмалированную тарелку или крышку белого цвета – края ее должны быть видны при строго вертикальном наблюдении.

На этом создание скважины окончено. Далее она оснащается фильтром, автоматическим насосом и прочими устройствами для подачи и очистки воды.

Видео по теме: Добурились до воды

https://youtube.com/watch?v=4vxUTZDVNBQ

Подборка вопросов

• Михаил, Липецк — Какие диски для резки металла использовать?
• Иван, Москва — Какой ГОСТ металлопроката листовой стали?
• Максим, Тверь — Какие стеллажи для хранения металлопроката лучше?
• Владимир, Новосибирск — Что значит ультразвуковая обработка металлов без применения абразивных веществ?
• Валерий, Москва — Как выковать нож из подшипника своими руками?
• Станислав, Воронеж — Какое оборудование используют для производства воздуховодов из оцинкованной стали?

Абиссинский колодец

Абиссинская скважина на участке

Несмотря на свое название, «абиссинки» на самом деле являются скважинами, которые нередко называют «иглами». Ввиду небольшой глубины суточная производительность таких конструкций невысокая – не более 25 кубометров. Скважина характеризуется простотой конструкции и состоит из следующих элементов:

• конусообразного фильтра;
• поверхностного устройства для подачи воды (насосной станции или ручной «качалки»);
• трубы ø25 см.

Забивка «абиссинского колодца»

Вначале нужно уяснить ряд нюансов, связанных с установкой.

1. Недопустимо бурение вблизи туалетов, ЛОС, мусорных куч и т. д.
2. Монтаж «абиссинки» возможен лишь в том случае, если водоносный слой расположен не глубже 8 м от поверхности.
3. Поверхностный насос, используемый для подобных скважин, не способен справиться с твердой породой.
4. Ручной насос станет отличным дополнением к электрическому. Более того, он сделает водоснабжение участка автономным от электроэнергии.

Плюсы и минусы конструкции

К преимуществам «абиссинки» можно отнести:

• легкость монтажа (вся процедура обустройства занимает не более десяти часов);
• низкую цену установки;
• условную мобильность – при необходимости скважину можно разобрать и установить в другом месте;
• отсутствие необходимости в получении специального разрешения на бурение;
• низкую жесткость получаемой воды, минимальную концентрацию неорганического железа;
• возможность установки внутри здания.

Но есть и недостатки:

• просачивание загрязнений ввиду небольшой глубины;
• скважина подходит не для всех типов почвы.

Бурение скважины переносными установками

Изготовление конструкции

Вначале нужно подготовить все элементы скважины.

Шаг первый. В качестве фильтра используется труба ø25 см длиной 1-1,1 м. В стенках трубы проделываются щели по 2,5 см с шагом в 2 см (не на всю длину, а только на 80 см).

Изготовление фильтра

Шаг второй. Затем будущий фильтр обматывается стальной проволокой и закрывается сеткой из «нержавейки» размером 16х100 см. Для крепления сетки используются хомуты – их нужно устанавливать с шагом в 10 см.

Шаг третий. Еще один элемент фильтра – стальной наконечник длиной 10 см. Его можно предварительно заказать у токаря.

Забойник с конусом

Забойник с конусом

Шаг четвертый. Сетка с наконечником фиксируются посредством оловянного припоя.

Шаг пятый. Оставшиеся трубы нарезаются на отрезки по 1-1,5 м. На концах отрезков нужно нарезать небольшую резьбу.

Монтаж

Ниже приведен самый простой вариант монтажа, не требующий применения спецтехники.

Шаг первый. Вначале в требуемом месте выкапывается яма размером 1х1х0,5 м.

Шаг второй. Затем следует предварительное бурение при помощи простого садового бура. Примерно через полметра бур наращивается трубой ø12 см (для соединения используются болты и муфты из трубы несколько меньшего диаметра).

Шаг третий. После появления мокрого песка бурение прекращается и начинается собственно забивка. Ранее приготовленная конструкция устанавливается в скважину и забивается бабкой и обычной кувалдой. Для этого верхний участок трубы обматывается льном, на него надевается бабка. Удары наносятся по бабке до тех пор, пока труба не скроется полностью – после этого крепится следующий отрезок и процедура повторяется.

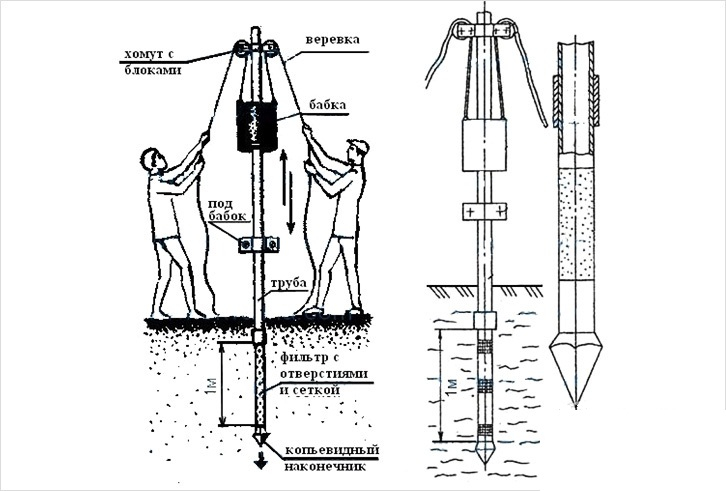

Бурение абиссинского колодца схема

Периодически в трубу заливается вода и производится прослушивание. Через каждые полметра труба поворачивается по часовой стрелке, при этом нужно следить за звуком:

• в крупнофракционном песке будет издаваться скрежет;
• в мелкофракционном – шелест;
• в глинистом грунте никаких звуков не будет.

При появлении шума скважина заливается водой. Если вода исчезает медленно, значит, нужно пройти еще полметра, а если достаточно быстро, то всего 30 см.

Ручной насос

Ручной насос

Шаг четвертый. Остается лишь установить насос. Конструкция ручного насоса предельно проста – поршень, установленный в полый металлический цилиндр. По окончании установки скважина прокачивается до тех пор, пока не появится чистая вода. Основание заливается цементным раствором. При желании «абиссинку» можно подключить и к насосной станции.

Абиссинский колодец

Ни в каком особом уходе «абиссинские колодцы» не нуждаются. Вероятно, лет через десять снизится водоподача, но это легко исправить чисткой фильтра или промыванием шахты сильным напором воды.

Прокачка скважины

Советы и рекомендации

• Если в доме люди проживают сезонно, оборудование также можно разместить внутри, но в этом случае размещают подземный кессон. Поскольку в период, когда дом будет пустовать, вода в скважине может замерзнуть, а кессон сохранит положительную температуру. При этом внутри самого дачного домика нужно обязательно слить воду из системных труб.
• Если грунт на участке проблемный, то водопроводную трубу желательно защитить специальным кожухом. Электрокабель также помещается в защитную трубу ПНД. Гидравлическое оборудование лучше подключать к системе через специальные вентили. Разборные соединения удобнее обслуживать и заменять при поломке.

Вне зависимости от выбранного типа оборудования в схему подключения нужно обязательно включить обратный клапан, который монтируется после насоса

Учтите, что фильтр грубой очистки устанавливается перед емкостью гидроаккумулятора.В процессе эксплуатации скважины важно тщательно следить за уровнем давления пневматического устройства мембранной емкости.
Проверять нужно каждый месяц, а при необходимости подкачивайте компрессором.В заключение нужно отметить, что при самостоятельном обустройстве скважин на воду стоит понимать процесс добычи полезных ископаемых, который регулируется законодательством.

• Во многих случаях регистрация вновь созданной скважины невозможна без получения лицензии. Ответственность за нарушение предусматривает штраф. Физическим лицам за нарушение этой нормы придется заплатить до 5 тыс., а юридическим – до 100 тыс. рублей.
• Без регистрации и получения лицензии на бурение возможен забор ресурсов из пластов, не используемых для систем централизованного водоснабжения. Если из скважины производится отбор не более 100 кубов. Если отбор воды производится для собственных нужд и не предполагает предпринимательской деятельности.

В следующем видео вас ждет обустройство скважины и ввод водопровода в дом.

Оборудование для автономного водоснабжения

Для обустройства водопровода из скважины помимо насоса нам потребуется другое специальное оборудование, необходимое для нормального функционирования сооружения.

Герметичная емкость для защиты оголовка

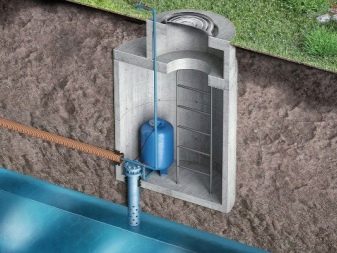

Важный конструктивный элемент для обустройства скважины – кессон. Это герметичная камера, в которой располагается оголовок скважины. Она защищает сооружение от промерзания в холодное время года и от проникновения грунтовых вод.

Кроме того, внутри емкости располагается все необходимое для функционирования скважины оборудование. Поэтому размеры кессона должны быть достаточными для того, чтобы внутри поместились приборы и спустившийся для обслуживания или ремонта человек.

Кессон надежно защищает оголовок скважины от низких температур и грунтовых вод. Здесь же можно разместить все необходимое оборудование

Герметичная камера может быть выполнена из разных материалов: пластика, бетона, металла, кирпича или полимерпеска. Каждый из вариантов имеет свои достоинства и недостатки.

Форма емкости может быть любой, но чаще всего она имеет круглое или четырехугольное сечение. Кессон можно купить в готовом виде или изготовить самостоятельно. В любом случае емкость должна быть оборудована люком с плотно прилегающей крышкой.

С обустройством кессона для автономного источника воды ознакомит ролик:

Гидроаккумулятор для формирования напора

Устройство представляет собой емкость, разделенную эластичной мембраной. Один из получившихся отсеков заполнен воздухом, второй – водой. Поступающая в бак вода растягивает мембрану, уменьшая тем самым объем первого отсека.

Чем больше воды, тем выше давление в первой камере. После того, как потребитель открывает кран, количество воды уменьшается, и давление в воздушном отсеке снижается.

Гидроаккумулятор дополняется датчиком, который следит за давлением в камерах. Когда оно опускается ниже заданной отметки, прибор подает сигнал на включение насоса и вода из скважины поступает в систему.

Как только давление поднимется до определенного уровня, насос выключается. Гидроаккумулятор используется для создания в водопроводе давления, достаточного для работы бытовых приборов.

Гидроаккумулятор необходим для защиты насоса от преждевременного износа, кроме того, он создает необходимое для работы бытовых приборов давление в системе

Некоторые из них, например, проточные водонагреватели, посудомоечные и стиральные машины нуждаются в давлении не ниже 0,5-0,7 атмосфер.

Кроме того, устройство защищает насос от преждевременного износа. Без гидроаккумулятора оборудование будет включаться слишком часто. А это для него крайне нежелательно, ведь включение насоса чаще, чем 10 раз в минуту увеличивает его износ на 40%.

Система фильтров для очистки воды

Фильтры необходимы для скважин любого типа. Даже глубокие артезианские «выдают» воду с высоким содержанием железа, тяжелых металлов и других не полезных микроэлементов. Поэтому очистка такой воды необходима.

Подобрать нужный тип фильтра можно только после проведения анализа воды. Полноценная система очистки в максимальной комплектации будет выглядеть следующим образом:

1. Сетчатый фильтр грубой очистки. Ставится перед насосом и перед гидроаккумулятором.
2. Фильтр механической очистки. Устройство задерживает включения размером 80-100 мкм. Представляет собой колбу со сменным волокнистым наполнителем.
3. Блок аэрации. Насыщает кислородом проходящую через него воду.
4. Комплект специальных фильтров. Каждый из них устраняет излишки определенного элемента: железа, калия, натрия, солей и т.п.
5. Блок биологической защиты. Представляет собой угольный фильтр или ультрафиолетовый излучатель, которые устраняют из воды микроорганизмы.
6. Фильтр тонкой очистки. Останавливает включения размером до 5 мкм, что полностью избавляет жидкость от осадков и посторонних примесей.

В качестве дополнения может быть установлен фильтр с обратным осмосом, что позволяет получить питьевую воду высочайшего качества.

На рисунке схематично представлен один из вариантов сооружения водопровода из скважины (кликните для увеличения схемы)

Установка подземного кессона

Самым распространенным способом, как обустроить скважину на даче своими руками, является использование над скважиной защитного колодца. На техническом языке его называют кессоном. Преимущество такого колодца заключается в отсутствии загромождения территории: на поверхности земли остается только небольшой люк. Для теплоизоляции подземного сооружения затрачивают на порядок меньше средств, чем в случае с наземным павильоном. Технология установки кессона подразумевает его заглубление ниже уровня промерзания почвы. Как результат, в зимнее время объект будет частично обогреваться теплом из грунта.

Готовые кессоны заводского производства в широком ассортименте представлены в продаже. Для удешевления задачи, как обустроить скважину для воды, колодец сооружают своими силами (прочитайте: «Как сделать колодец для скважины своими руками — инструкция»). Заводские модели не требуют дополнительной подготовки перед монтажом. Все, что нужно – выкопать яму нужной глубины и опустить туда конструкцию. Резервуар уже оснащен специальными технологическими отверстиями. Используя герметичные манжеты, внутрь них укладывается водопровод и питающая проводка.

Материалом изготовления готовых колодцев выступает сталь или полимеры. Изделия из металла демонстрируют большую прочность, стойкость к морозному пучению и ударным воздействиям. Их разрешается устанавливать на участках с нестойкими почвами, которые иногда смещаются. Пластиковым емкостям не страшна кессоны коррозия, воздействие влаги и конденсата. Единственным недостатком готовых кессонов для благоустройства скважины является их стоимость. Это компенсирует быстрая установка и отсутствие необходимости в дополнительной гидроизоляции.

Чтобы сэкономить финансы, некоторые владельцы скважин решаются соорудить кессон самостоятельно. Если все сделать правильно, такая конструкция будет даже прочнее своего заводского аналога. Однако необходимо заранее готовиться к значительным временным и трудовым затратам. Самым простым способом обустройства скважины дома является погружение в почву двух колодезных колец из бетона. Сооружение оформляется сверху крышкой: удобнее, если в ней будет люк с горловиной. На дно укладывают слой бетона.

Процедура гидроизоляции железобетонного кессона обычно вызывает проблемы. Для наружной укладки применяют битумные рулоны или качественную мастику. Чтобы реализовать такой подход, котлован должен быть значительно шире размеров кессона. При внутренней изоляции производится качественная заделка швов и обработка стен, дно и крышки. Для этих целей используют полимерно-цементный материал.

Обустроить скважину своими руками можно не только при помощи заводских колец. Иногда используются монолитные или кирпичные конструкции из качественно обожжённого красного кирпича. Еще один бюджетный вариант, как правильно обустроить скважину – применить мелкоразмерные блоки из бетона. Для этого сгодится также старая металлическая бочка.

Адаптер для скважины

Лучшими способом, как благоустроить скважину, является использование павильона или кессона. Именно эти сооружения способны надежнее всего защитить источник водоснабжения. Недостатком этих решений является их дороговизна. Если ставится задача обустройства скважины на участке солидного коттеджа, подобные траты являются вполне объяснимыми. Иное дело, когда скважина обеспечивает нужды небольшого сельского дома или дачи. Как правило, владельцы подобных строений не могут похвалиться огромными средствами.

Бюджетным вариантом устройства скважины на участке является скважинный адаптер. Он дает возможность коммутировать подающую трубу напрямую с обсадной трубой скважины. Это позволяет исключить применение кессона. Есть и неудобство: в случае возникновения потребности в ремонте адаптер нуждается в раскапывании (его во время монтажа укладывают в траншею). Как показывает практика, этот надежный элемент довольно редко выходит из строя.

В состав скважинного адаптера входит два основных блока:

1. Наружный. Располагается по внешней стороне обсадной трубы. Его назначение – обеспечить коммутацию с водопроводом, подающим жидкость в дом.
2. Внутренний. Служит для подключения трубы от помпы.

Наружный и внутренний блок обладают радиусной конфигурацией, которая повторяет очертания ствола. Для коммутации элементов между собой применяют парный герметичный уплотнитель. Чтобы обустроить скважину своими руками, необходимо установить адаптер ниже глубины промерзания почвы.

По ходу монтажа необходимо четко выполнять следующие этапы:

• Обсадную трубы необходимо вывести так, чтобы ее конец оказался на небольшой высоте над уровнем земли.
• Для защиты обсады от загрязнений верхний край оформляется крышкой с отверстием для питающего погружную помпу электрического кабеля.
• Зимой в случае значительного понижения температуры возникает реальная угроза проникновения холода внутрь скважины: он начинает двигаться по обсадной трубе. В регионах с суровыми зимами (где мороз достигает -20 градусов) практикуют дополнительное утепление скважины. Для этого ее на зиму укрывают еловыми ветками, сеном, соломой и другими натуральными материалами.

Данный вариант, как обустроить скважину своими руками, превосходит использование кессона своей дешевизной. К слабым сторонам применения адаптера можно отнести сложность обслуживания, риск механических повреждений электрической проводки и не очень надёжное крепление насоса. В этом случае вместо традиционного троса применяют непосредственную фиксацию на водопроводной трубе. Используемое оборудование может быть размещено исключительно внутри дома. Перед тем, как оборудовать скважину своими руками с помощью адаптера, необходимо обзавестись специальным ключом с длинной насадкой. Чтобы реализовать процесс, потребуется определенный технический опыт и аккуратность.

Подбор и монтаж оборудования для поставки воды

Оборудование для индивидуального водоснабжения состоит из следующих элементов:

• Насоса, он может быть погружным либо располагаться на поверхности.
• Автоматики, управляющей работой насоса и предохраняющей его от перегрузок.
• Гидроаккумулятора, открытого либо закрытого (мембранного бака). Последний предпочтительнее, он обеспечивает стабильное давление в водопроводе.

Характер обустройства скважины в значительной степени определяется типом и местом установки водоснабжающего оборудования. Рассмотрим основные варианты комплектации источника оборудованием.

Поверхностный насос для неглубокой скважины

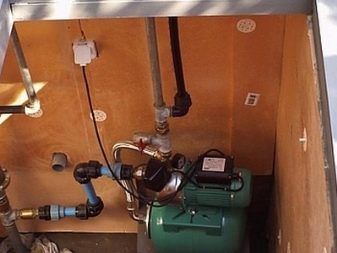

Поверхностный насос ощутимо дешевле, проще в установке и обслуживании, чем погружной. Наиболее рациональный и экономически оправданный вариант — комплектная насосная станция «три в одном», в состав которой входит поверхностный насос, относительно небольшой (20-60 л) мембранный бак и вся необходимая автоматика.

К поверхностному насосу подключается две трубы: одна из них заводится в скважину, вторая идет от насоса к водопроводной системе.

Погружаемый в водозаборную выработку шланг или жесткую трубу оснащают сетчатым фильтром, который предотвращает попадание в насос абразивных минеральных частиц.

Перед включением поверхностный насос нуждается в заполнении водой, необходимой для охлаждения и нормальной работы двигателя.

Перед выходом воды из насоса в водопроводную сеть есть фильтр тонкой очистки, предназначенный для защиты последующего оборудования и для подготовки воды к употреблению.

В скважину опускают только всасывающий шланг. Таким образом, упрощается обустройство скважины, обслуживание насоса. К тому же шланг имеет небольшой диаметр, что позволяет использовать его в так называемых «нортоновских скважинах» (абиссинских колодцах), куда погружной насос просто не поместится.

Из-за малой высоты подъёма насосные станции с верхним расположением помпы зачастую приходится устанавливать максимально близко к устью скважины. В противном случае придётся дополнительно преодолевать гидравлическое сопротивление от источника воды до места в доме, где установлен насос.

Погружной насос для глубокой скважины

Для подъёма воды из скважин глубиной более 10 м приходится использовать погружные насосы. Правильный выбор помпы и определение её высоты подвеса в обсадной трубе — отдельный и довольно непростой вопрос.

В рамках темы статьи нам лишь нужно понять, каким дополнительным оборудованием оснащается насос, как он монтируется, подключается.

• Если откачка воды будет производиться с глубины более 10 м, требуется погружной насос.
• Перед установкой погружной насос подключается к подающему воду шлангу. Для удерживания агрегата используется трос.
• Процессы подключения и обслуживания глубинных насосов максимально упрощены, чтобы не вызывать затруднений даже у неопытного владельца.
• Подготовить глубинный насос к установке в скважину можно без затруднений, четко следуя указаниям инструкции.

Мембранный бак и управление можно размещать довольно далеко от устья скважины, расстояние до источника незначительно влияет на работу системы. Отличное место для размещения оборудования — сухое и чистое техническое помещение в доме, в подвале или первом этаже.

Схема автономного водоснабжения на основе погружного насоса. Мембранный бак можно располагать на довольно большом расстоянии от скважины

Обсадка скважинного ствола

Для обсадки скважинного ствола самый лучший вариант – стальные трубы. Подойдут полимерные собраться, но в плане прочности при заглублении в грунт они не слишком хороши. Опять же продавливать в скважину обсаду будет не гидравлика, а ручные усилия, а легкие пластиковые трубы в ручную выработку вовсе не просто заглубить.

Обсадку собирают из отдельных звеньев, длиной примерно по 2 м. Можно и больше, но их будет неудобно устанавливать в ствол во время бурения. Потому, хоть и будет в обсадной колонне много соединений, но используют лучше использовать подходящий для работы размер.

Первое звено устанавливается после двух/трех ходок. Затем ее постепенно продавливают, уложив сверху брусок для приложения собственной силы и веса. При бурении вращательным методом заглубление обсады проводится следом за извлечением инструмента с грунтом.

Применение ударно-канатного метода в сыпучих породах заставляет заглублять обсадку с некоторым опережением снаряда, иначе бур будет бесконечно черпать слой, не продвигаясь вниз.

Установка обсадки производится одновременно с бурением выработки. Трубы соединяются по резьбе или посредством сварки. Обсадку на время работ фиксируют хомутом

Соединяют звенья обсадки сваркой или резьбовыми муфтами, но лучше всего изначально подобрать трубы с резьбой. По мере заглубления их проще и удобней навинчивать, чем постоянно варить и проверять на дефекты шов.

Бурить продолжают, пока не пройдут водоносный слой и не углубятся в нижележащий водоупор минимум на 0,5 м. После этого колонну обсадных труб слегка “вытягивают” на поверхность, чтобы выйти из водоупорного слоя. Затем производят прокачку водозаборной выработки, чтобы избавиться от разрушенной в процессе бурения породы.

По завершению промывки внутрь обсаженного ствола устанавливают еще одну колонну труб со скважинным фильтром, который избавит воду от загрязнения и защитит насос. Теперь можно установить насос, тип которого подбирают в зависимости от глубины водоносного горизонта.

Финальным этапом организации собственного источника воды является обустройство ее устья. Для этого сооружают кессон или ставят приобретенный в магазине оголовок.
