Чем хорош погружной насос для колодца малыш: описание разновидностей и нюансы использования

Принцип действия

Функционирование насоса Малыш осуществляется следующим образом:

• бытовая электроэнергия подается непосредственно к агрегату;
• электромагнит притягивает к себе «якорь»;
• после смены полюса магнита сердечник отходит в другую сторону;
• указанные колебания, как правило, совершаются приблизительно с частотой 100 раз в секунду;
• колебательный момент с помощью штока передается к поршню, что в свою очередь, создает напор, который двигает воду дальше по системе;
• обратный клапан на всасывающем патрубке не дает воде вернуться обратно.

Как видим, принцип работы помпы Малыш весьма несложный и понятный.

Лучшие погружные дренажные насосы

Насос погружной дренажный устроен таким образом, что внутренний механизм и крыльчатка ведут стабильную работу в тяжелых условиях. Это откачивание грязных вод с различными примесями: песок, частички ила, мелкие камни. Это выносливый, рабочий аппарат, который помогает отводить талую воду из подвалов, погребов при подтоплении. Отлично справляется с технической жидкостью из сливных ям, котлованов.

Karcher SP 1 Dirt

Немецкое качество по самой привлекательной цене. Дренажный насос с вертикальной установкой, небольшим весом 3.66 кг. Корпус изготовлен из прочной нержавеющей стали. В нижней части расположены широкие прорези для всасывания частиц размером 20 мм. Отличается маленьким энергопотреблением 250 Вт. Максимальная глубина установки до 7 м. Пропускная скорость 5.5 куб. м/час. Напор по магистрали 4.5 м.

Оборудован поплавковым механизмом с автоматическим контролем уровня воды. Предусмотрена термозащита от перегрева, холостого хода. Крепкая ручка для переноса, есть реле для переключения режимов автомат/ручной. Гарантийный срок 2 г.

Достоинства

• Стабильное КПД;
• Минимальное энергопотребление;
• Легко пропускает частицы 20 мм;
• Надежное уплотнительное кольцо из керамики;
• Небольшая стоимость.

Недостатки

После прокачки грязной воды нужна промывка чистой водой.

В силу конструктивных особенностей, небольшого веса, стабильной производительности Karcher SP 1Dirt можно часто встретить в частом секторе. За счет небольшого веса, компактных размеров, насос удобно переносить для установки в любое место.

Лучшие бензиновые мотоблоки

Зубр НПГ-М-750

Лучшее бюджетное предложение отечественного производителя, хорошее соотношения качество/стоимость. Недорогая модель с отличными характеристиками. Максимальный мощь по магистрали 9 м, пропускная скорость позволяет прокачивать за один час до 13.5 куб. грязной воды. Оптимальный размер пропускаемых твердых частиц 35 мм. Несмотря на небольшую глубину погружения всего 7 м, дренажник быстро справляется с поставленной задачей.

Малый вес 4.7 кг, удобная ручка позволяют легко переносить аппарат без посторонней помощи. Среднее энергопотребление 750 Вт. Имеет встроенную термозащиту от перегрева. Поплавковый механизм контроля уровня воды, защищает устройство от холостого хода. Производитель порадовал долгой гарантией – 5 лет.

Достоинства

• Отличное соответствие цена/качество;
• Прочный нержавеющий корпус;
• Защита от холостого хода;
• Реле для регулировки Выкл/Вкл;
• Легкий вес.

Недостатки

Не обнаружено.

По отзывам экспертов, это единственная модель погружного дренажника, которой производитель не побоялся установить самый длительный срок гарантии.

AL-KO Dive 55500/3

Погружная модель дренажного насоса немецкого производителя, отличается высоким качеством комплектующих. Прочный износостойкий корпус, высокая герметичность является отличительной характеристикой. Мотор надежно защищен от холостых оборотов в условиях критично низкого уровня воды. Пропускная способность – 5,5 кубометров за час. Это хороший показатель, для обеспечения водоснабжения, орошения участка и других целей.

Устройство рассчитано на работу только с чистой водой, так как размер пропускаемых твердых частиц всего 0,5 мм. Компактные габариты, небольшой вес 7,5 кг, максимальный напор по магистрали 30 м. Среднее энергопотребление 800 Вт.

Достоинства

• Немецкое качество;
• Тихая работа мотора;
• Стабильность мощность;
• Защита от холостого хода;
• Приемлемая цена.

Недостатки

• Не работает с грязной водой;
• Нет термозащиты от перегрева.

Так как дренажник рассчитан на пропуск твердых частиц всего 0,5 мм, его категорически запрещается использовать для откачки грязной воды. Работает только с водой из отстойников, накопительных резервуаров с дождевой водой.

Виды

Насосы «Малыш» по особенностям конструкции можно разделить на несколько разновидностей:

Насосы с верхним забором воды. Практика показала, что подобные водяные насосы очень хорошие. Обусловлено это тем, что основная конструкция насоса располагается снизу и имеет полноценное охлаждение при работе. К тому же в такую установку не попадут загрязнения вроде песка, ила и так далее. Такие насосы отлично подойдут как глубинные для скважины. Хотя их лучше использовать все же на небольшой глубине.

Насосы с нижним забором воды нуждаются в более деликатных условиях при эксплуатации. Также их приходится постоянно контролировать. В таких насосах нет автоматики, а также элементов, обеспечивающих термозащиту, поэтому им нельзя работать даже очень непродолжительное время без воды. Как только насос с нижним забором перегреется, он тут же выйдет из строя. Рекомендуется для таких моделей применять механические фильтры.

Всего насосы серии «Малыш» делятся на три модели:

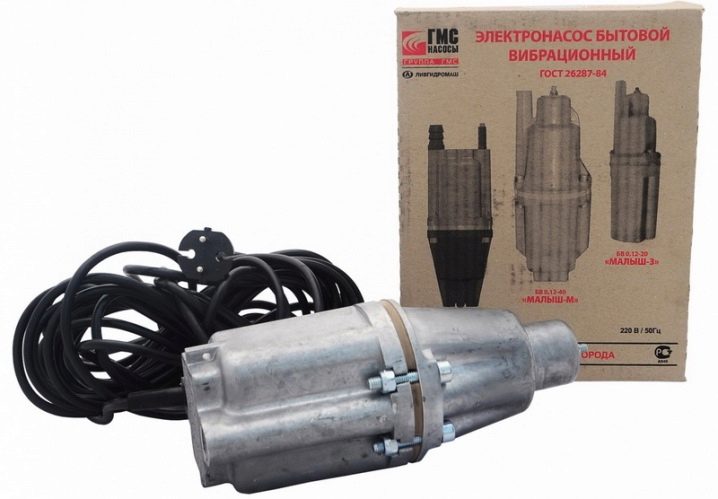

Классический «Малыш» является базовой моделью с нижним забором воды. Наиболее эффективен такой насос при работе на открытых водоемах, когда нужно подавать воду на большие расстояния, при откачке воды из подвалов и нижних этажей. Может откачивать воду до минимально возможного уровня. На него рекомендуется устанавливать специальные фильтры, чтобы внутрь не попали частички грязи.

Технические характеристики данной модели и условия эксплуатации следующие:

• тип погружного насоса: колодезный, скважинный;
• механизм насоса – вибрационный;
• максимальный напор – 60 метров;
• максимальный расход – 25 л/мин;

• глубина погружения в воду – 3 метра;
• потребляемая мощность – 240 Вт;
• потребляемый ток – 3,4 А;
• диаметр насоса – 98 миллиметров;
• уровень защиты – IP x8;

• размеры: ширина – 98 миллиметров, длина – 98 миллиметров, высота 255 миллиметров. Насосы данной модели могут иметь маркировку в виде букв.
• температура транспортируемой воды варьируется от 1 до 35 градусов;
• горизонтальная транспортировка воды производится максимум на 100-150 метров;
• вертикальная транспортировка воды производится не более чем на 40 метров;
• водоснабжающая система должна иметь не более трех точек забора воды;
• средняя производительность – 1 050 л/час;

• массовая концентрация механических примесей – не более 0,01%;
• отсутствует защитная автоматика от перегрева, фильтр от загрязнений, реле давления;
• устройство можно погружать на глубину не более 5 метров;
• корпус устройства изготовлен из алюминия;
• работает от обычной сети 220 В.

«Малыш (К)», по сути, классическая модель, но только с дополнительной термозащитой. В корпус насоса встроено термореле, которое при перегреве сразу отключает насос. Таким образом, данную модель можно оставлять длительное время работать даже без присмотра. «Малыш (П)» также является базовой моделью, но только с корпусом из пластмассы. Такой корпус является менее надежным и прочным. С такими насосами нужно обращаться аккуратнее, чтобы на корпусе не появились трещины.

«Малыш-М» имеет аналогичные классической модели технические характеристики. Основное отличие данной модели заключается в ее конструкции, в которой забор воды происходит сверху. «Малыш-3» является самой популярной моделью в серии. Его рекомендуют использовать для источников, у которых небольшой дебит, а диаметр превышает 8 сантиметров.

Технические характеристики данной модели имеют следующие отличия:

• наличие автоматической защиты от перегрева.
• напор – 20 метров;
• выдача воды – 0,432 кубометра в час;
• номинальная мощность – 165 Вт;
• насос и электропривод расположены в монолитном герметичном блоке;

2 Преимущества агрегатов

Аппараты компании Промэлектро имеют ряд преимуществ:

• продолжительный эксплуатационный период;
• экономное потребление электричества;
• гарантийные обязательства от производителя;
• бюджетная стоимость;
• низкий уровень шума при использовании;
• компактность;
• не требователен к перепадам напряжения;
• достаточная комплектация прибора;
• отсутствие технического обслуживания;
• простота ремонта.

Эти положительные стороны выделяют агрегаты над другими.

2.1
Выбор агрегата

Для продолжительной работы аппарата необходимо подобрать устройство в соответствии с условиями эксплуатации. Для выбора необходимо узнать следующие показатели:

• объем дебета воды в колодце должен быть выше, чем производительность агрегата;
• достаточное, без перепадов напряжение в сети необходимо для нормального функционирования прибора;
• диаметр скважины должен быть не менее 12 сантиметров в диаметре;
• насос необходимо полностью погрузить в воду перед включением;
• мощность прибора рассчитывается в зависимости от количества жильцов в доме. Для семьи из трех взрослых людей расход воды в среднем 1,8 кубических метров в час;
• для достаточной подачи воды необходимо подобрать агрегат с достаточным напором.

2.2
Монтаж аппарата

Перед установкой проводят подготовительные работы.

Патрубок напора подсоединяется к агрегату, подобрав его диаметр в соответствии с показателем на приборе.

Если система замкнута, необходимо установить обратный клапан. Монтаж клапана производят в напорный патрубок или трубу.

Соединение помпы с трубопроводом провизводят, используя муфту. К верхней части трубы также присоединяем муфту, соединив ее с оголовком.

Страховочный трос продевается через проушины.

При погружении аппарата в скважину необходимо помнить, что трос не должен располагаться в натяжку.

В колодце-основная функция троса-поддержание.

Погружается насос на глубину не превышающую 10 метров, с расстоянием до дна не менее 40 сантиметров. При монтаже прибора необходимо соблюдать показатели погружения, указанные в паспорте скважины.

2.3
Обслуживание

При эксплуатации насосов Водолей БЦПЭ, необходимо проводить периодические чистки и осмотры. Последовательность работ:

1. Прибор поднимают из скважины.
2. Аппарат осматривают на наличие ржавчины.
3. При прокручивании рабочего вала, его ход должен быть плавным.
4. При разборке аппарата необходимо осмотреть шарикоподшипники.
5. При заниженном уровне масла, его необходимо восполнить.
6. Масло не должно проходить через сальник.
7. Если лопасти износились их необходимо заменить, чтоб не снизить мощность прибора.

При правильном выборе, установки и эксплуатации моделей 0,32 или 0,5 Водолей аппараты прослужат длительный срок без поломок. Агрегаты серий 0 5 63 или любые другие отличаются надежностью, прочностью и простотой в обслуживании.

Чтобы проживание в собственном загородном доме было максимально комфортным, в первую очередь необходимо определиться с тем, каким образом будет организована его система водоснабжения и водоотведения. В идеале она должна быть автономной. И в качестве устройства, подающего воду в дом, специалисты рекомендуют использовать скважинный насос Водолей технические характеристики которого находятся на достаточном уровне для обеспечения потребностей среднестатистической семьи за весьма небольшие деньги.

Основное предназначение данного устройства — обеспечение водоснабжения домов и дачных участков с подъемом воды с глубины до 100 метров со скоростью 0,32 — 1,6 л в секунду. Погружные насосы для скважин Водолей предназначены для бытового использования, включая:

• Доставку воды из скважин различного типа (пробуренных на песок и известняк) диаметром от 110 мм.
• Обеспечение водой жилых зданий, дачных домиков без централизованного водопровода.
• Полива приусадебного участка из колодцев, водоемов и других резервуаров открытого типа.

Особенности ремонта насоса Малыш своими руками

Необходимость в ремонте насоса Малыш чаще всего возникает из-за того, что в механизм из воды попадает мелкий мусор, а также образуются илистые отложения. Поэтому для продления срока службы оборудования, его необходимо регулярно разбирать и чистить. Видео ремонта насоса Малыш своими руками можно легко найти в интернете. Оно наглядно демонстрирует, что ремонт осуществляется в следующей последовательности:

• перед тем как начать разбирать насос для воды для дачи Малыш, следует сделать на корпусе насечки, которые будут отмечать взаимное расположение частей. Это облегчит сборку после окончания ремонта;
• затем нужно по очереди ослабить каждый из винтов, которые соединяют между собой части корпуса. Обычные винты можно при сборке заменить на болты с перпендикулярными прорезями или же на винты под шестигранный ключ. Для того чтобы ослаблять винты было проще, корпус можно сжать тисками в местах уступов под винты;
• после снятия корпуса погружного вибрационного насоса Малыш, необходимо установить поршневой диск — это очень важный момент, так как установка должна осуществляться строго параллельно седлу.

Встроенная автоматическая система защиты помогает насосу справиться с перепадами напряжения

Когда насос разобран, можно приступать к его чистке и ремонту. Помимо засоров, одной из частых причин поломок агрегата может стать отслоение эпоксидного компаунда в результате расширения корпуса при перепадах температур. Осуществить ремонт водяного насоса Малыш своими руками при такой поломке достаточно просто. Для начала следует небольшим молоточком простучать корпус, чтобы определить места отслоения компаунда. Там, где он отошел, звук будет тоньше. Потом нужно извлечь узел с компаундом, и при помощи болгарки нанести на корпус насечки. Такие же насечки в виде сетки нужно нанести на узел.

Затем на узел и на внутреннюю поверхность корпуса наносится герметик, лучше всего подойдет клей для стекла или другой аналогичный состав. Узел с нанесенным герметиком вставляется в корпус, к нему прилагается усилие около 300 кг. После того как герметик застынет, насос нужно собрать в обратном порядке.

В состав ремкомплекта насоса Малыш может входить герметик, но иногда надежнее воспользоваться дополнительными средствами.

Один из важных моментов при сборке насоса – это совпадение отверстий, которые расположены в центральной и верхней части резиновой прокладки устройства. Эти узлы симметричны, поэтому их взаимное расположение можно перепутать. Работоспособность устройства можно легко проверить, опустив его в ведро с водой. Высота струи воды из выходного патрубка без шланга должна составлять примерно 30 см.

Габаритные размеры электронасосов «Малыш»

Модельный ряд и производители

Изначально “Родничок” разрабатывался для промышленных целей. Но учитывая, что мощные насосы такого типа нуждаются в большом количестве электроэнергии, разработчики решили сделать упор на частного потребителя.

В результате создали компактную модель вибрационного погружного типа, которая и по сей день успешно применяется в быту.

На сегодняшний день официальным производителем классического насоса “Родничок” является УЗБИ – Уральский завод бытовых изделий, выпускающих две модификации насоса:

• “Родничок” БВ-0,12-63-У — вариант с верхним забором воды;
• “Родничок” БВ-0,12-63-У — вариант с нижний забором воды.

Обе модели могут комплектоваться шнуром электропитания 10м, 16м, 20м или 25м.

Также выпуском насосов “Родничок” занимается московский завод ЗАО “Зубр-ОВК”, выпускающий модель под названием “Родничок ЗНВП-300”, которая мало чем отличается от классических электронасосов, производимых УЗБИ.

Вибрационные погружные насосы для бытового использования, выпускаемые под маркой “Родничок” соответствуют ГОСТ и являются надёжным, безопасным и долговечным оборудованием

Учитывая, что “Родничок” не столь известный и народно любимый насос, как тот же “Малыш”, крайне редко можно встретить его подделки.

Доступная цена электронасоса объясняется простотой его конструкции и использованием только российских деталей для его производства.

Нужен ли стабилизатор

Стабилизатор для насоса Малыш может и не идти в базовом комплекте, но все-таки его стоит приобрести

Ведь чем меньше перепадов напряжения будет выдерживать насос, которые часто бывают при грозах в частном секторе, тем дольше он сможет прослужить:

• Насосы, особенно те, которые работают от обычной розетки, очень чувствительны к перепадам напряжения, и Малыш далеко не исключение.
• Бывают также случаи, когда напряжение в электрической сети по тем или иным причинам падает.
• Как показали лабораторные исследования, при немного меньшем напряжении чем 190 В, насос не сможет накачать воду.

Вообще, все стабилизаторы подразделяют на три вида:

• Релейные.
• Электромеханические.
• Тиристорные.

Принцип действия и азы ремонта

Насосы вибрационные малыш верхний забор работают на основе свойств электро-магнитных колебаний

Конструкция насоса Малыш включает в себя клапан-поплавок, который приводит в движение мембрану, что засасывает воду:

• Инструкция к этому прибору для перекачки воды гласит о том, что в него встроена автоматическая система, которая охраняет от перегревания обычным отключением.
• Лучше всего покупать для себя насос именно с верхним забором воды, потому что в этом случае двигатель находится снизу и охлаждается от близости холодной воды.

Кроме того, если всасывающее отверстие находится именно сверху, тогда насос не затягивает в себя осадки и ил. А как выполняется ремонт подробно рассказывается на видео в этой статье.

https://youtube.com/watch?v=z13bUEX9eQo

Несколько советов

Насосы с нижним забором воды более дешевые, но за их работой нужно постоянно следить, так как они могут засосать отложения со дна, перегреться и сломаться. Вот их обязательно нужно снабжать хорошим фильтром.

Итак:

• Конечно, при выборе насоса лучше отдать свое предпочтение именно модели с термозащитой, которая обережет двигатель от перегреваний.
• Если у приобретенного вами насоса еще не окончился гарантийный срок, то не поленитесь и отвезите его в сервисный центр, так как специалисты, кроме замены изношенных деталей, проведут полную диагностику и дадут гарантию на новые детали.
• Если срок гарантии вышел, то вы вполне в состоянии заменить исхудавшие клапана самостоятельно. Правильно подобранный режим и мощность могут уберечь оборудование от преждевременных поломок и перегревов.

Гидроаккумулятор для насоса Малыш, схема которого представлена на фото, нужен для поддержания стабильного напора в водопроводе.

Также он помогает уменьшить число включений насоса и гасит гидроудары в системе

Если у вас вдруг пропадет электричество, то благодаря этому баку вы все же будете иметь некоторый запас воды в доме. На фото в этой статье вы можете детально увидеть порядок монтажа насоса «Малыш».

Как подключать

Насос должен быть погружен на достаточную глубину, иначе в систему начнет попадать воздух

Насосы «Малыш» нужно устанавливать согласно инструкции, в противном случае значительно снизится срок службы оборудования.

Еще до установки стоит провести некоторые подготовительные работы:

• Просчитайте, насколько глубоко должен находиться насос.
• Приобретите шланг нужной длины и диаметра.

Рассмотрим подробнее:

• От шланга зависит очень многое: и производительность насоса, и нагрузки, и давление в системе.
• При использовании насоса с нижним водозабором, вы должны расположить шланг в полуметре от дна колодца. А если водозабор верхний – то его можно опускать на самое дно.
• Вашим помощником при опускании может стать капроновый шнур либо стальной тросик.

Не забудьте дополнительно приобрести фильтр, если, конечно, он не шел в комплекте. Как правило, фильтр, выглядит как цилиндрическая прокладка, которую составляют пористые материалы.

Отзывы говорят о том, что этой прокладки вполне достаточно для обеспечения защиты насоса от крупных частиц.

Особенности установки и подключения

Главное правило: насос должен монтироваться в вертикальном положении, иначе срок его службы серьезно снизится. А глубина его погружения должна быть такой, чтобы всасывающее отверстие всегда находилось в воде. Поэтому нужно знать нижний динамический уровень воды в вашем источнике.

Динамический и статический уровни

Инструкция по установке:

• Приготовьте шланг для подачи воды. Его длина должна соответствовать глубине погружения, а диаметр – диаметру напорного патрубка;
• Закрепите шланг на патрубке с помощью пластикового хомута;
• Зафиксируйте на всасывающем патрубке фильтр. Это особенно касается насосов с нижним водозабором, так как механические примеси, попадающие в рабочую камеру устройства, приводят к быстрому износу обратного клапана и поршня, забивают шланг, что приводит к критическому повышению давления внутри прибора;

• Убедитесь, что длина сетевого кабеля является достаточной. Если это не так, его нужно нарастить своими руками, но так, чтобы место соединения было выше уровня колодца;
• Пластиковыми хомутами объедините шланг и кабель, чтобы последний не мог сползти вниз, но находился в ненатянутом состоянии;

Монтаж насоса в колодец

• Если между насосом и стенками обсадной трубы скважины совсем небольшой зазор, то на его корпус нужно надеть резиновое кольцо, которое предотвратит механические повреждения устройства от вибрации;
• Зафиксируйте в специальной проушине на корпусе стальной трос или капроновый шнур, идущий в комплекте с насосом. К его верхнему концу крепко привяжите эластичную резиновую ленту длиной около 50 см – она будет гасить вибрацию;
• Опустите насос на тросе в источник до заданной глубины, после чего тщательно закрепите трос снаружи.

Теперь можно включать кабель в сеть и пользоваться устройством. Подключение возможно только после полного погружения, так как холостой ход быстро приведет к поломке.

К сожалению то, какое давление создает насос Малыш, устраивает не всех, особенно если в доме есть приборы, для нормальной работы которых оно должно быть не менее 2 атм. Вибрационные устройства в принципе способны его давать, но если источник расположен далеко, то происходят значительные потери напора на горизонтальных участках.

Но выход есть: насос нужно дополнительно оснастить обратным клапаном, реле давления и гидроаккумулятором, превратив его в мини-насосную станцию. Автоматическое поддержание уровня воды в гидроаккумуляторе осуществляется с помощью реле: оно включает насос, когда давление в нем падает.

На фото вы видите все, что необходимо для устройства насосной станции

Автоматика для насоса

К числу рекомендуемых автоматических устройств относятся:

• Контроллеры сухого хода, отключающие агрегат при попадании в него воздуха или песка;
• Поплавковые выключатели, срабатывающие при понижении уровня воды;
• Реле давления и термореле;
• Стабилизатор для насоса Малыш, поддерживающий ток неизменным при скачках давления;
• Пускозащитные устройства;
• Обратные клапаны;
• Гидроаккумуляторы, поддерживающие напор в сети через реле давления.

Чтобы иметь представление, как все это работает, предлагаем изучить следующую схему:

Гидроаккумулятор для насоса Малыш – схема подключения

• 1 – узел управления;
• 2 – кабель с вилкой для включения в сеть;
• 3 – кабель с розеткой для подключения насоса;
• 4 – автоматический выключатель;
• 5 – розетка;
• 6 – насос Малыш;
• 7 – питающий кабель;
• 8 – ниппель;
• 9 – обратный клапан;
• 10 – напорный трубопровод;
• 11 – крестовина;
• 12 – переходной ниппель;
• 13 – гибкая подводка;
• 14 – гидроаккумулятор;
• 15 – распределительный трубопровод.

При включении насоса он подает воду в гидроаккумулятор, подключенный к системе автоматики. Когда давление в нем достигает номинального значения, реле давления отключает насос и вновь включает его, когда оно падает.

Гидробак на 5 литров с реле давления

Модификации

Современный рынок представляет ряд вариаций данного устройства.

Для классической модели с нижним забором воды характерны:

• способность перекачивать воду на расстояние от ста до ста пятидесяти метров. Рекомендуется для использования на большом дачном участке для полива. Диаметр насоса “Малыш” от 18 до 22 мм;
• в базовой модели отсутствуют защита от перегрева, фильтр и защита от перепада напряжения (реле), поэтому цена агрегата существенно отличается от других моделей;
• отремонтировать своими руками можно защиту от загрязнений, но остальные комплектующие должен налаживать мастер;
• максимальный уровень погружения – не более пяти метров.

Практически полностью идентичен базовой модели “Малыш-К”. Его отличительной особенностью является встроенная защита от перегрева. Такой агрегат – хороший вариант при сравнительно ограниченном бюджете, а также необходимости непрерывного использования

Постоянно контролировать его работу не требуется, что немаловажно при длительном отсутствии владельца дачного участка

Малыш-З – одна из моделей серии, которая подходит для подъема воды из небольшого колодца. Цена его немного больше, чем у базовой модели, зато конструкционные отличия существенные:

1. Защита электрического двигателя и самого прибора обеспечивается монолитным герметичным блоком, в котором они размещены. Благодаря этому достигается полное исключение попадания воды.
2. Показатели номинальной мощности составляют 165 Вт. Это меньше, чем у классической модели, что позволяет сэкономить электроэнергию, но давление у модели Малыш-З за счет этого не падает. Обеспечение водоснабжения из небольшой скважины ему вполне под силу.
3. Напор 20 м позволяет выдавать объемный расход жидкости равный 0.432 м³/час.
4. Масса устройства не больше трех килограмм.
5. Модель оснащена защищенным от воды кабелем.
6. Фильтра нет, но его вполне реально установить самостоятельно.

Если необходимости во встроенных модификациях нет, то и платить за них не стоит.

Параметры

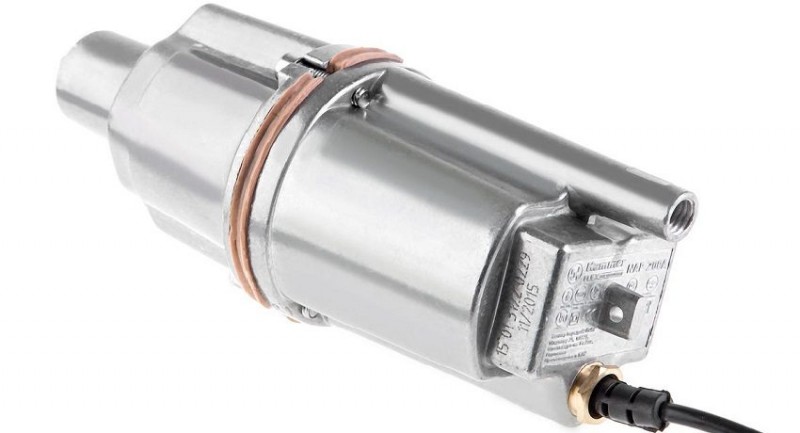

Вибрационный насос Малыш имеет такие показатели:

• рабочее напряжение – 220 Вт;
• рабочая глубина – около 40 м;
• мощность – 245 Вт;
• верхний и нижний забор воды.

Современные модели оборудованы встроенной автоматической защитной системой. Теперь даже при сухом ходе двигателя перегрев аппарата практически исключен.

Нестабильное напряжение в электросети, характерное для отдаленных от города местностей, также не влияет на производительность оборудования. При перепадах напряжения в сети срабатывает защитная автоматика.

Устройство защиты позволяет контролировать уровень воды в емкости, поэтому при ее недостаточном количестве происходит отключение агрегата. Поплавковая система реагирует на поднятие воды до определенного уровня, благодаря чему двигатель снова приходит в рабочее состояние. Для защитной системы и самого аппарата требуется один и тот же источник питания, что не создает дополнительных проблем при его подключении.

Монтаж

Монтаж вибрационного насоса своими руками осуществить довольно просто, особенно если под рукой имеется инструкция. Начинают монтаж насоса с определения глубины его погружения. Затем необходимо подобрать гибкий пластиковый или резиновый шланг с внутренним диаметром около 18 миллиметров. Не стоит брать шланги с меньшим диаметром, так как это создаст лишнюю нагрузку на насос. Также подходят для подачи воды металлические или пластмассовые трубы. Но их обязательно присоединяют к насосу посредством шланга, минимальная длина которого должна составлять два метра.

Когда шланг подобран, его необходимо присоединить к выходному патрубку устройства с использованием хомута. При использовании насоса в зимний период необходимо предотвратить замерзание и обеспечить возможность оттока жидкости. Для этого рядом с корпусом насоса в шланге делается маленькое отверстие (примерно 1,5 миллиметра). На лето данное отверстие легко закрывается изолентой. После присоединения шланга необходимо закрепить капроновый шнур на проушинах насоса. Как правило, этот шнур длиной около 10 метров есть в комплекте насоса. В том случае, если есть необходимость увеличить длину, то можно воспользоваться проволокой и присоединить ее к капроновому шнуру. Стоит запомнить, что проволока или металлический трос не крепятся напрямую к устройству, так как это может повредить крепежные отверстия.

Продев трос в заушины, его закрепляют. При этом крепежные узлы должны быть на расстоянии не менее 10 сантиметров от корпуса устройства, чтобы их не засосало внутрь. Обрезанные края обязательно надо оплавить, чтобы трос не расплелся. Перед установкой насоса следует заранее просчитать, каково расстояние от розетки до места водозабора. Только так можно узнать, кабель какой длины необходим, чтобы подключить вибронасос. В комплекте с насосом «Малыш» идет шнур длиной от 6 до 40 метров. Обычно его длина указана в инструкции.

В итоге от насоса должны идти: шланг, капроновый трос и электрический провод. В нескольких местах их соединяют между собой скотчем. Интервал между соединениями должен составлять 1- 2 метра. Первое такое соединение должно располагаться от корпуса насоса на расстоянии не более 20 сантиметров. Когда насос работает, довольно часто бывает вибрация, которая способствует соприкосновению устройства со стенками узкого колодца или обсадной трубы в скважине. В результате корпус повреждается и это может привести к поломке всего устройства. Для предотвращения этого перед погружением насоса на него следует надеть кольцо из резины. Оно будет амортизировать возможные удары и обеспечит дополнительную защиту корпуса.

После того, как все присоединено к насосу, его необходимо опустить в воду и ровно повесить, чтобы не было касания стенок и зазоры со всех сторон по возможности были одинаковые. Наверху колодца необходимо установить планку, к которой будет крепиться подвеска, желательно из эластичного и при этом прочного материала. Такая подвеска позволит снизить вибрацию, которая появляется, когда прибор работает. Подвеску можно сделать из куска резинового шланга или медицинского жгута. С подвеской соединяют верхний конец троса так, чтобы создавалось напряжение.

Электрический провод ложится на планку свободно без каких-либо натяжений. Теперь насос готов к работе. Перед использованием его нет необходимости смазывать или заливать водой. В случае, если устройство имеет 1 класс защиты, то розетка нуждается в заземлении. Включать прибор можно сразу после того, как его погрузили в колодец, скважину или водоем. В случае, если устройство имеет нижний забор воды, то расстояние от корпуса до дна должно составлять до одного метра. Насосы с верхним забором воды можно погружать ниже, но при этом его корпус не должен соприкасаться с дном. Это может привести к повреждению при работе.

Чтобы насос работал дольше, рекомендуется приобрести на него механический фильтр, дабы избежать внутреннего загрязнения устройства. Если внутрь насоса часто будут попадать мелкие частички, то поршень и обратный клапан быстро износятся, а шланг забьется, вызвав критическое повышение давления воды. Чаще всего для вибронасосов применяют в качестве фильтра обычную цилиндрическую прокладку из волокнистого полиэтилена или другого пористого материала.
