Чудо-лопата своими руками чертежи и видео

ТОЛЬКО ВПЕРЕД!

Культиватор «Помощник» тоже чудо-лопатой называют.

Видом своим он напоминает «Легкокоп», но конструкция у него более удобная. «Помощник» наделен двумя рукоятками. Благодаря телескопическому механизму они легко подстраиваются под рост любого саДОВОДА и не вынуждают его отступать назад при разрыхлении каждого пласта. Основная рабочая часть

«Помощника» — это широкие вилы (58 см). Зубья у них длинные — 28 см! Есть у него и вторая рама — «зубастая», на шарнирах. Благодаря ей грунт при перекопке разрыхляется качественнее. Встречные вилы «Помощника» разбивают даже мелкие комья земли. С ним вы грядки под посадку подготовите, как говорится, в мгновение ока — и одновременно разровняете их поверхность. При этом инструмент извлечет из земли корневища въедливых сорняков, не заставит вас грядкам кланяться и не станет переворачивать пласты почвы, что непременно оценят приверженцы органического земледелия.

Какие у неё плюсы и что она из себя представляет

Назвать, конечно, лопатой не совсем будет правильно, более ей подходит название разрыхлитель почвы. Она представляет собой связку одной или двух своеобразных вилл, грамотно соединённых между собой с дополнительными упорами под ноги, для более удобной обработки земли и небольшой рукояткой. Рукоятку желательно делать (или покупать) таким образом, чтобы она была вам до плеч, иначе при работе на дачном участке вам будет неудобно, или же теряется смысл такого изобретения.

В её предназначение входят такие вещи, как:

Достаточно просто вскапывать различные корнеплоды
Легко и без всяких проблем достаёт различного рода сорняк (не разрушая его на мелкие части что немаловажно)
А также занимается разбивкой и рыхлением земли

Из минусов чудо лопаты является вес. Но не стоит беспокоиться о том что вы её будете постоянно таскать по дачному участку, вам всего лишь один раз её придётся достать на почву и уже по ходу передвигать небольшими потягиваниями при помощи рукоятки. Если же сравнивать с той нагрузкой, которую вы применяете при использовании простой лопаты, то сил вы потратите в 2 раза меньше на одинаковой площади. Однако этой лопатой невозможно вырыть яму.

Существует ещё один вид под названием «копалка»

При первом взгляде вам сразу кинется в глаза что вы видите очень большие вилы с крупной рукоятью, в какой-то степени это будет правдой. Они более широкие чем обычные вилы раза в три, их мощная рукоятка позволит легко выворачивать землю. Ножной упор у такого инструмента весьма удобен, так как на него можно встать двумя ногами, что облегчает загон в землю. При желании такую копалку можно будет вполне легко смастерить своими руками. Но если вы надумаете приобрести интструмент, то из плюсов можно отметить то что уровень рукоятки можно регулировать по человеческому росту. Для этого есть специальные болты, установленные на железном «черенке».

В том числе есть ещё один вариант чудо лопаты под названием «Легкокоп»

Её можно сравнить с предыдущей версией, так как они практически идентичны, на первый взгляд, похоже на большие вилы, но только с видоизменённой ручкой. Она выполнена в виде дуги и не имеет возможности менять высоту положение рукоятки, что можно отнести к отрицательным её чертам. Ну а как видно, по названию она вполне легка в использовании при работе на почве.

Принцип изготовления в домашних условиях чудо лопаты по чертежам или видео

Если вы надумаете изготовить чудо-лопату своими руками, то первым делом потребуется изготовить каркасное основание. Для этого необходимы трубы примерно диаметром около 30 мм и с толщиной стенки чтобы не были меньше 3 мм иначе каркас получиться не жёстким и будет постоянно прогибаться или ломаться. Вдобавок при изготовлении чудо лопаты вам понадобятся жёсткие уголки толщиной примерно такой же, как и трубы для прочности конструкции.

К приготовленной раме вам останется наварить зубья, которыми вы будете вспахивать свой участок. Многие самоучки используют для этого обычные вилы, которые сначала разрезают, а потом наваривают на готовую конструкцию. Главное при выборе опираться на то, чтобы штыри были довольно прочными и мощными, желательно диаметром не менее 8–10 мм. Большой разницы не будет, если штыри будут круглыми или же в виде другой геометрической формы. В среднем на них вам понадобится восемь или десять штук, в зависимости от ширины каркаса, который вы сделаете, опирайтесь на то, что между штырями должно быть примерное расстояние 65–75 миллиметров.

Первым делом при изготовленье чудо лопаты опирайтесь на свои возможности и габариты, подгоняйте все размеры в индивидуальном порядке. Не забывайте, что чудо-лопата для копки земли своими руками предназначена для облегчения времяпрепровождение на своём дачном участке, старайтесь сделать её своими руками максимально подходящую для ваших размеров.

Если вы не ленивый человек, то особой проблемой не станет для вас сделать её наиболее удобной для копки вашего приусадебного участка.

Инструкция, как сделать чудо-лопату своими руками

В домашних условиях лучше сделать упрощенную модель, отличающуюся от фабричной полным отсутствием подвижных узлов. При наличии сварочного аппарата лучше всего, конечно, изготовить металлический инвентарь, в противном случае оптимальным решением будет конструкция из пластиковых труб. На болтах собирать рыхлитель нежелательно, поскольку в процессе работы такие соединения будут расшатываться, и гайки придется все время подтягивать

Независимо от того, из пластиковых труб будет приспособление, или из металлических, все равно придется их сваривать, поэтому просто поэтапно рассмотрим процесс, как сделать чудо-лопату своими руками, не заостряя внимание на инструментах

Шаг 1: Подготовка деталей

Нам понадобятся два отрезка металлической трубы по 60 сантиметров и столько же по 25. Также потребуется пара уголков (именно треугольных пластин) и 6, 7 либо 8 зубьев от вил, или просто стержни из высокоуглеродистой стали. Если вы намерены делать раму из пластика, то помимо труб нужны 2 уголка и 8, либо 9 тройников, в зависимости от того, будет ли рыхлитель шести или семизубым. Также для вариации из ПВХ могут понадобиться переходники для соединения с металлическими трубами. Рукоятки в любом случае желательно делать стальными, подогнав их соответственно своему росту.

Шаг 2: Сборка рамы

Из металла собрать нужную заготовку будущей конструкции не составит труда, достаточно сделать 4 шва сварочным аппаратом. Другое дело, если вы не умеете работать с этим агрегатом и никогда не брали в руки держак с электродом. Тогда наиболее доступный вариант – ПВХ, благо, заготовки, перечисленные выше, достать не сложно. Сначала с помощью 4 уголков отрезков труб вышеуказанной длины и двух тройников собираем заднюю часть рамы. Для этого к шестидесятисантиметровому куску круглого профиля привариваем по бокам одинаково ориентированные уголки, от которых протянутся боковины по 25 сантиметров. Далее фиксируем на них тройники отвилками вверх, а затем с помощью коротких отрезков еще 2 уголка, которыми замыкаем контур рамы. Теперь передняя ее часть. К последним уголкам также небольшими кусочками трубы привариваем тройники и так продолжаем, пока не соединим их все. Боковые выходы тройников должны смотреть вниз.

Шаг 3: Фиксация зубьев

На металлическую раму навариваем стержни так, чтобы они загибались вперед, так будет проще двигать рабочей частью в грунте. На пластиковой позиционируем точно таким же образом, однако если зубья окажутся тоньше 13 миллиметров в основании, придется их не только вплавлять, но и заливать пустоту в тройниках эпоксидным клеем или автомобильной замазкой на его основе. Но лучше всего, конечно, наварить тонкие стержни на более толстые основания и вплавить в ПВХ.

Шаг 4: Крепеж рукоятей

К металлической раме рукояти привариваем в передней части по углам, дополнительно фиксируя треугольными пластинами (в итоге получится 3 соединения, два торцевых и одно круговым швом). К пластиковой конструкции лучше также крепить стальные рукояти, но только предварительно нарезав на их нижних концах резьбу. К тройникам, боковые выходы которых смотрят вверх, с помощью коротких отрезков привариваем переходники с пластика на металл, и вкручиваем в них трубу диаметром 20 сантиметров. Чудо-лопата готова к работе.

Виды умного инструмента

Прежде чем покупать чудо-лопату, стоит внимательно изучить разновидности этого инструмента, представленные на рынке. Выбор нужно делать, учитывая характер работ, для которых покупается девайс, имеющийся бюджет и отзывы о фирме-производителе.

Среди популярных моделей умных лопат выделяют:

1. Землекоп. Эти приспособления оснащены острыми зубьями, легко входящими в грунт, благодаря чему упрощается процесс вскапывания и рыхления огорода. На глубину обработки почвы влияют длина выбранного черенка и, конечно, усилия огородника. В продаже можно встретить модели с вилами от 5 до 8 зубьев.
2. Крот. Глубина штыка данной лопаты составляет не менее 25 см. Такая рытвина оптимальна для посадки овощных культур. Инструмент выпускают со стальными, а также усиленными кованными зубьями разной ширины.
3. Архимедова лопата — популярна у огородников из-за наличия малого ножного рычага, нажатие ногой на который обеспечивает культивацию почвы без особых усилий.
4. Пахарь. Эта лопата сконструирована по принципу рычажной системы. Рычаг обеспечивает прохождение подвижных зубьев через неподвижные, зафиксированные на раме. Таким образом, происходит тщательное рыхление почвы, без поднятия и переворачивания огородником кома земли.
5. Торнадо — улучшенная версия предыдущей модели. Этот инструмент меньше весит и оснащён надёжными зубьями с порошковым покрытием. Его хорошо использовать для вырывания сорняков с корнем. А вот с рыхлением утрамбованной почвы он справляется недостаточно эффективно.
6. Козьма — бюджетная модель лопаты для вскапывания и рыхления земли без оборота пласта и выкапывания корнеплодов. Ею также удобно сечь траву. На инструменте имеется дополнительная металлическая планка для упора ноги при работе.
7. Гайдамаха — чудо-вилы для рыхления почвы украинского производства. Увеличивают производительность вскапывания огорода в 5 раз. Отсутствие деревянных частей значительно продлевает срок службы инструмента.

Работу будет выполнить проще на предварительно увлажнённой земле. Но следует знать, что этот инструмент не подходит для обработки целинной, дернистой, каменистой и сильно глинистой почвы.

Конструкции

Кроме того варианта, что показан выше (под названием «Торнадо», «Землекоп» или «Пахарь»), есть еще несколько вариантов конструкций чудо-лопаты под разными названиями.

Сборочный чертеж чудо-лопаты

Рыхлитель почвы без переднего упора

Эта конструкция также имеет рабочие и опорные вилы, но не имеет переднего упора. Потому она менее громоздкая, чуть меньше весит. Но передний упор дает повышенную устойчивость при работе. А вес при перетаскивании не так уж важен.

Ручка приделана к рабочим вилам, задний упор приварен к гребенке вторых вил. Обе эти конструкции подвижно соединены между собой (можно использовать даже дверные петли).

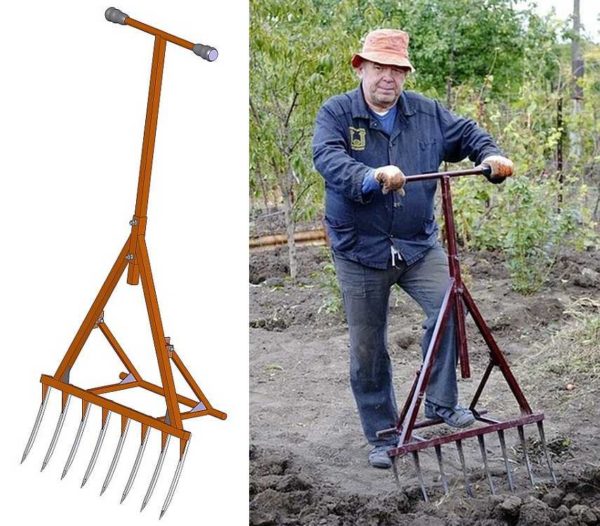

Рыхлитель чудо лопата для легкой обработки земли

На фото одна из реализаций, которая сделана на основе уголка и круглой трубы. При работе загоняют штыри в землю нажав на перекладину, а не на упор, как в большинстве моделей.

https://youtube.com/watch?v=oWsuT1fpaF0

Копалка

Вариант под названием «Копалка» — это по сути широкие вилы с упором для более легкого выворачивания и высокой мощной ручкой.

Чудо лопата «Копалка»

Особенность этой конструкции в упоре и регулируемой ручке. Она фиксируется двумя болтами, подбирается под рост работающего человека.

Упор не стационарный, а подвижный. Он закреплен на раме. При погружении штырей в грунт на него надавливают ногой, потом не снимая ногу, выворачивают нажимая на ручку вилы из земли.

Копалка в действии

Физическая нагрузка при работе невысокая, работа продвигается быстро. Но эта чудо-лопата не пойдет для жестких и комковатых почв: она не дробит почву. Она под собственным весом проминается через вилы. Но подобное возможно только на рыхлых грунтах. На глине или черноземе лучше иметь вторую гребенку со штырями.

Как сделать чудо-копалку смотрите в следующем видео.

Легкокоп

Эта конструкция чудо-лопаты немного отличается от предыдущей. Упоры в ней округлые, ручка дугообразная, но основа конструкции такая же. Некоторый недостаток — нет возможности регулировать ручку, а в остальном все также — подвижный упор и рабочие вилы.

Два варианта под названием «Легкокоп». Наиболее простой рыхлитель для огорода, сада и дачи

Лучше эта вариация или хуже сказать сложно. Можно было бы оценить только сравнив работу обоих экземпляров на одном участке.

Если вы посмотрите следующее видео, увидите, что копать подобной чудо-лопатой можно не только рыхлые почвы, но и тяжелые

И второе, на что можно обратить внимание — все-таки для такого грунта лучше иметь вторую гребенку штырей, об которую можно раздробить вывернутые комья.

Принцип работы

Работа заключается в том, чтобы вдавить ковш (полотно) лопаты в землю и перевернуть пласт земли, поворачивая ручки вправо. Земля аккуратно срезанным пластом переворачивается и ложится справа. Спина остается прямой, сгибаться не нужно, в землю втыкается штык, благодаря этому полотно лопаты входит в почву под тяжестью ноги. На легкой почве можно работать одними руками. Позвоночник выполняет только вращательное движение, без применения силы при помощи рычага совершается работа по отрезанию, выниманию и переворачиванию пласта земли.

Сажать картофель этой «волшебной копалочкой» можно как с плугом. Нужно выкопать одну борозду (отступая назад), в нее заложить картофель, а при выкапывании второй борозды, происходит ровное и аккуратное закапывание. Причем во вторую борозду можно уложить удобрение и закопать его, проходя следующую борозду. При ширине ковша 30 см получится очень ровная посадка картофеля, где между кустами будет 60 см.

Чем отличается и что может

• 1 Чем отличается и что может
• 2 Конструкции
  • 2.1 Рыхлитель почвы без переднего упора
  • 2.2 Копалка
  • 2.3 Легкокоп
• 3 Из чего и как делать
  • 3.1 Материалы для изготовления
  • 3.2 Размеры
  • 3.3 Чертежи

Если быть точным, то это не лопата, а рыхлитель, так как она не просто копает, но еще и разбивает комья. Чудо лопата состоит из двух (иногда одной) планок со штырями, подвижно соединенными. В некоторых моделях также присутствует задний упор — для более легкой копки плотной тяжелой земли. Так что в действительности она больше похожа на двойные вилы (смотрите фото внизу).

Чудо лопата и ее составные части

Из рисунка понятно, что у этого инструмента нет лопаты как таковой, но на этом отличия от классической штыковой лопаты не заканчиваются. У нее еще и ручка значительно выше — она должна вам доставать до плеча. Еще удобно, если на ее верхушке есть поперечная перекладина — можно действовать двумя руками.

Чудо лопата выполняет сразу три операции:

• рыхлит почву;
• разбивает комья;
• «добывает» корни сорняков, не разрывая и не разрезая их (во всяком случае намного меньше их повреждая);
• легко копает корнеплоды — можно копать морковь, картофель и т.п.

Но основное ее достоинство — она значительно облегчает копку земли, причем основная нагрузка приходится не на спину, как при использовании обычной штыковой лопаты, а на ноги (загонять рабочие вилы в грунт) и на руки (выворачивать вилы из земли). Спина во время работы находится в вертикальном положении и почти не нагружена.

Еще один вариант чудо-лопаты

Единственны минус этого инструмента — это вес. Он действительно гораздо больше, чем у штыковой. Но супер лопата переставляется, ее не надо поднимать. Вернее, ее поднимают только несколько раз: когда устанавливают на грунт в начале ряда. Потом, потянув за ручку, ее просто немного перетягивают.

Есть еще один очень привлекательный момент в использовании чудо-лопаты — копается огород как минимум, в два раза быстрее. Это происходит за счет более широкой рабочей части — до 50-60 см. При условии малой физической нагрузки это очень хорошо.

Как работать

Хоть и не особо сложная это конструкция, но работа с ней имеет свои особенности. Во-первых начинать надо с дальнего края грядки, двигаться потом назад, понемногу перетаскивая назад вилы. Ну а общий порядок действий такой:

• Взявшись за черенок, поставить чудо лопату, опереть ее на передний рыхлитель.
• Воткнуть вилы в землю. Вогнать их так, чтобы задний упор коснулся земли. Если земля тяжелая, плотная, может понадобиться дополнительное усилие — надавите ногой на перекладину передних вил.
• Потянуть черенок «на себя».  При этом движении вилы начнут двигаться вверх. Поднимаясь они проходят через вилы переднего упора, разбивая комки.
• Перетянуть устройство чуть назад, повторить все действия (воткнуть, дожать, потянуть черенок).

В действительности все очень просто. Стоит попробовать пару раз а дальше все повторяется «на автомате».

Недостатки

Чудо лопата православного монаха – прекрасное орудие, реально облегчающее работу дачникам и землекопам. Но она подходит не для всякой почвы, на глинистых землях и на черноземе перевернутый пласт нужно сразу же разбивать, иначе он высохнет до каменного состояния, тогда с ним уже трудно будет работать. Говорят, что для повторной перекопки участка она годится, а вот целину копать – очень мешают корни сорняков. Она поворачивает срезанный пласт земли максимум на 180 градусов, а когда перекапывается участок с травой или после злаков, землю нужно полностью переворачивать, чтобы корни оказывались наверху.

Выкапывать картофель чудо лопатой пробовали, но это не так удобно, как сажать картофель ею. Она хорошо подхватывает куст, но поворота не хватает, чтобы весь картофель оказался наверху.

Хорошо было бы иметь в хозяйстве разные модификации лопат и другие орудия, облегчающие жизнь огородника-землекопа. В качестве рыхлителя замечательно использовать ручной культиватор «Торнадо». Некоторые умельцы приспосабливают шнек для рыхления земли, а лопата со шнеком стала незаменима при ручной уборке снега. «Торнадо» тоже облегчает физический труд при обработке земли. Его телескопическая ручка настраивается так, чтобы человек не склонял спину, а прямая спина устает меньше. «Торнадо» – прекрасный помощник при удалении сорняков.

Его ставят над кустиком, потом вдавливают в землю, проворачивают и выдергивают, зубья прокручиваются вокруг растения и выхватывают его из почвы вместе с корнем. «Торнадо» полет, рыхлит, убирает мусор с огорода. Что он еще может сделать, так это выкопать лунки для посадки растений, убрать крупные сорняки – все то, для чего без культиватора «Торнадо» пришлось бы наклоняться или сидеть на корточках. «Торнадо» можно даже приспособить для пересадки клубники, его зубья вполне могут захватить кустик, вывернуть его из земли, не повредив корни. Человек всегда старается усовершенствовать свои орудия, рыхлитель-культиватор «Торнадо» и чудо лопата тому прекрасные примеры.

Делаем чудо-лопату для ленивых своими руками

Вот как бы и огород вскопать и не переутомиться при этом? Чтобы спина не болела и руки не тряслись после работы? Существует ли лопата для ленивых? Да, такая чудо-лопата давно сконструирована и вовсю трудится на дачах народных умельцев. Конечно, по щучьему велению она землю не перевернет, силушку все равно приложить придется, но в гораздо меньших масштабах. Чтобы читатель мог соорудить этот дивный инвентарь своими руками, мы предлагаем фото, видео и чертежи.

Устройство и принцип действия чудо-лопаты

В основе конструкции лежит опорная рамка, к которой прикреплены два рыхлителя: основной и вспомогательный. Основной рыхлитель похож на вилы, к рамке он крепится шарнирно при помощи стальных ушек.

Прутья вспомогательного, или противорежущего, рыхлителя установлены на рамке жестко и на таком расстоянии, чтобы они входили точно посередине зазора между зубьями вил.

В задней части приспособления имеется упор, позволяющий перенести часть усилия по подъему почвы на саму почву.

Чудо-лопата представляет собой опорную рамку, на которой закреплены два рыхлителя

При работе опорную рамку ставят на землю и фиксируют ногой упор, чтобы чудо-лопата не ехала в сторону.

Вилы вонзают в грунт и, нажимая на черенок, поднимают их. Почва ломается на крупные комья и разбивается о зубья вспомогательного рыхлителя.

Затем делается шаг назад, рамка подтягивается ближе, и операция повторяется.

Вилы вонзают в грунт и, нажимая на черенок, поднимают их

Почему стоит пользоваться чудо-лопатой

Это несложное приспособление позволяет быстро, качественно и без валящей с ног усталости обработать значительную по меркам частного огородничества площадь. Вот неполный список достижений чудо-инвентаря:

• человеку не приходится сгибаться, как при работе с обычной лопатой, что очень полезно для страдающих заболеваниями позвоночника;
• не требуется поднимать на штыке лопаты тяжелую влажную землю, поэтому руки тоже не устают;
• ширина обрабатываемой полосы – до 40 см, а это значит, что грядки будут вскопаны в 2 раза быстрее;
• если на участке много злостных сорняков, то борьба с ними станет эффективнее за счет того, что зубья не режут корневища, а вынимают их на поверхность;
• если гумусовый слой невелик, то он не будет заделан вглубь, а весь останется на поверхности.

Внимание! Не пытайтесь вскапывать чудо-лопатой тяжелую почву во время засухи. Инструмент будет сломан, а земля останется неразрыхленной

Смекалка народных изобретателей не знает предела, поэтому не исключено, что этот список будет пополнен в ближайшем будущем.

Как сделать чудо-лопату для своего огорода

В магазине чудо-лопата стоит в несколько раз больше своей штыковой сестры, поэтому при наличии мало-мальского опыта работы со сварочным оборудованием можно изготовить этот передовой инструмент самостоятельно.

Для работы понадобятся:

• пила и дрель по металлу;
• сварочный аппарат;
• измерительный инструмент (угольник, рулетка, линейка);
• стальной уголок или труба для опорной рамки;
• арматура для зубьев;
• черенок от шанцевого инструмента, лучше металлический.

Совет. Поскольку у рачительного хозяина все идет в дело, то и здесь можно воспользоваться старыми вещами: спинка от советской металлической кровати вполне может стать рамкой, а ненужная рыболовная острога – вилами.Чудо-лопата своими руками

1. Изгибаем уголок или трубу для опорной рамки буквой «П». Длина ножек – 80 см, длина перекладины – 35-40 см.
2. Изготавливаем поперечную планку. Для этого в ней через каждые 50 мм просверливаем отверстия, в которые вставляем отрезки арматуры по 200 мм каждый. Привариваем. При использовании уголка вместо трубы привариваем без сверления. Затем привариваем к рамке поперечину и Т-образный упор.
3. Отрезаем кусок трубы на 50 мм короче поперечины и аналогичным образом привариваем к ней зубья основного рыхлителя.
4. Из отрезка трубы и стальных ушек изготавливаем шарнирное соединение.
5. Вставляем в этот отрезок черенок и закрепляем его.

Совет. Чтобы лопата работала еще лучше, заточите стержни для основного рыхлителя перед сваркой.

Когда полезна чудо-лопата

Чтобы ваш новый инструмент радовал своей производительностью, следует помнить, что он не всемогущ, и давать ему только такую работу, которую он действительно может сделать. Чудо-лопата не способна вырыть яму.

Не стоит поручать ей фигурную копку вокруг клумб или других криволинейных элементов дачного обустройства. Поскольку для подъема вил нужно надавить на черенок своим весом, такая лопата не подойдет хрупкому подростку.

Но если речь идет о быстрой, «с огоньком», вскопке 10-20 соток под картошку, то здесь чудо-лопате нет равных. А самое главное – садовод даже не вспомнит о своей пояснице.

Чудо-лопата своими руками — видео
