Ремонт водонагревателя термекс своими руками

Содержание:

Часто встречающиеся неполадки

Давайте рассмотрим, какие случаются поломки бытовых газовых проточных водонагревателей. Эти поломки характерны для водонагревателей Нева, Электролюкс, Оазис и др.

Если водонагреватель не зажигается

Сразу не стоит бить тревогу. Некоторые неполадки не очень серьезные. При этих неполадках водонагреватель может при включении производить хлопок.


Газовая колонка

Отсутствие тяги

В вытяжном канале отсутствует тяга. Может быть, туда попал какой-нибудь предмет, который перекрыл вытяжной канал.

А может быть, в этом канале очень много продуктов сгорания — сажи и он засорился. Сработал защитный автомат, и колонка перестала работать. Надо проверить наличие тяги. Поднести спичку к вентиляции, если тяга есть, пламя будет направлено в сторону канала. Если тяги нет, то надо вызвать трубочиста и прочистить канал.

Возможно, прочисткой одного каналы вы не обойдетесь. Часть сажи накапливается на самой колонке, чтобы ее удалить можно колонку пропылесосить.

При отсутствии необходимой тяги водонагреватель может включиться, немного поработать и потухнуть. Попробуйте открыть форточку, чтобы увеличить количество воздуха.

Старые батарейки

Еще одна причина, почему не включается водонагреватель, так это то, что закончился срок службы элементов питания, попросту сели батарейки в электронном устройстве. Поменяйте их, и проблема будет устранена.

Слабый напор воды

Может быть, недостаточный напор холодной воды. Это несложно проверить, открыв водопроводный кран. Если напор холодной воды маленький, надо позвонить в управляющую компанию и выяснить причину.

Засорился душ

Может возникнуть такая причина: напор горячей воды в кране идет, при переключении на душ, перестает идти. Проверьте, может быть, засорился сам душ.

Водонагреватель не греет или плохо греет воду

Скорее всего, это проблема водяного узла. Там есть резиновая мембрана, которая по каким-то причинам перестает реагировать на напор воды, что, в свою очередь, ведет к перекрытию подачи газа. В мембране может быть трещина, могут из-за жесткой воды накопиться солевые отложения или просто засорилась.

Узел надо разобрать, мембрану прочистить или заменить, лучше заменить на силиконовую. Возможен также засор фильтра грубой очистки, установленный в водяном узле.

Засор колонки

Вода может плохо греться из-за засора самой колонки. На это указывает сажа, которая образуется над ней и измененный цвет газа.


Ремонт

Маленькая мощность

Возможно, у вашей колонки маленькая мощность, поэтому внимательно ознакомьтесь с характеристиками вашего агрегата.

Слабое давление газа

Плохо будет нагреваться вода при слабом давлении газа. В этом случае, вызвать газовую службу.

Вода идет очень горячая

Это не поломка вашего агрегата. Просто вам надо уменьшить подачу газа, повернуть кран, который находится на газовой трубе перед колонкой.

Если вдруг появился запах газа, то с это проблемой не стоит справляться самому. Срочно вызывайте газовую службу. Запаха газа не должно быть. Также если при включении колонки не последовал характерный звук включения газа, то есть газ не поступает, вы должны обратиться к специалистам, газовикам.

Можно ли починить потекший бойлер

Как только покупатель приобрел бойлер, он должен знать, что рано или поздно, он обязательно потечет, как и любой другой металлический сосуд. К этому нужно быть готовым и знать, что починить можно любой нагреватель, кроме ветхих, отработавших свой срок службы. Эту категорию ремонтировать просто нецелесообразно, их заменяют на новые модели. Если бойлер потек, что делать подскажут специалисты.

Независимо от причин, почему потек бойлер, потребуется выполнить ряд предварительных работ, с которыми вполне справится любой домашний мастер.

Для выполнения ремонта понадобятся следующие инструменты и материалы:

  • гаечный разводной ключ;
  • электрический мультиметр;
  • отвертки и инструментальный нож;
  • головки;
  • дренажные шланги.

Последовательность действий, когда потек бойлер горячей воды:

  1. Отключить от напряжения.
  2. Проведение осмотра, чтобы установить место утечки.

Ремонт устройств

Ремонт конструкции

Ремонт начинайте с поиска причины неисправности устройства. Чаще всего бойлер отказывается работать, при отключении электроэнергии или повреждении электрической цепи. Если напряжение в розетке отсутствует, исправьте её.

Другие неполадки:

  • вода не набирается;
  • срабатывает УЗО;
  • не происходит нагрева;
  • недостаточная степень нагрева;
  • появление протечек.

Причина может быть в поломке нагревательного элемента.

Коды неисправностей

Некоторые водонагреватели имеют панель, где высвечивается причина отказа в виде кода или слова. Код E1 (вакуум) обозначает, что прекращена подача холодной воды при включённом нагревательном элементе. Следует отключить нагрев и подождать, пока бак полностью заполнится. Только после этого можно подключить устройство к сети.

Код Е2 (Sensor) сигнализирует об отказе термодатчика. Рекомендуется перезагрузить прибор, кратковременно отключив и включив его.

Е3 (Over Heat) обозначает, что температура среды поднялась выше критического значения в 95 градусов. Следует нажать кнопку термостата.

Течь в баке

Ремонт конструкции

Протечки могут быть в месте крепления фланца или по низу бака. Причина скрывается в ошибках монтажа, износе спаечных швов, неправильном обслуживании. При отсутствии заземления тоже начинается преждевременная коррозия.

Причина течи снизу может заключаться в износе прокладки на фланце. Чтобы устранить неполадку, прежде чем разбирать устройство, нужно его отключить, разобрать фланцевое соединение и поменять деформированную деталь. Затем включить бойлер и посмотреть, как он будет работать.

Если устройство протекает по швам, легче заменить модель, так как самостоятельно в домашних условиях заделать швы без деформации корпуса вряд ли удастся. Бак из нержавейки можно проварить. При наличии защитного внутреннего покрытия из стеклоэмали сварку применить нельзя, так как поверхностный слой придёт в негодность.

Накипь

Водопроводная вода имеет большую жёсткость, при нагреве на корпусе бойлера и внутренних деталях откладываются солевые отложения. Чем это грозит:

  • увеличению температурного напора, которое может привести к срабатыванию УЗО;
  • недогреву;
  • поломке.

Рекомендуется выполнять профилактическую очистку от накипи. Процесс производится в несколько этапов. По порядку отключаем бойлер от сети, перекрываем подачу воды, опустошаем бак, отсоединяем провода и демонтируем ТЭН.

Затем электронагреватель промываем тёплой водой. Солевые отложения удаляем с помощью специальных составов от накипи или применяя домашние средства, добавив бутылочку уксуса в воду. ТЭН рекомендуется замочить в этом составе, пока соли не растворятся.

На заключительном этапе промыть все детали чистой водой, просушить их и собрать водонагреватель.

Поломка ТЭНа

Основные признаки неисправностей

  • вода не нагревается;
  • срабатывает УЗО и устройство отключается;
  • недостаточный нагрев рабочей среды;
  • индикатор включения не горит;
  • шум внутри конструкции;
  • на выходе из бойлера сливается мутная вода с неприятным запахом;
  • выбивает автомат.

Внешний вид нагревателя не всегда позволяет обнаружить дефект, если не повреждается оболочка. В этом случае используют тестер:

  • ноль – короткое замыкание;
  • бесконечность – обрыв спирали.

Причины:

  • длительный срок эксплуатации;
  • перегрев нагревательного элемента из-за отсутствия жидкости в бойлере;
  • простой в работе заполненного водонагревателя в течение длительного времени;
  • испорченный термостат;
  • перепады напряжения в сети.

Причина может быть в накипи и износе анода. Иногда достаточно включить и отключить бойлер несколько раз, чтобы устройство заработало.

Как поменять ТЭН

Замена ТЭНа

Следуйте приведённому алгоритму:

  1. Отключите водонагреватель от сети.
  2. Перекройте запорный вентиль на входе в устройство.
  3. Слейте воду из бойлера через сливной патрубок с помощью шланга.
  4. Отсоедините прибор от смесителя.
  5. Теперь снимите нагреватель и переверните его.
  6. Открутите гайки на фланце, чтобы снять нижнюю крышку.
  7. Отсоедините провода от ТЭНа.
  8. Вытащите термостат и датчик температур.
  9. Демонтируйте неработающий ТЭН, если необходимо, слегка прочистите его отвёрткой.

Теперь остаётся заменить нагревающий элемент и проделать операции в обратном порядке.

Причины протечек и что делать?

В процессе протекания устройства первоначально необходимо установить источник негативного фактора. Они могут значительно отличаться по признакам, поэтому определить их можно быстро и без профессиональных навыков.

Изучение водонагревателя лучше проводить по инструкции, приложенной к экземпляру.

Большинство моделей имеют гарантийный талон, предназначенный для подобных ситуаций. Чтобы не усугубить проблему, приспособление запрещено вскрывать.

Деформация корпуса

Предохранительный клапан Наружная оболочка оборудования может деформироваться после монтажа. Причиной неблагоприятного поведения устройства считается некорректная установка агрегата.

Зачастую потребитель забывает подключать предохранительный клапан.

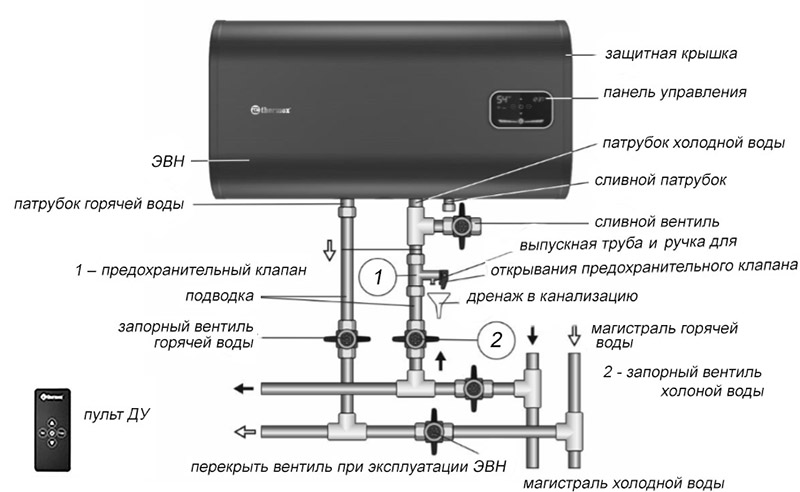

Располагается изделие на магистральном подводе жидкости между запорным краником и клапанным элементом.

Данная деталь предусмотрена для баковой защиты от переполнения, именно при таком процессе происходит деформация.

В случае, если клапан вмонтирован, но протекание воды также осуществляется по подводящей трубе, следует устранить этот предохранитель и установить новый. Ремонт не займет много времени и не требует профессиональных познаний прибора.

Еще одна причина деформаций — применение некачественных труб при монтаже. Мощный гидравлический удар с переменой давления медленно разрушает конструкцию изделия.

Рекомендации, как продлить срок службы ТЭНа

Несколько советов помогут вам продлить «жизнь» бойлера и его нагревательного элемента:

ТЭН для бойлера

  1. Своевременно меняйте магниевый анод. Его задача – разрушаться, чтобы ТЭН дольше работал без замены.
  2. Следуйте инструкции эксплуатации устройства.
  3. Контролируйте качество поступающей в бойлер воды. Возможно, для этого придется установить дополнительные фильтры в домашнем водопроводе.
  4. Проводите осмотр оборудования минимум раз в год, чтобы выявить проблемы на ранней стадии.
  5. Производите замену деталей только качественными аналогами.
  6. Не задавайте на термостате максимальные значения нагревания воды. Как правило, производители указывают на шкале оптимальную температуру: для экономии электроэнергии и ресурса ТЭНа.

Как только ваш водонагреватель начал работать не корректно – сразу отключите его и задайтесь проверкой и ремонтом. Использование неисправного устройства опасно поражением током.

Устройство бойлера

Когда есть бойлер, то необходимо знать хотя бы его ключевые элементы и основные показатели. Ознакомившись с ними, становится понятен принцип работы, в результате малейшие неисправности можно будет быстро устранить.

Водонагреватель состоит из следующих основных частей:

  • Внешний корпус водонагревателя покрыт эмалью, которая наносится при помощи метода порошкового окрашивания. Это позволяет надежно защитить бак снаружи и придать ему декоративности.
  • Кронштейн позволяет прикрепить бак к стене.
  • Трубка, выпускающая горячую воду. Также изготавливается из нержавеющей стали со специальными свойствами. Обладает высокой износостойкостью и устойчива перед коррозией.
  • Бак представляет собой накопительную емкость из стали со специальными примесями. Последние необходимы, чтобы бак дольше не поражала коррозия и для повышения механической прочности. Внутри баки Thermex покрыты специальным стеклофарфоровым покрытием. Данное покрытие наносится слоем в 250 микрометров.
  • Оно обеспечивает чистоту и свежесть воды в баке. При этом нет реакции с покрытием агрессивных химвеществ, находящихся в воде. Также покрытие придает баку прочность и эластичность, что обеспечивает лучшую защиту от перепадов давления и тепловых ударов. В таких баках трещины возникают крайне редко, так как коэффициент линейного расширения у стали и стеклофарфора равны.
  • Магниевый анод является, пожалуй, одной из самых важных частей бойлера. Ведь от него зависит срок его службы. Анод представляет стержень, сделанный из металла. Сверху стержень покрывает магниевый сплав.
  • Именно на данный анод приходится первый удар кислорода, который выделяется при нагревании воды. Таким образом, он не реагирует с другими элементами бойлера, выполненными из металла. Однако надо учитывать, что со временем анод разрушается.
  • Платформа, на которой находится нагревающий элемент, магниевый анод, термостат. Она выполняется из стального фланца. К корпусу платформа крепится гайками в количестве 5-6 штук, что позволяет ее быстро устанавливать и снимать при необходимости.
  • Трубка, по которой происходит подача холодной воды. Она изготавливается из износостойкой стали, которая устойчива к коррозиям.
  • Термостат автоматически регулирует температуру воды. Стоит отметить, что в водонагревателях Thermex используются термостаты, имеющие двойную степень защиты.
  • Зачастую в водонагревателях установлено сразу два термостата. Это необходимо для того, чтобы один из них контролировал как нагревается вода, а второй контролировал состояние первого. В некоторых моделях, чаще всего очень дорогих, предусмотрен третий термостат, который контролирует состояние тэна.
  • Тэн представляет собой трубчатый электронагреватель и является основной частью бойлера.
  • Теплоизоляция из пенополиуретана пролегает в зазоре между внутренним баком и наружной обшивкой. Он делает водонагреватель своеобразным термосом, хорошо сберегая тепло. В итоге еще снижается и потребление электроэнергии.
  • Предохранительный клапан заменяет обратный клапан. Необходим для защиты бойлера от высокого давления.
  • Термовыключатель автоматически производит отключение бойлера при повышении температуры выше 95 градусов. На корпусе водонагревателя имеется кнопка термовыключателя, которой можно пользоваться при перегреве воды.
  • Термометр снаружи бака позволяет определить температуру воды.
  • Электронные схемы, осуществляющие контроль и управление.
  • Панель управления, располагающаяся снаружи бойлера.

Принцип работы водонагревателей довольно простой. Снизу в бак поступает холодная вода. Тэн, установленный на фланцевой подставке, ее нагревает до определенного значения температуры. Фактически тэн выступает в бойлере в роли кипятильника.

Термостат, который располагается внизу бойлера, позволяет отрегулировать необходимую температуру. Он запускает тэн при охлаждении воды, а также когда она используется, и отключает его, когда достигается установленное значение температуры.

Горячая вода в бойлере поднимается вверх к трубке забора, в то время как холодные слои воды создают подпор верхним слоям. Таким образом, холодная и горячая вода внутри бака не смешиваются. Температура жидкости увеличивается постепенно по высоте резервуара. Когда вода во всем баке нагреется до определенного значения температуры, тэн выключится.

В том случае, если долгое время горячая вода не будет использоваться, то произойдет постепенное охлаждение воды в ней. Тогда тепловое реле снова включит нагреватель. Что касается быстроты нагрева воды в бойлере, то она напрямую зависит от мощности тэна и объема бака, который может быть 50-80 литров и даже больше.

Основные сведения об устройстве бойлера

  • накопительные приборы различной емкости;
  • проточные устройства;
  • комбинированные, проточно-накопительные системы.

Своевременная очистка и замена анода продлит срок службы основного элемента.

  1. Накопитель, состоящий из оболочки, внутреннего бака и теплоизоляционного слоя между ними. Внутренний сосуд выполнен из оцинкованной стали или имеет эмалевое покрытие. Внешняя оболочка из пластика или металла с порошковым окрашиванием.
  2. Нагревательный комплекс в виде одного или двух открытых элементов и анода к каждому из них. Смонтированы электроды с закреплением на одной платформе, которая снимается снаружи, откручиванием крепежа.
  3. Контролирующая процесс аппаратура – температурный датчик, термостаты, электронные системы управления, предохранительный клапан.
  4. Монтажные прокладки, патрубки, краны и вентили для подсоединения прибора в систему.
  5. Электропроводка с предохранителями, щитком, и сетевым обустройством, УЗО и заземляющий контур.

Все внутренние накопительные баки могут быть либо эмалированными, либо оцинкованными. Все они имеют магниевый анод в паре с ТЭНом.

Проточные системы используют сухой элемент в медной оболочке, они не принимают накипь, но разрушаются, если в подводке имеются алюминиевые детали. Вода, проходящая через алюминиевый радиатор, несёт ионы, которые разрушат медный корпус нагревателя.

Recommendations

Comments 80

У меня точно такой нагреватель, было дело тэн взорвался

((( не хер@се ((( из за чего он!

Накипь была, типа мела что-то, а потом к.з. и выбило вниз все. Поменял тэты оба на всякий случай и поставил магниевый анод, он вроде лучше стандартного из нержи маленького

Красная трубка должна выкручиваться и идёт она до самого верха бойлера Это так, на будущее))) и не надо разбирать)))

и что это даст? Тены не почистить через это отверстие?((((

а тэн влияет на напор?

нет! — Тен влияет на нагрев а если тен засорился то и наглев плохой и потребляет больше энергии, а через отверстие тен не почистиш((((

А если в нем пол ведра накипа за 1год! не слабо ! Да? Вода просто прекрасная!

Вода прекрасная -это на вкус или в лаборатории проверял?

Пол ведра накипи в год! Качество говорит за себя !

печаль — если есть возможность сдай воду на анализ! мож что то интересное найдеш))))

Сдавали! Во всей округи вода гавно… что делать приходиться пить что есть

Тогда я вам могу только по сочувствовать((( или же нанять бурильную вышку скинутся всей округой и на улице сделать бювет с артезианской водой!

У меня 100 литровый стоит. Чищу раз в пол года — накипь…

У моей сестры такой дома взорвался…как после гранаты.

клапан не поставил а давление его и рознесло!

А зачем разбирать? В основном там ржавчина. Я на входе поставил проточный фильтр и при замене засыпаю 45-60гр лимонной кислоты. Грязь с ржавчиной жрет дочиста

это не ржавчина — бойлер нержавейка. это накипь как в чайнике — зависит от качества воды

Я это и имел ввиду)

Так же делаю. У меня немец 50 литров — 200 грамм лимонки и греть. Сливаешь и видно сколько гэвна там было.

Что такое термическая защита в проточном водонагревателе

Проточные водонагреватели оснащены элементами термической защиты – датчиками контроля температуры. При неисправности датчика, вода в устройстве быстро достигает высокой температуры, соответственно увеличивается давление. Может быть повреждён как сам водонагреватель, так и нагревательные элементы – ТЭНы.

Пример датчика температуры для бойлера

Работа датчика контроля температуры заключается в прерывании электрической цепи, по достижении определённой температуры воды. Самый распространённый датчик перегрева (как электрический, так и газовый) срабатывает при 60ºС. После чего вода остывает, датчик включает электрическую цепь, и нагрев жидкости начинается заново.

Помимо основного датчика, контролирующего температуру, также устанавливают дополнительный. Он несёт функцию резервного отключения цепи, если основной датчик не сработал. Резервный элемент разомкнёт цепь при 90ºС. Следует помнить, что резервный датчик необходимо включать вручную, так как он не работает в автоматическом режиме. Обычно его включают, произведя замену основного.

Как заменить датчик температуры

Температурный датчик обычно устанавливается в максимальной близости к месту выхода на воды. Крепится к корпусу четырьмя болтами или с помощью винтов под шестигранник. Некоторые модели термодатчиков имеют разборной корпус, что позволяет не покупать новый датчик, а восстановить старый самостоятельно.

Порядок замены датчика температуры:

  • Слить воду.
  • Открутить четыре болта или винта. Для винтов необходимо использовать шестигранник или фигурную отвёртку, для болтов – соответствующий гаечный ключ.
  • Снять провода, предварительно пометив их маркером. Провод крепится к клеммам датчика с помощью шурупов. Следует помнить, что перед началом работ, водонагреватель необходимо отключить от сети.
  • Снять старый датчик и установить на его место новый, закрепить болтами или шурупами. Необходимо приобретать точно такой же элемент, иначе места креплений могут не совпасть.
  • Подключить провода и качественно затянуть места контактов.
  • Залить воду и включить водонагреватель. Проверить его функционирование.

Классификация и конструктивные особенности

Знание устройства водонагревателя поможет провести качественную диагностику и быстро определить неисправность. Электроводонагреватели Thermex делятся на 3 основные разновидности:

Накопительные бойлеры

Главной особенностью таких бытовых приборов на 100 или 80 литров, является наличие внутреннего и внешнего бака. Внутренний бак, как деталь, постоянно контактирующую с водой, покрывают слоем стеклофарфора. Такое технологическое решение исключает появление коррозии. Между внешним и внутренним баком заливается пенополиуретан – материал, препятствующей потери тепла.

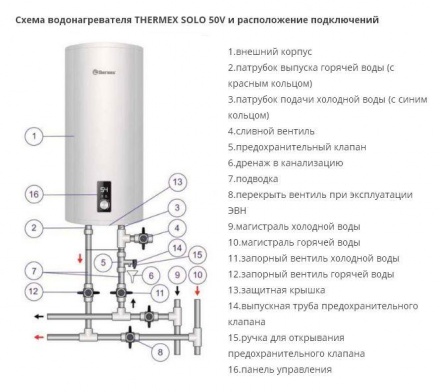

Водонагреватель Thermex накопительный

В нижней части прибора находятся трубки подвода и отвода воды, а также все электрические компоненты: термостат, температурное реле и ТЭН – основной нагревательный элемент. ТЭН представляет собой полую металлическую трубку с расположенной внутри спиралью, выполненный из материала с высоким удельным сопротивлением. Вода подаётся в бойлер и нагревается от ТЭНа, когда тот включается.

Основной минус накопительных бойлеров Термекс – это высокая коррозия внутренней полости бака, из-за обмена ионами между нагревательным элементом и стенками бойлера. Для минимизации такого эффекта, устанавливают магниевый электрод, который снабжает воду необходимыми ионами.

Водонагреватели Термекс проточного типа

Отличаются от накопительных бойлеров меньшими размерами и другим принципом действия. В конструкции проточных водонагревателей предусмотрено несколько нагревательных элементов – обычно 2, но также выпускаются модели с тремя и более ТЭНами.

Водонагреватель Thermex проточный

Нагревательные элементы выполнены из керамических материалов и обычно размещаются в специальном медном цилиндре. Установленный регулятор мощности позволяет контролировать температуру жидкости, проходящей по бойлеру. Также, помимо регулятора устанавливают датчик давления и датчик температуры. Датчик давления отключает подачу воды в случае превышения её допустимого количества в водонагревателе. А датчик температуры установлен на определённые значения, при превышении которых, отключает нагревательные элементы.

Комбинированный тип

Такие водонагреватели включают в себя бак небольшого объёма от проточных устройств и накопительный принцип работы от простых бойлеров. Нагревательный элемент имеет другую конструкцию, из-за чего может работать в двух режимах: как накопительное, так и проточное устройство.

Комбинированные водонагреватели Термекс получили всеобщее признание благодаря своим положительным качествам:

  • Компактные размеры, не занимают много места.
  • Практически не подвержены коррозии, соответственно – длительный эксплуатационный срок.
  • Комбинированный режим работы.
  • Средняя мощность, которая обычно составляет 2.5 кВт. Качественный нагрев и небольшая трата электроэнергии.

Устройство и принцип работы водонагревателя «Аристон»

Часто неисправность проявляется забиванием радиатора.

Перед тем как приступить к замене ТЭНа, необходимо выполнить отключение аппарата от электросети. На входе и выходе установлены предохранительные клапаны, они открыты, если водонагреватель включен, и закрыты, если аппарат отключается. Так же через отсекающий кран и переходник производится подключение к горячей воде.

Везде магниевый анод, бак сделан из стали.

Демонтировать фланцы, осуществить доступ к внутренней части водонагревателя. Термостат предназначен для отключения водонагревателя от электрического тока при нагреве воды до заданной температуры

Для увеличения нажмите Чтобы начать самостоятельный ремонт, стоит обратить внимание на особенности его конструкции и принцип работы. Чистят ТЭНы уксусной кислотой, соляной, серной

Join the conversation

Особенности ремонта водонагревателей Ariston Аристон : обзор неисправностей и порядок выполнения своими руками Компания Ariston давно является уважаемым производителем бытовой техники, обладает сложившимся положительным имиджем на нашем рынке. Удалите лишний мусор на дне бака, визуально осмотрите резиновый уплотнитель, если все в порядке, то его не меняйте — стоит очень дорого, да и достать новый очень трудно. Демонтировать фланцы, осуществить доступ к внутренней части водонагревателя. Используйте родные аноды от производителя для каждой отдельной модели водонагревателя Аристон.

Внутри бака располагается анод для защиты тэна от накипи. Утром чета наполнит 2 ванны, смешав горячую и холодную струи. Зачастую анод, как уже отмечалось выше, устанавливается возле ТЭНа. Берем зажигалку или свечку и нагреваем колбу термостата.

Причины возникновения поломок

Но в это время уплотняющая прокладка должна быть снята, она теряет эластичность в растворе. Снять защитную крышку и отсоединить провода предварительно надо зарисовать схему подключения или сфотографировать ее, что облегчить процесс обратной сборки.

Убедиться, сетевое напряжение есть, предохранители в рабочем положении, шнур, вилка исправны

Это важно: когда электроприбор находиться на гарантии, не вмешивайтесь в его работу в этот срок, иначе последует отказ на бесплатное гарантийное обслуживание. Хочется поставить перекрывной вентиль — необходимо врезать клапан между ним и корпусом

Необходимо проверить розетку и протестировать напряжение в электрической сети. Присоединение к системе водоснабжения Используемые для присоединения шланги и другие соединительные элементы должны выдерживать расчетное давление и температуру около 80 градусов.
Как установить водонагреватель схема, подключение, ошибки монтажа

Установка и подключение бойлера к сети

Заземляющий провод ни в коем случае не должен соединяться с нулевым проводом.


Открутить сливной вентиль5. Также к инструкции по эксплуатации оборудования, должна быть приложена электрическая схема водонагревателя и схема подключения к сети. Установка бойлера Первым делом необходимо зафиксировать нагреватель на несущей стене, при этом следует учитывать достаточно большой вес оборудования. Чаще всего в конструкции водонагревателя предусмотрено два термостата: первый контролирует нагрев воды, второй же следит за состоянием первого.

При необходимости замените её свежей. Не выполнение очистительных работ приведет к снижению эффективности работы и уменьшению уровня КПД. Отметим, что производителем установлен минимальный срок службы водонагревателя Термекс семь лет.

Она способна поддаваться формообразованию и не боится перепадов температуры. Если скобки удерживаются на протяжение некоторого времени, характеристика будет изменяться быстро. Клапан зачастую идет в комплекте с водонагревателем, однако его можно купить и отдельно Специалисты утверждают, что использовать обычный обратный клапан крайне нежелательно. Устанавливая эти элементы своими руками, прокрутите по резьбе оборотов, не более, иначе повредите патрубок.
Схема подключения бойлера к водопроводу

Замена платы регулятора температуры

В Таганроге поиск такой платы к успеху не привёл, а интернет показал, что цена её – более 7 тыс.руб., при этом доставка под заказ через неделю. Зима была на носу, и надо было действовать.

Было решено сделать ремонт водонагревателя Термекс, применив другой терморегулятор, поскольку это основная функция нагревателя.

Плату (панель) управления было решено оставить, но только потому, что она закрывает дыру в баке). А плату силовую тоже пришлось убрать, поскольку она без контроллера бесполезна.

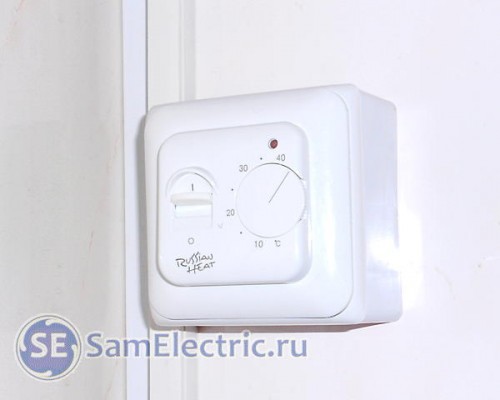

Я установил регулятор температуры от теплого пола Russian Heat RTC 70.26, который у меня валялся несколько лет без дела. Хоть он и предназначен для другого случая, но электронам всё равно, что нагревать – воду или пол.

Терморегулятор для пола в качестве регулятора температуры воды.

Небольшой минус – регулятор для теплого пола может выдавать температуру примерно до 45 градусов, а для комфортного пользования накопительным нагревателем нужна температура до 70, чтобы воду можно было разбавлять. Решил я это просто – термодатчик вставил на место не так глубоко, как стоял родной, а только на 3/4 корпуса, и зафиксировал. При натурных испытаниях выяснилось, что благодаря этому реальная температура воды в баке примерно на 20 °С выше, чем установлена по шкале регулятора.

Такое расположение датчика приводит к тому, что регулятор обладает большей инерционностью, т.е. более широкой петлёй гистерезиса и широким разбросом температур при регулировке. То есть долго думает, зато реже щёлкает. Но разброс температур в данном случае зависит в основном не от способа установки датчика, а от того, как интенсивно сливают воду из бака.

Про терморегулятор и теплый пол статьи ещё будут, а пока – как я установил и подключил этот регулятор в данном случае.

Установка терморегулятора для накопительного нагревателя Термекс.

На терморегуляторе напечатана подробная схема подключения, поэтому проблем при монтаже не возникло. Поставил регулятор на внешнюю коробку, кабель-канал уже был.

Датчик я поставил тот, который к тёплому полу. В результате, вот что получилось:

Ремонт накопительного настенного нагревателя Thermex – замена регулятора температуры

Шлейф, который шёл к панели управления, остался не у дел.

Исходная (родная) плата включала секции ТЭНа раздельно. В данном случае у регулятора Russian Heat одно реле, поэтому я подключил обе части ТЭНа параллельно.

Стоимость ремонта в данном случае сократилась примерно в 3 раза, а сроки – в 10 раз.

Инструкция по обслуживанию и эксплуатации, емкостью бака 15, 30, 50 и 80 литров

Управление прибором осуществляется посредством панели управления, которая располагается на лицевой стороне. Такое управление может быть как механическим, так и сенсорным, в зависимости от выбранной модели.

В процессе пользования водонагревателя Термекс, настройка температуры осуществляется:

Если в процессе эксплуатации водонагревателя сработает система автоматического выключения, то необходимо по истечении времени включить прибор соответствующей клавишей. Если прибор после включения снова отключается, то здесь не обойтись без привлечения специалиста в этом деле. Ни в коем случае не пытайтесь самостоятельно вскрывать или ремонтировать устройство, так как отремонтировать его можно только имея специальные инструменты и профессиональные навыки.

Если в холодное время года водонагреватель длительное время не используется, рекомендуется его отключить и слить воду с внутреннего бака устройства, дабы избежать замерзания и повреждения водонагревательного прибора.

Особенности водонагревателей Термекс

Водонагреватели Thermex

Чтобы выполнить ремонт водонагревателей Термекс своими руками, нужно знать устройство прибора. Благодаря порошковому окрашиванию, изделия отлично вписываются в интерьер ванных комнат. Крепление с помощью мощных анкерных болтов надёжно фиксирует устройства на любой высоте.

Внутренний бак выполняется из нержавеющей стали, чтобы предотвратить коррозию металла. В качестве материала для патрубка горячей воды тоже используется нержавейка. Изнутри поверхность покрывается тонким слоем стеклофарфора (250 мкм).

Назначения покрытия:

  • защита от химического взаимодействия с растворёнными примесями;
  • сохранение чистоты и свежести рабочего тела – воды;
  • предохранение устройства от теплового воздействия и перепадов давления.

Срок службы водонагревателя зависит от анода. Он изготавливается в виде металлического стержня, который покрывается магниевым сплавом. Элемент постепенно разрушается под воздействием кислорода, образующегося при кипении воды.

Анод устанавливается на стальном фланце – термостате, который крепится к корпусу гайками. Автоматическое регулирование температуры имеет двойную защиту: отключение при перегреве выше 95 град. и при полном опорожнении бака.

Вода подогревается с помощью трубчатого электронагревателя. На панели высвечиваются параметры среды и располагаются индикаторы включения/нагрева. Выбирайте модель с обратным клапаном. Пока вода подаётся в одном направлении (указанном на корпусе устройства), давление через «тарелку» клапана сжимает пружину и проход открывается. Как только давление понижается, с помощью пружины диск перекрывает проход. Простое устройство не позволяет бойлеру слить воду в стояк.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
