Подключение сип провода к дому

Порядок подсоединения

Чтобы вам было понятнее с чего начать, чтобы самостоятельно провести электричество на земельный участок, разделим действия на два этапа: организационные мероприятия (сбор документов, подача заявления и т.д.) и технические (в частности проектные и электромонтажные работы).

Получение разрешения

Организационные мероприятия, подразумевают под собой представление в энергоснабжающую организацию пакета документов, таких как:

• Копия паспорта гражданина РФ — владельца участка (в случае подачи заявления от другого лица, прилагается доверенность).
• Копия документа, подтверждающего право собственности на дом или дачный участок.
• План-схема участка с расположением энергопринимающих устройств и с обозначением ближайшей опоры линии электропередачи, а также с указанием точного расположения всех инженерных систем на территории участка, в том числе газопровода и труб водоснабжения.
• Однолинейная схема электрических сетей заявителя.
• Согласие на обработку персональных данных (в соответствии с требованиями Федерального Закона «О персональных данных» №152 от 27.07.2006 года.

Перечень необходимых документов и порядок их оформления и представления лучше уточнить в РЭС.

Данные участка могут быть представлены из публичной кадастровой карты, в которой участок можно найти по кадастровому номеру участка, указанному в документах на право собственности.

Есть такой момент, что если столб, от которого к вам можно подключить электричество, находится дальше 25 метров от границы участка, то чтобы провести свет на участок, придется устанавливать дополнительный столб, и скорее всего за свой счет.

Если с этим все в порядке и расстояния в пределах нормы, сложностей не возникнет, и действуя нашей рекомендации вы сможете выполнить проведение электричества на участок. На основании этих документов энергоснабжающая компания должна выдать технические условия, благодаря которым вы уже можете провести свет.

Согласно постановлению Правительства Российской Федерации номер 861 от 27.12.2004 (п.12) , энергоснабжающая  организация не имеет право Вам отказать, а в случае не возможности произвести подключение электричества в сроки, по техническим причинам, сообщить сроки их исполнения. Это может быть отсутствие технологической возможности подключения, данная линия работает на пределе своих возможностей, и подсоединение нового абонента приведет к аварии в сети. И чтобы провести свет к вашему дому нужна частичная или полная модернизация сети электроснабжения, что может затянуться на годы ожидания.

В случае положительного ответа, через месяц у Вас на руках будет документ договор на подключение и технические условия, с разрешённой мощностью до 16 кВт (для дачного дома и жилого дома отличаются), наименование прибора учета электричества, вводного рубильника, защитного устройства УЗО и герметичный бокс для наружной установки.

Технические мероприятия

Берем техническое условие и идем в специализированный магазин электротоваров. Приобретаем счетчик, автоматы, герметичный бокс для наружной установки счетчика электроэнергии.

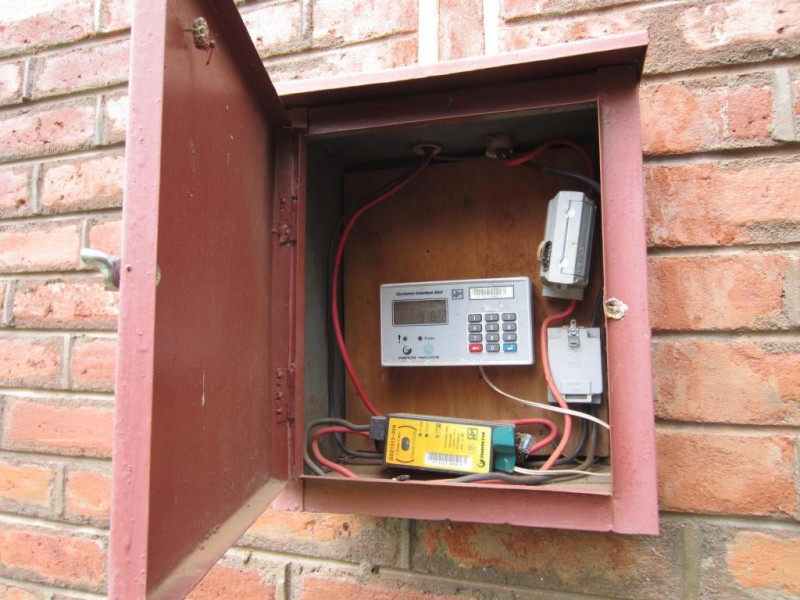

Идем к себе на приусадебный участок устанавливаем бокс на наружную стену дома или же подготовленную опору, производим коммутацию в боксе согласно ПУЭ и схемы в техническом условии, или же за отдельную плату электромонтаж произведет специалист.

Дальше провода от уличного бокса нужно провести к распределительному щиту в вашем доме (в статье подразумевается наличие готовой электропроводки для включения света, или же подготовленного щита с УЗО и автоматами в помещении). Если щит учета стоит на отдельной опоре, далеко на границе вашего приусадебного участка, можно подвести кабель в земле в траншее к электрофицируемому дому. О том, как провести электропроводку под землей своими руками, мы подробно рассказывали.

Подключение электричества от столба к вводному щиту абонента произведут специалисты компании, которые также опломбируют счётчик и составят акт о подключении абонента. Разводка и прокладка электрической проводки должна производиться согласно действующим нормам и правилам с соблюдением техники безопасности.

В обязательном порядке, также нужно выполнить монтаж контура защитного заземления, в наш век технологий и электрических устройств совсем не будет лишним. О том, как сделать заземление в частном доме, мы рассказывали в соответствующей статье.

Дополнительно рекомендуем просмотреть видео, на котором показывается, как провести свет от столба к дому:

Подвод электричества к щиту

Электромонтаж внутренней проводки

Чтобы вы не ломали голову «с чего начать», мы сгруппировали все действия в 5 шагов для монтажа электропроводки на даче своими руками:

1. Разметка.
2. Штробление.
3. Установка подрозетников и распредкоробок.
4. Прокладка кабеля.
5. Сборка схемы и подключение.

Разметка стен

Нужно определить расположение всех электроточек. После этого вы можете разметить будущие линии проводки. Сделать это можно чем угодно — мелом, карандашом или малярным шнуром от щитка до каждой точки. Подробнее процесс разметки стен под проводку описан в статье: https://samelectrik.ru/kak-razmetit-steny-i-potolok-pod-provodku.html.

На видео наглядно рассмотрен процесс разметки:

По этим линиям вы можете посчитать, сколько нужно кабеля для прокладки проводки.

Прокладывать кабель в полу из дерева не стоит – это можно делать, если он у вас залит цементной стяжкой. В этом случае обязательно использовать гофру, чтобы избежать повреждения электрических линий.

Штробление и углубления для подрозетников

Три основных способа сделать штробу в стене своими руками:

1. С помощью перфоратора с насадкой «долото» или «шило».
2. Штроборезом.
3. Болгаркой с алмазным диском.

В принципе они подходят для всех видов твёрдых несгораемых материалов

С помощью штробореза получится ровная и аккуратная штроба, но это не важно — в последствии она заделывается раствором и шпаклюется. Поэтому чтобы сделать штробу своими руками не стоит покупать штроборез, можно обойтись и перфоратором

Колодцы для установки подрозетников и распредкоробок делаем с помощью коронок с твёрдосплавными напайками или алмазными. Стандартные размеры подрозетника по наружной стороне: глубина – 45мм, диаметр – 68мм. А внутренние габариты – 68х40мм. При этом существуют и другие размеры подрозетников, не ошибитесь при подборе коронки.

Для установки нескольких розеток и выключателей в один ряд – высверливают несколько отверстий, а сегменты между ними выбивают перфоратором с насадкой долотом.

Крепление распределительных коробок и подрозетников

Чтобы розетки не вывалились из стен вместе с вилкой важно не только их правильно установить, но и хорошо закрепить подрозетники. Для этого используют шурупы с дюбелями

Второй способ – установить подрозетники и распредкоробки на алебастр. При работе с алебастром нужно действовать быстро. В углубления закладываете столько раствора, чтобы подрозетник его не слишком сильно выдавливал.

Прокладка линий

При прокладке электропроводки на даче в стенах, гофру использовать не обязательно. Используйте кабель ВВГ (или ВВГнг), так как не будет проблем с соединением жил.

Сами же провода крепят в стене либо с помощью алебастра, либо дюбель-хомутами

На этом этапе важно проложить правильное количество проводов, для всех электроприёмников

Подключение розеток и выключателей

Последний этап выполняют после оштукатуривания и высыхания стен. Штукатурку затирают и устанавливаются розетки. Особых рекомендаций нет, нужно просто установить все элементы ровно, по уровню. На этом пошаговое описание скрытого электромонтажа можно считать оконченным.

Если не знаете, как установить розетки и выключатели, ознакомьтесь со статьями:

• https://samelectrik.ru/kak-pravilno-ustanovit-rozetku-svoimi-rukami.html
• https://samelectrik.ru/kak-pravilno-podklyuchit-vyklyuchatel-sveta.html

Подвод к счетчику

Электропроводка, которая идет непосредственно к счетчику, должна быть на виду, никаких соединений не допускается делать. Это связано с тем, чтобы не было возможности снимать напряжение в обход прибора учета электроэнергии. Для того чтобы не делать акты скрытых работ и не осуществлять пломбировку коробок с соединениями, приборы учета устанавливаются на фасаде дома.

В этом месте человек, осуществляющий инспекцию, имеет свободный доступ к счетчику. Неразрывность вводного провода также очень просто проконтролировать. Электрики советуют выполнять монтаж именно таким способом.

По воздуху

Для подключения дома к электросети воздушным способом рекомендуют использовать такие марки кабеля:

АВК

Это кабель с алюминиевыми жилами, виниловой изоляцией и коаксиальной оплеткой. Предназначен для передачи электроэнергии в сетях до 380 вольт. В силу конструктивных особенностей невозможно произвести несанкционированное подключение к электросети. Можно применять АВК для монтажа ввода от участка ВЛ к щиту учета. Температура эксплуатации от -45 до +45 градусов. Подходит для подсоединения напряжения 220 вольт, одна фаза и ноль. Из минусов использования этого кабеля для подключения к дому является необходимость применения специальной муфты для электрического присоединения.

СИП-4

СИП расшифровывается как самонесущий изолированный провод. Данный проводник применяется для воздушных линий электропередач до 1000 Вольт. Изоляция изготовлена из светостабилизированного сшитого полиэтилена. Температурный диапазон эксплуатации от -60 до + 50 градусов. Широкая номенклатура сечений и ценовой диапазон делает его идеальным кандидатом для подключения дома к электросети. Провод подходит для присоединения как однофазных потребителей (220 вольт), так и трехфазных (380 вольт). Из минусов можно выделить: использование специализированных муфт и неоднозначное отношение у инспекторов энергоснабжающих организаций к подключению данного типа подвода к прибору учета. Дело в том, что в правилах указано о не допустимости соединений на кабеле до узла учета. Линия должна проходить цельным куском, как показано на картинке ниже:

В силу специфики СИП не возможно завести в щит учета, не сделав переход на другой, более гибкий провод. Поэтому данный момент лучше предварительно согласовать с энергоснабжающей организацией, перед тем как вы решите выбрать кабель для подключения частного дома к сети. О том, как соединить СИП с медным кабелем, мы рассказали в отдельной статье. При этом учтите, что согласно главе 1.7. ПУЭ п. 1.7.131 сечение жил СИП не должно быть меньше 16 мм².

АВВГ

Расшифровка следующая — алюминиевый, полихлорвиниловая изоляция жил, полихлорвиниловая оболочка, голый (отсутствуют защитные покровы). Используется АВВГ на напряжение до 1 кВ. Предназначен для эксплуатации в умеренном, холодном и тропическом климате. Применяется для прокладки в воздухе, сырых и сухих помещениях, каналах, траншеях, частично затапливаемых помещениях с средней и сильной коррозийной активностью. Для воздушной прокладки необходимо использовать тросовую проводку. Проводник подходит для подключения потребителей к электросети как на 220, так и на 380 В.

ВВГ

Медный кабель ВВГ, полихлорвиниловая изоляция жил, полихлорвиниловая оболочка, без дополнительной защиты. Аналог АВВГ по исполнению и характеристикам, но с медными токоведущими жилами. Используется в сетях до 1000 вольт. В климатическом исполнении умеренный и холодный климат. Также применяется для прокладки на открытом воздухе, сухих и сырых помещениях, в туннелях и колодцах и т. д. Для воздушной проводки необходимо изготавливать тросовую проводку, трос используется в качестве несущего элемента, а он подвязан к нему через равные промежутки. Узнать как она изготавливается можно из статьи, на которую мы сослались.  При этом учтите, что согласно тому же пункту 1.7.131 сечение медных кабелей в ответвлениях должно быть не менее 10 мм², а также то, что изоляция кабелей типа ВВГ и АВВГ разрушается под воздействием ультрафиолета. Такие кабели, кроме прокладки на тросе, лучше дополнительно защищать полипропиленовой гофрой, стойкой к ультрафиолету.

Ниже представленные таблицы выбора кабеля для подключения дома к электросети воздушным путем:

О том, как провести провод от столба к дому по воздуху, рассказывается на видео:

Воздушная прокладка линии

Выбор системы прокладки кабеля

Кабель электрического ввода в большей степени подвержен высокой нагрузке и нагреву. Его нужно защитить всеми возможными способами от повреждений, атмосферных влияний, а при прокладке по горючим основаниям — обеспечить локализацию проводника на случай воспламенения.

Маршрут прокладки кабеля зависит от расположения общего домового щита или ВРУ. Если пункт назначения размещён на внешней стене, разумно будет проложить кабель от счётчика по фасаду, например, под свесом кровли или отливом фронтона. Кабель в таком случае затягивается в полиэтиленовую гофротрубу или металлорукав.

Прокладка по чердачному помещению, в теле фундамента или внутри цокольного этажа осуществляется после защиты кабеля стальной или пластиковой оболочкой (трубой). Монтаж может проходить как открытым способом, так и внутри перекрытия или стен.

Разновидности кабеля для сети на 15 кВт

Требуется знать, какой кабель использовать для ввода в частный дом: 3-х фазный или однофазный. Подключение при помощи первого варианта подразумевает уменьшение нагрузки на сеть и номинала вводного автомата. Недостатком является то, что размер распределительного щитка будет больше, чем при однофазном подключении, так как автоматы выключения питания будут занимать 3-4 модуля.

Также трёхфазные устройства защитного отключения имеют больший размер. Но такой тип вводного кабеля даёт возможность подключить к дому асинхронные электрические устройства, котлы, электроплиты или отопительные системы.

Так как в трёхфазной сети напряжение в 380 В, то для защиты потребуется трёхполосный автомат перед вводом сети в дом. Он поможет избежать опасности возникновения пожара и поражения током, а также даст защиту от короткого замыкания в электросети. Провода имеют различие по материалу, из которого изготовлена сердцевина. Медные кабеля имеют меньшее сопротивление, чем алюминиевые, но стоят дороже.

Провод на 15 кВт в разрезе Источник elektrik-a.su

Кабели для проведения электросети имеют различие по типу ввода:

1. Воздушный. Для этого используются модели АВК, СИП или АВВГ (ВВГ). Они имеют возможность передавать ток до 1 кВ и выдерживать температуру от -50 до +48 °С. Недостатком воздушного ввода является применение перемычек, необходимых для нормального соединения кабеля с щитком. В правилах проведения электросети указывается, что такие перемычки недопустимы, но если согласовать этот момент компанией-поставщиком, то при установке соединения на него поместят пломбу.
2. Подземный. Для такого типа подключения используется провод АВБбШв (алюминиевый) или ВБбШв (медный) с бронированным покрытием, оцинкованными лентами и защитным шлангом. Это нужно для защиты кабеля от пробоя на землю или механических повреждений.

Для каждого вида подключения есть определённые нормы соединения и прокладки. При не правильной установке кабеля все электрические приборы могут подвергнуться короткому замыканию или поломке от перепадов напряжения, так как неправильное распределение мощности влечёт неэффективное использование сети.

3 фазы и ноль Источник isu.org.ua

МОНТАЖ И ПРОКЛАДКА ПРОВОДОВ

Способы монтажа различаются в зависимости от материала стен и потолка. Провода могут укладываться:

• в штробах (для оштукатуренных стен) – скрытый монтаж электропроводки;
• в гофрированной защитной трубе (для стен и перегородок из гипсокартонных листов);
• в кабель-канале – для монтажа открытой электропроводки на горючих поверхностях – дереве или пластике.

Монтаж электропроводки в коробах удобен тем, что требует минимальных усилий при замене или ремонте кабеля.

Разводка электропроводки требует соблюдения следующих условий:

• горизонтальные участки прокладки должны отстоять от уровня потолка или пола на расстоянии 150 – 200 мм;
• вертикальные участки – на расстоянии не менее 100 мм от углов, дверных и оконных проемов;
• отводы для подключения розеток, выключателей, осветительных приборов – строго под прямым углом к основной разводке.

Желание сэкономить и проложить провод по ближайшему пути приведет к тому, что через некоторое время при сверлении отверстия в стене под картину либо карниз, сверло наткнется на провод. Также будет затруднен поиск неисправного участка электропроводки.

Диаметр трубы должен выбираться таким образом, чтобы можно было в случае необходимости заменить кабель, не прибегая к капитальному ремонту.

Электропроводка по потолку выполняется либо в штробах, либо в технологических отверстиях бетонных перекрытий. При наличии подвесного или натяжного потолка, провод прокладывают в межпотолочном пространстве в гофрированном шланге.

Концы кабеля, выходящие в местах установки розеток, выключателей и распределительных коробок, должны иметь необходимый запас по длине. При монтаже скрытой электропроводки в штробах, крепление кабеля выполняют специальными скобами.

ПРОКЛАДКА ЭЛЕКТРОПРОВОДКИ В ПОЛУ

Монтаж электропроводки в полу имеет свои особенности. Он выгоден на этапе выполнения черновых работ по ремонту или строительству и может сократить затраты на приобретение провода, поскольку требование по расположению кабеля здесь не такие строгие, как при стеновой или потолочной прокладке.

Обязательно выполнение следующих условий:

• использование защитной гофротрубы;
• толщина бетонной стяжки поверх проводов не менее 30 мм.

Электропроводка по полу должна быть тщательно продумана, поскольку переделать ее впоследствии будет невозможно.

МОНТАЖ РАСПРЕДЕЛИТЕЛЬНЫХ КОРОБОК

Распределительные коробки служат для выполнения отводов и разветвлений электропроводки. Распредкоробки устанавливаются в местах отводов линий для розеток, выключателей, осветительных приборов.

Соединения проводов в коробках выполняются при помощи специальных соединительных клемм, скруткой или пайкой. Последний способ наиболее надежен, но и наиболее трудоемок, поскольку требует применения специальных инструментов и материалов.

Соединения проводов в распределительных коробках изолируют при помощи изолирующих колпачков, втулок или, в крайнем случае, тканевой изоленты.

ВЫБОР АВТОМАТОВ ЗАЩИТЫ

Для защиты от короткого замыкания на электрощитке в каждую цепь устанавливают автоматы защиты, которые размыкают цепь при превышении заданного тока.

Для снижения риска удара током при повреждении электроприборов в помещениях с повышенной влажностью – ванных, кухонь, используют устройства защитного отключения УЗО, которые также размыкают цепь при возникновении токов утечки, например, при повреждении нагревательного элемента в стиральной машине или чайнике.

После окончания всех работ корректируют схему монтажа электропроводки, так как в большинстве случаев, первоначальная схема будет меняться в виду неучтенных при проектировании факторов.

ОШИБКИ ПРИ РАЗВОДКЕ ЭЛЕКТРОПРОВОДКЕ

Следует избегать распространенных ошибок, которые могут привести к несчастным случаям:

• при любых вариантах прокладки нельзя допускать пересечения проводников;
• не допускается непосредственное соединение алюминиевых и медных жил;
• не допускается использование пластиковой изоленты в распределительных коробках.

Защитные автоматы не должны иметь слишком большой запас по току, но слабые автоматы могут вызвать ложные отключения сети, к примеру, при включении нескольких нагрузок.

УЗО выбираются по допустимому току утечки. Неправильно выбранные параметры также вызовут ложные срабатывания или, наоборот, приведут к поражению электрическим током при большом выбранном запасе.

  *  *  *

2014-2020 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и нормативных документов.

Способы подачи воды в дом

Обеспечить коттедж и участок питьевой водой возможно с помощью централизованного либо автономного водоснабжения. Это два принципиально разных способа получения живительной влаги.

В первом случае производится подсоединение к существующему в поселке водопроводу, а во втором – водозабор организуется в индивидуальном порядке на прилегающей к жилому зданию территории. И у каждого из этих вариантов свои достоинства.

Питьевую воду в коттедж можно просто привозить в канистрах или время от времени заказывать водовозку для наполнения установленной на участке емкости. Однако этот способ приемлем лишь при непостоянном проживании и/или для одного человека. Но если в доме живет семья с ребенком, то водоснабжение должно быть устроено более основательно.

Самый первый вопрос в водоснабжении частного дома, это определение источника воды, в качестве которого можно использовать поселковую водопроводную сеть либо автономный водозабор

Автономный забор воды организуется на базе:

• колодца;
• скважины (напорной либо безнапорной);
• родника или иного естественного водоема.

Чаще всего среди этих вариантов выбираются колодцы и безнапорные скважины. Они оборудуются насосами для откачки воды, которая затем подается в дом. Обустройство их занимает минимум времени и стоит приемлемых денег.

При этом колодец еще хорош тем, что при аварии на электросети жидкость для питья из него можно достать простым ведром.

Организация водоснабжения коттеджа выглядит следующим образом:

1. Выбирается источник воды – магистраль либо скважина/колодец.
2. Создается водозабор – производится подключение к поселковому водопроводу или бурится скважина/роется колодец.
3. Прокладывается труба от источника до дома.
4. Организуется ввод водопроводного трубопровода в коттедж.
5. Выполняется внутридомовая разводка труб ХВС и ГВС с подключением всего необходимого оборудования для очистки, подогрева и учета воды.
6. Производится подсоединение сантехники.

Также обычно уже из дома осуществляется разводка водопровода по участку для полива огорода и снабжения водой подсобных помещений. Не забывайте, что организация водоснабжения может производиться только в случае устройства системы водоотведения из снабжаемого водой коттеджа.

Общие правила подключения к электросети

Вслед за монтажом электропроводки устанавливают автоматы, УЗО и электроприборы. Чтобы ввести в эксплуатацию электрооснащение частного дома, приглашается специалист из энергонадзора, уполномоченный провести приемо-сдаточные испытания.

После проверки безопасности проведенного электромонтажа выдается «Акт допуска на подключение», разрешающий дальнейшее использование оснащения. На основании этого документа энергоснабжающая организация заключает договор с владельцем дома и подключает жилище к опоре.

Наглядно про подключение электропроводки на видео:

Заключение

Жизнь современного человека настолько зависит от электричества, что даже час без электроэнергии большинству кажется бесконечным. Дела останавливаются, сбивается ритм, планы остаются нереализованными. Дефектный монтаж может привести не только к кратковременным сбоям в работе системы.

Электротехнические неисправности (вызванные нарушением правил устройства и эксплуатации электрооборудования и бытовых электроприборов), согласно данным МЧС России, в 2017 году стали причиной 41374 домашних пожаров. Чтобы обезопасить дом и своих родных, стоит заранее позаботиться о многих вещах, но начать стоит с качественной электропроводки.

Подключение электричества и заключение договора на электроснабжение

После того, как монтаж согласно ТУ выполнен, можно переходить к оформлению всей разрешительной документации. Это несколько актов, без которых не будет подписан договор о поставке электроэнергии, а значит и пользоваться электричеством будет нельзя. Итак, для того, чтобы закончить оформление подключения дома к электроэнергии, необходимо подписать такие документы:

 1.  Акт ввода или осмотра прибора учета. Этот документ представляет собой результат осмотра выполненных работ по ТУ квалифицированным представителем электросетевой компании. Чтобы его получить необходимо обратится в районные электрические сети (РЭС), к руководителю компании или мастеру по учету электроэнергии. После получения заявки на участок приходит представитель сетевой организации, осматривает счетчик, производит его опломбировку и выдает абоненту на руки акт ввода прибора учета в эксплуатацию.

2. Акт разграничения балансовой и эксплуатационной принадлежности. Этот документ определяет схему подключения дома к электроэнергии и кто за какое оборудование будет отвечать. В этом акте должно быть обозначено за что именно отвечает абонент — за провода ввода в дом, индивидуальный прибор учета электроэнергии и внутреннюю электрическую проводку в доме, а за что отвечает сетевая организация  — опора ВЛ-0,4 кВ , от которой произошло подключение и трансформаторы. Этот документ выдает главный инженер электросетей.

3.  Акт выполнения ТУ.  В этом документе сказано, что абонент выполнил все пункты ТУ и готов к включению электроэнергии.

4. Акт осмотра (допуска) электроустановки. Выдает электросетевая компания после получения всех вышеперечисленных документов. Этот акт удостоверяет готовность абонента к подключению.

5.  Договор на электроснабжение. Заключительный и самый важный документ. Такой договор заключается уже не с электросетевой компанией, а к организации энергосбыта. То есть именно к той организации, которая контролирует расход электроэнергии и берет оплату за электроэнергию с потребителей. Договор заключается после получения всех вышеперечисленных актов. После подписания договора, дом считается подключенным к электроэнергии.

Имея на руках этот договор энергоснабжения, абонент может опять обратится в РЭС, предъявить договор главному инженеру или начальнику, отдать все копии актов и подать заявку на подачу напряжения к дому силами РЭС. В зависимости от региона проживания, как уже было сказано выше, эти правила могут немного видоизменяться, а необходимые документы дополняться или, наоборот, сокращаться. Мы же рассказали о типовых требованиях о подключении дома к электричеству.
