Инфракрасный плёночный обогреватель для дома: характеристика изделия

Принцип действия ПЛЭН

При включении в сеть питающего кабеля резистивные элементы в течение 10 секунд нагреваются до установленного предварительно значения температуры (35-50 градусов). Плёночные обогреватели не бытового назначения (для мини-саун, сушилок сельхозпродукции), используемые в помещениях с высотой потолков более 3,5 м, имеют в конструкции резистивные элементы проволочного, ленточного, пластинчатого исполнения из нихрома, фехраля или многокомпонентных сплавов, обеспечивающие более высокую температуру нагрева.

Тепло нагревателей передаётся фольге и, благодаря высокой теплопроводности алюминия, равномерно распределяется по её поверхности, что позволяет обогревателю на всей своей площади генерировать ИК-излучение равной интенсивности. По достижении воздуха в помещении заданного значения температуры плёночный обогреватель отключается по сигналу температурного датчика в термостате, а нагретые излучением предметы продолжают отдавать тепло. При понижении температуры в комнате на 1 градус термостат опять сработает на включение, и плёночный обогреватель выполнит новый цикл работы на излучение.

Верно рассчитанное сочетание материала отражающего слоя, его толщины, компоновки резистивных нагревателей обеспечивает преобразование электроэнергии в тепловую, а затем – в ИК-излучение с благоприятной для восприятия человеком длиной волны в 8-15 Мкм.

Разновидности плёночного обогревателя

Одним из основных различий электрообогревателей плёночного типа являются их формат и размеры. ПЛЭНы выпускаются в виде лент различной длины и ширины. Самостоятельная коррекция размеров таких плёнок невозможна, поэтому ПЛЭНы производятся в широком диапазоне габаритов, позволяющем выбрать оптимальный вариант. Наиболее распространены три типоразмера лент по ширине: 35, 51 и 65 см.

Плёнки шириной 35 и 51 см имеют две зоны, свободных от расположения резистивных элементов и предназначенных для монтажа с помощью степлера – по краям. Ленты шириной 65 см имеют три таких зоны – две по краям и одну вдоль посередине (как вариант – две по краям и между ними поперечные с определённым шагом).

Гибкие плёночные ИК-обогреватели могут устанавливаться как на вертикальных, так и на горизонтальных поверхностях – конструкция электрообогревателей плёночного типа не зависит от места его установки, исключение составляют ПЛЭНы-картины, которые по определению должны располагаться в местах наилучшего обзора – на стенах. Классификация определённого плёночного обогревателя как настенного, напольного или потолочного прибора определяется лишь проектным местом его расположения – важным фактором, влияющим на эффективность работы этого ИК-устройства. Таким образом, пленочный обогреватель на стену после установки на потолок в обиходе превращается в потолочный.

Рассмотрим варианты размещения ПЛЭНов в помещениях в порядке возрастания эффективности их применения.

Настенное расположение плёночных обогревателей

Размещение ПЛЭНов на стене является наименее эффективным из-за ограниченности сектора воздействия ИК-излучения на ограждающие конструкции — большая часть инфракрасных лучей нагревает поверхность стены напротив, почти не воздействуя на пол и потолок.

Смонтированные на стене стационарно плёночные устройства эффективны в качестве основного средства обогрева лишь в том случае, если противоположное основание имеет значительную площадь – тогда теплоотдача с его нагретой поверхности в воздух будет достаточно ощутимой.

Если же площадь установленных на стену плёночных обогревателей не значительна, а основание напротив, к тому же, имеет оконные проёмы, то КПД такого ИК-отопителя будет низким. Но стационарные настенные плёночные обогреватели малой площади удобны в качестве дополнительного средства обогрева – для повышения комфортности температурного режима определённого места или зоны в помещении.

Разновидностью настенных обогревателей плёночного типа являются переносные ИК-устройства с художественным оформлением, имитирующие картины. Чтобы применение их было рациональным и эффективным, картины-обогреватели нужно использовать в помещениях небольших габаритов для обогрева, к примеру, рабочего места, или же группами, суммарная площадь теплоотдачи которых будет соизмерима с размерами комнаты.

Напольное размещение ИК-обогревателей плёночного типа

Инфракрасное излучение расположенных таким образом устройств воздействует на напольное покрытие и потолок. Тёплая поверхность пола повышает комфортность контакта с ней человека – можно ходить без обуви, сидеть или лежать на полу и т.д. Кроме того, отдача тепла полом в холодные нижние слои воздуха помещения тоже является обогревом комнаты, так как обуславливают возникновение конвективных потоков. Но энергия той части ИК-лучей, которая проникает через напольное покрытие, расходуется на нагрев потолка, что менее эффективно – потолочное основание мало в этом нуждается, так как его температура и без того достаточно высока в результате конвекции.

Потолочная установка инфракрасных плёночных обогревателей

При использовании обогревательных устройств плёночного типа в качестве основного средства отопления размещение их на потолке является наиболее эффективным, так как такое их расположение обеспечивает воздействие облучением на все ограждающие конструкции помещения, не зависимо от конфигурации, и находящиеся в нём предметы.

Достоинством потолочного размещения ПЛЭНов, кроме высокой эффективности обогрева, является минимальный риск случайного повреждения обогревателя, находящегося на достаточно безопасном расстоянии от зоны движения. Однако есть и недостатки — расположение на потолке делает ПЛЭН уязвимым для протечки сверху, а монтажные работы на высоте более трудоёмки.

Солнце на потолке

Те, кому приходилось в счастливые детские годы читать «Трое из Простоквашино», наверняка помнят, что печь в доме у дяди Федора выполняла чисто декоративные задачи. Для обогрева дома он использовал электрическое солнце, выписанное из какого-то НИИ и прибитое на потолок. Сейчас трудно сказать, сами ли додумались создатели потолочных ИК-обогревателей до своего детища или украли эту идею у автора знаменитой истории, но, так или иначе, электрическое солнце из сказки превратилось в быль. Разве что форму оно имеет не круглую, а прямоугольную.

Что же представляет собой потолочный пленочный ИК-обогреватель и чем он отличается от своих ламповых и трубчатых собратьев? Прежде всего, излучателем. Вместо металлических спиралей и керамических элементов здесь применяют тонкие карбоновые нити. которые укладываются на промазанную углеродной пастой полимерную пленку. Толщина последней – всего 1 микрон (0,001 мм), поэтому все это напоминающее пиццу изделие помещают в прочную пожароустойчивую оболочку из ламинированного полиэстера, играющую роль надежного электроизолятора. По краям оба слоя оболочки склеиваются вместе без укладки между ними карбоновых нитей. Получившиеся таким образом пустые дорожки используются для крепления нагревателя на потолке.

Конструкция пленочного потолочного обогревателя

Управление нагревателем осуществляется посредством терморегулятора. устанавливаемого на стене на удобной для пользователя высоте, которая обычно составляет от 1 до 1,5 м. Достаточно настроить на этом приборе желаемую температуру, и он сам будет включать и выключать потолочный нагреватель в нужный момент. Простые и дешевые терморегуляторы имеют механическое устройство, более дорогие являются электронными и могут программироваться.

Все потолочные ИК-обогреватели делятся на три категории :

• низкотемпературные с длиной излучаемых волн от 5,6 до 100 мкм и температурой нагрева до 600 градусов (минимальная высота установки – от 2,5 до 3 м);
• среднетемпературные с длиной волны от 2,5 до 5,6 мкм и температурой от 600 до 1000 градусов (минимальная высота – около 3,6 м);
• высокотемпературные с длиной волны от 0,74 до 2 мкм и температурой нагрева свыше 1000 градусов (устанавливаются на высоте не менее 8 м).

ИК-пленки относятся к низкотемпературным длинноволновым приборам, в среднем температура их нагрева составляет порядка 45 градусов.

Один квадратный метр потолочного ИК-нагревателя потребляет от 130 до 200 Вт электрической мощности, КПД устройства составляет около 95%.

Потолочные ИК-панели водяного типа

Конструкция представляет собой систему изоляторов и отражателей, направляющих энергию на заданные участки помещения. По заключенным в алюминиевую оболочку трубам циркулирует вода, разогретая до определенной температуры. Нагрев жидкости проходит в блоке, а тепло в помещение распространяется благодаря активному передвижению воды по трубам.

В жаркое время года по трубам циркулирует охлаждающая жидкость, благодаря чему можно создавать комфортную температуру в помещении круглый год.

Инфракрасное отопление водяного типа имеет следующие достоинства:

• регулируемый уровень нагрева;
• возможность локального нагрева;
• безопасность для здоровья человека;
• небольшой расход электроэнергии;
• бесшумная работа;
• простота монтажа;
• возможность дистанционного управления;
• универсальность (можно отапливать помещение или охлаждать температуру воздуха).

Потолочные водяные ИК-панели имеют существенный недостаток – высокую стоимость.

Устройство плёночного электронагревателя (ПЛЭН)

Все ИК-обогреватели подразделяются на высокотемпературные коротковолновые и низкотемпературные длинноволновые. Нагреватели плёночного типа относятся ко второй группе.

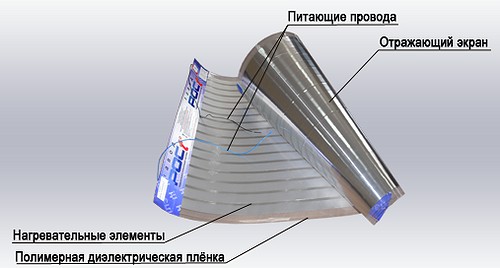

Визуально плёночный ИК-электрообогреватель представляет собой гибкий лист или полосу определённого формата. Если модель – не декоративного исполнения (нагреватель-картина), то прозрачные наружные слои позволяют видеть расположение комплектующих элементов.

Конструктивно любая разновидность бытового обогревателя плёночного типа включает в себя следующие составляющие:

• нагревательные элементы резистивного типа – выполненные из углеродсодержащих материалов или металлов, ленточные или пластинчатые, способные при прохождении по ним электрического  тока нагреваться до 35-55 градусов;
• теплораспределяющая основа — один или два слоя тонкой алюминиевой фольги, на которой крепятся резисторы, для равномерного распределения тепла от их нагрева по поверхности экрана;
• терморегулятор с датчиками температуры;
• два защитных слоя ламинирующейся плёнки с температурой плавления до 210 градусов, между которыми располагается фольга с нагревательными элементами;
• кабель для подключения ПЛЭНа к сети.

Общая толщина обогревающего листа не превышает 1,5 мм.

Схематически ПЛЭН можно изобразить так (термостат устанавливается отдельно):

1 – контакты подключения устройства к сети 220 В;

2 – гибкая двуслойная оболочка из полимерной плёнки на несущей лавсановой или полиэстеровой основе;

3 – точки промышленного, тщательно изолированного соединения питающего провода с контактами нагревателей (самостоятельная замена кабеля не предусмотрена);

4 – нагревательные резистивные элементы (ленточные или отдельные пластинчатые, соединённые проводниками);

5 – алюминиевая фольга;

6 – голограмма для защиты обогревателя от контрафактного производства.

Нюансы монтажного процесса

Сразу же надо оговориться, что отопительную систему ПЛЭН устанавливают на фольгированный утеплитель, который не только будет создавать теплоизоляционный слой, но и отражать с помощью фольги излучаемые волны в сторону помещения. Поэтому поверхность, на которую будет монтироваться нагревательная пленка, необходимо закрыть, к примеру, изолоном.

Под ПЛЭН обязательно укладывается изолон

Теперь, что касается крепления самого нагревателя. Все будет зависеть от того, к какому материалу он будет крепиться.

1. Если это дерево, то оптимальный вариант – металлические скобы и степлер. Можно в этом случае использовать гвоздики или саморезы по дереву.
2. Если это бетон, тогда в нем придется сверлить отверстия, вставлять в них пластмассовые дюбеля, а уже в них через пленку вкручивать саморезы.

Что касается принципа укладки пленки, то в первую очередь надо определиться, в какой стороне будет располагаться подключение к питанию током. Чем меньше расстояние между точками подключения, тем меньше придется использовать кабеля для подводки. А это экономия.

В зависимости от выбранной модели и размеров нагревателя определяется и площадь его покрытия. Данный показатель варьируется в пределах 50÷100%, но оптимально считается 80%.

Обязательно оставляется зазор между пленочным нагревателем и натяжной или подвесной конструкциями. Величина зазора в пределах 10÷15 см. Все работы, связанные с подключением, строго проводятся по электрическим схемам, поставляемым в комплекте к ПЛЭН.

Зазор между ПЛЭН и потолочной отделкой

Нюансы подключения

В зависимости от того, какие приборы по напряжению были выбраны, используются и свои схемы:

1. Если выбраны пленки с напряжением 220 В, то их соединяют друг с другом только параллельно.
2. Если применяются приборы на 110 В с подключением к сети 220 В, то между собой они подключаются парами. Последние между собой подключаются параллельно.
3. То же самое и с нагревателями ПЛЭН напряжением 73 В. Они соединяются между собой последовательно по 3 штуки.

То есть, в любом случае, на выходе должно получиться 220 В: 110 + 110 = 220; 73×3 = 219.

Правильное подключение пленок между собой

Установка терморегулятора

Этот прибор контролирует температуру воздуха внутри помещения, отключая и включая систему ПЛЭН. Есть три нюанса правильной установки терморегулятора:

1. Его врезают в фазный провод.
2. Место установки на стене на высоте 150 см. Важная составляющая – устанавливать прибор надо на внутренней стене, а не на наружной, которая контактирует с улицей. Лучше всего монтаж проводить подальше от окон и дверей, чтобы на него не падали солнечные лучи.
3. Если суммарная нагрузка от всей системы превышает 9 А, то терморегулятор подключают через специальный контактор модульного типа. Последний просто снижает нагрузку.

Установка терморегулятора

3 Недостатки и преимущества

Подобные устройства пользуются большой популярностью среди покупателей. Этому есть логичное объяснение. У плёночного ик-обогревателя множество преимуществ, среди которых выделяют несколько основных:

• эффект оздоровления;
• лёгкая установка;
• агрегат не сушит воздух;
• экологическая безопасность;
• длительный срок эксплуатации;
• экономичность;
• бесшумность;
• влагоустойчивость;
• возможность регулирования температуры.

Инфракрасные лучи благотворно влияют на человеческий организм. Они активируют систему кровообращения и заменяют солнечный свет зимой. При этом обогреватель не сушит воздух, не нарушает кислородный баланс. Прибор легко устанавливать, так как его конструкция проста. Учёные исследовали агрегат и могут гарантировать его безопасность для жизни и здоровья человека и домашних животных. Производитель вместе с продукцией предоставляет документы о соответствии санитарным нормам.

При правильном обслуживании и монтаже прибор прослужит не менее сорока лет. Система может исправно работать с повреждёнными мелкими деталями. После установки электрообогреватель не требует дополнительного ухода. Расходы на его покупку и монтаж минимальные — инфракрасное устройство дешевле газового или электрического. К тому же оно работает бесшумно, подходит для помещений с повышенным уровнем влажности. Дополнительно в приборе есть регулировка температуры. Можно установить в каждой комнате разный режим, включить быстрый нагрев или автоматическое подключение.

Но несмотря на весь перечень преимуществ у ленточного нагревателя есть несколько недостатков

Они не играют существенной роли при выборе агрегата, но на них всё же стоит обратить внимание. Слабые стороны обогревателя с инфракрасным излучением:

• он не подходит для обогрева значительных площадей, так как не обладает достаточной мощностью;
• излучение используется неэффективно в комнатах с высокими потолками, так как помещение долго прогревается, причём горячий воздух поднимается, а над полом остаётся холодным;
• под паркет, ковролин или ламинат выбирают напольное оборудование с плёнкой, нагрев которой превышает 27 градусов;
• агрегат нужно маскировать под отделочный материал поверхности, иначе глаза быстро устанут от отражения;
• помещение снаружи должно быть покрыто теплоизоляционными блоками;
• нельзя красить или штукатурить плёнку, а также обклеивать её обоями.

Польза или вред инфракрасного излучения

У большинства из тех, кто задумывается об установке инфракрасного оборудования в своем доме, возникает вопрос о безопасности такой системы.

Для начала разберемся с тем, что же такое ик-излучение. Это электромагнитные волны определенной длины. Их естественный источник – Солнце, которое излучает большое количество волн различного спектра. Самые длинные из них относятся к так называемым красным, потому что человеческий глаз видит их как красный цвет.

Однако учеными было доказано, что существуют еще и инфракрасные волны, длина которых несколько больше. Они относятся к волнам невидимого для человека спектра. Они попадают на кожу и ощущаются как тепловое воздействие. Но не все инфракрасное излучение одинаково.

Физики выделяют три группы таких волн:

1. Короткие, излучаемые телами с температурой свыше 800 °С.
2. Средние. Их испускают предметы, разогретые до 600 °С.
3. Длинные. Излучаются телами с температурой до 300 °С.

В зависимости от длины волны инфракрасное излучение воздействует на живые организмы по-разному. Короткие волны проникают в тело человека достаточно глубоко и способны разогреть внутренние органы.

На участках кожи, которые подверглись воздействию коротких ик-волн, образуются покраснения, волдыри и даже ожоги. Волны средней длины обладают более мягким воздействием, но все-таки нежелательны для организма.

Пленочные нагреватели разогреваются до температуры 50С, соответственно излучают только длинные инфракрасные волны, полезные для человека

Длинноволновое инфракрасное излучение воспринимается человеком как приятное тепло. Оно проникает в верхние слои кожи и мягко разогревает находящуюся в них влагу. Именно поэтому все живые организмы так любят греться на солнышке.

Длинноволновое ик-излучение не только греет, но и активизирует иммунитет, запускает механизмы восстановления и регенерации множества систем и органов.

Учитывая, что пленочное оборудование разогревается до 45-50С, можно быть уверенным, что излучает оно длинные инфракрасные волны. В рабочем режиме поддержания заданной температуры система работает в среднем от 6 до 10 минут в час.

Таким образом, она оказывает кратковременное воздействие на человека. Безопасность ПЛЭН подтверждается множеством сертификатов. Оно рекомендовано для установки в медицинских и детских учреждениях.

Подробная информация о вреде ик-обогревателей рассмотрена в другой нашей статье.

Выбор материалов

Необходимо при выборе руководствоваться следующими характеристиками:

• материал должен быть безопасным;
• необходимо выбирать материал с негорючей пропиткой;
• очень важны экологические свойства материала, ваше жилье должно быть экологичным;
• старайтесь приобретать материалы известного производителя.

Шлак, керамзит, минеральная вата, стекловата — выбирайте в зависимости от влажности помещения, его объема и ваших предпочтений. Консультанты помогут вам определиться с конкретным выбором, если вы расскажите им о своих проблемах и стоящих задачах. Вас сориентируют по количеству необходимого для размера вашего дома материалов, покажут необходимые сертификаты и дадут объяснения по монтажу.

Как утеплить потолок своими руками

Решение этого вопроса позволит хозяевам сэкономить на отоплении и жить в комфортных условиях, имея теплый частный дом.

Для начала профессионалы укладывают пергамин, который защищает утеплитель от воздействия влаги и гниения, прикрепляя его к потолочным балкам. Затем укладывают пенопласт. Щели между листами заделывают обычной монтажной пеной. Поверх него снова кладут пергамин. Только после этого приступают к укладке утеплителя. Благодаря такой хорошей изоляции ваш утеплитель прослужит долгие годы и не будет подвержен появлению плесени и гнили. И благодаря этому потолок можно будет реже ремонтировать. Мы постарались отразить весь процесс утепления на фото, которые помогут вам самостоятельно отремонтировать потолок.

Советы хозяевам

Если вы хотите действительно иметь теплый частный дом, то прислушайтесь к нашим советам. Лучше уложить утеплитель в два слоя, тогда потолок будет хорошо утеплен, а дом будет теплый. Верхние слои утеплителя должны укрывать нижние стыки, таким образом, ваш потолок будет утеплен безупречно. Сверху утеплителя можно положить деревянные доски, которые прижмут материал, обеспечив монолитность и надежность, и они сделают его долговечным. Фото правильной укладки утеплителя в несколько слоев вы можете посмотреть

Обратите также внимание на то, насколько утеплен ваш потолок снаружи дома, ведь от этого тоже зависят потери тепла. Если снаружи необходимо утепление, то оно проводится по такой же схеме, только вместо верхнего слоя досок используют рубероид, а поверх – черепицу или любой другой материал

По окончанию процесса утепления вы сразу почувствуете, что микроклимат вокруг изменился, ваш дом – теплый и без сквозняков, которые еще недавно гуляли сквозь щели.

Процедура утепления на первый взгляд может показаться долгой и сложной, но попробовав, вы научитесь делать это с необходимой сноровкой и в следующей комнате будете делать это легче и быстрее. Призом за ваши усилия будет теплый дом, уютный, где вся семья будет чувствовать себя спокойно и комфортно.

Монтаж потолочного ИК-нагревателя

Все работы, связанные с монтажом пленочного потолочного ИК-нагревателя, основаны на требованиях эксплуатации системы. Но главное — это площадь потолка. Если она большая, то лучше груз ответственности переложить на плечи профессионалов. Если потолок небольшой, то можно постараться и провести монтаж прибора самостоятельно.

Как и многие монтажные процессы, установка пленочного нагревателя делится на несколько этапов:

1. Устанавливается отражающий экран.
2. Монтируются нагревательные пленки.
3. Создается схема разводки электрических соединений.

Схема укладки ПЛЭНа

Для него понадобится материал с фольгированным слоем. Лучше, если это будет небольшой толщины утеплитель, отделанный с одной стороны алюминиевой фольгой. Оптимальная толщина — 5 мм.

Если потолок сооружен из пиломатериалов, то для крепления теплоизолятора можно использовать степлер и металлические скобы. Если же потолок бетонный, то без перфоратора не обойтись. С его помощью в потолочной поверхности через каждые полметра сверлят отверстия под специальную крепежную деталь — УКЭ. Полосы накладывают друг на друга внахлест со смещением в 2–4 см.

По сути, технология установки пленочного потолочного ИК-нагревателя ничем не отличается от монтажа теплоизолятора. Ведь нагреватель — это тонкая пленка, на которую нанесена углеродистая паста и карбоновые нити. То есть это все тот же рулонный материал.

Обратите внимание, что в конструкции нагревателя есть специальные прозрачные полосы по краям — это места для крепления. Поэтому ошибиться и установить крепежные элементы не туда, куда надо, довольно сложно. И еще один момент — установку необходимо проводить только в отапливаемом помещении

И еще один момент — установку необходимо проводить только в отапливаемом помещении.

Очень важно перед монтажом несколько раз подробно прочитать инструкцию. Небольшое отступление от нее может привести к большим проблемам в процессе эксплуатации. Нередко домашние мастера просто портят пленку и карбоновые нити, что требует замены целой полосы

А это никому не нужные расходы

Нередко домашние мастера просто портят пленку и карбоновые нити, что требует замены целой полосы. А это никому не нужные расходы.

Монтаж теплого потолка

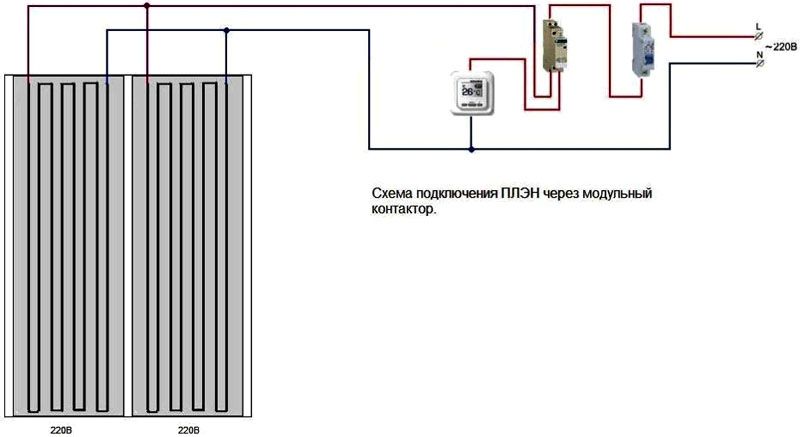

Электромонтажные работы — самый сложный и ответственный этап. Для их проведения потребуется провод ПВ-3 с одной жилой. Из него сооружается магистральная линия, которую необходимо спрятать в канал. Магистраль обязательно изолируют и камуфлируют от глаз.

Если площадь пленочного инфракрасного нагревателя достаточно большая, то придется устанавливать в электрическую схему магнитный контактор. Все магистральные каналы необходимо провести до распределительного щита.

Далее производится установка терморегулятора. Его место — 1,4 м над полом. Когда вся схема будет готова, систему тестируют, устраняют небольшие проблемы и готовят ее к работе.
