Навесное оборудование для мотоблоков и культиваторов

Для окультуривания грунта

Огороды, грядки и поля необходимо периодически обрабатывать. В противном случае земля покроется плотной коркой, а сорняки забьют садово-огородные культуры. Для того чтобы обеспечить корни растения кислородом и предотвратить их гниение от сырости, проводится окучивание грядок. Целью этого мероприятия является создание ложбины между рядами растений и насыпи над их корнями. Насадки используются одинарные или двойные. Окучник двухрядный весит до 15 кг, погружается в грунт на 8-12 см и захватывает ширину 35-50 см. Однорядный дисковый окучник для мотоблока Нева позволяет обрабатывать до 0,2 га/ч на максимальной передней скорости. Разворот осуществляется быстро за счет включения механизма разобщения полуоси. Радиус поворота составляет всего 110 см, что значительно упрощает и ускоряет работу.

Окучники для МБ-2 выпускаются в разных вариациях. Дисковый окучник используется для создания борозд под посадку различных культур, окучивания или взрыхления неплотной почвы. Створчатый окучник позволяет одновременно создавать две борозды под посадку, окучивает. Ширина створок и глубина борозды легко регулируются. Перед обработкой почвы этим навесным оборудованием производитель рекомендует использование фрезы-культиватора, которая сделает почву более рыхлой. Окучники, выпускаемые производителем мотоблоков Нева, подойдут ко всем моделям мотоблоков этой фирмы.

Незаменимым устройством для борьбы с сорняками является навесной пропольник для мотоблока. Это изделие удаляет растения из грунта вместе с корневой системой, что исключает предпосылки последующего зарастания грядок. Конструкция пропольника хорошо продумана. Удаляя сорняки, это устройство не затрагивает стебли, клубни и корни огородных культур.

Изготовление других навесных конструкций

Мотоблок можно оснастить самыми разными полезными приспособлениями – плугом, граблями, всевозможными лопатами, косилками, лыжами, щетками. Желание, понятные схемы и описание работ помогут повторить магазинные аналоги навесных элементов и даже улучшить их, т. к. они будут соответствовать индивидуальным требованиям и условиям.

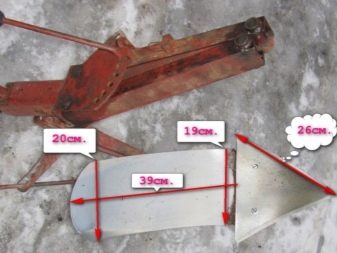

Так, для обработки земли необходим плуг, способный одолеть целину, поросшую травой, влажный или лежалый грунт. Для его изготовления потребуется стальная пластина толщиной около 5 мм. При помощи вальцов пластину сгибают в цилиндр. Края затачивают болгаркой.

По такому же принципу легко сделать насадку, формирующую борозды. Хорошо, если есть стойки от культиватора. Их можно присоединить к уголку или изготовить две стойки из подручных материалов. Для этого из металлического листа толщиной 1,5-2 мм вырезаются пластины. Размер пластин должен соответствовать глубине и ширине борозды. Крепятся они при помощи болтов к стойкам конструкции. Использовать такую насадку можно для закапывания. Стоит лишь придать пластинам требуемую форму. Они должны быть в виде диска или круга, расположенными под определенным углом. Сверху такие пластины располагаются ближе, чем внизу. За счёт этого диски, вращаясь, раскрывают полости наружу.

Навеска к мотоблоку для сбора клюквы содержит самоходную платформу на гусеничном ходу. На поворотной раме платформы закрепляется заборник. Изготавливается он в виде короба с загнутыми параллельными зубьями. Двигаясь, устройство при помощи тяги из вентилятора захватывает ягоды в короб. Вентилятор работает от двигателя. В коробе устанавливаются винтообразные спирали.

Сорванная клюква тяжелее мусора, поэтому падает на дно ёмкости. Листочки, мелкие соринки, которые попадают вместе с клюквой, вместе с потоком воздуха от вентилятора удаляются через отверстие.

Щетка для мотоблока используется для уборки территории не только от листьев, но и от неглубокого снега. Простота, эффективность и универсальность использования – очевидные достоинства этого навесного элемента. К мотоблоку вертикально крепят вал для щетки. На него поочередно надеваются кольцо и диски со щетками. Диаметр колец – 350 мм. Ширину захвата такой щетки обычно делают не больше одного метра. Так мотоблок сохраняет маневренность и охватывает довольно большую площадь поверхности для очистки.

Длина щетины – 40-50 см, иначе она скоро начнет подминаться и заламываться. Восстановить свойства щетины не получится, только навесить новые диски. Скорость движения мотоблока с навесной щеткой колеблется в диапазоне 2-5 км/час в зависимости от мощности двигателя агрегата.

О том, как сделать плуг к мотоблоку своими руками, смотрите в следующем видео.

Как сделать плоскорез своими руками?

Практичным дополнением к мотоблоку является плоскорез. Это незаменимый помощник, который создает грядки, пропалывает и окучивает посадки, выравнивает, засыпает, рыхлит землю. Возможности такой насадки практически безграничны.

Сформировать бороздки для посадки и засыпать семена опять поможет плоскорез. Это функция закапывателя.

Можно использовать плоскорез Фокина как навеску для мотоблока. У него есть необходимые отверстия для навешивания на конструкцию. Если же требуется плоскорез другого размера, то тогда изготовить его можно своими руками. В этом помогут чертежи и небольшая металлическая заготовка.

Металл должен быть достаточной толщины и крепости, чтобы в дальнейшем он смог выполнять функции лезвия. Лист нагревается при помощи паяльной лампы и сгибается согласно схеме. Когда плоскорез получает необходимую форму, его охлаждают водой. Для того чтобы данная заготовка стала навесным оборудованием, надо сделать отверстия для креплений и заточить заготовку болгаркой.

Как сделать отвал для мотоблока своими руками

Сборка такого навесного оборудования, как отвал для уборки снега, — задача достаточно простая. Тем не менее, в процессе изготовления следует придерживаться нескольких несложных правил.

При выборе или составлении чертежа устройства важно сопоставлять нагрузку на него с мощностью имеющегося мотоблока. Использование оборудования, в конструкцию которого закладывается слишком большая производительность, может привести к перегрузке агрегата и преждевременному износу его механизмов, что ведет к его поломке

Устройство, сборка которого предстоит, должно отвечать ряду важных критериев:

1. Долговечность. Прочность ножа и ковша должны быть достаточно высоки, чтобы оборудование служило бесперебойно как минимум 5 лет. Все узлы и составляющие необходимо собирать из таких материалов и с использованием таких соединений, чтобы они могли выдержать максимальную нагрузку.
2. Габариты. Существуют стандартные промышленные размеры, которые в случае изготовления своими руками могут варьироваться. Тем не менее, чересчур выходить за стандартные рамки не следует: ширину отвала имеет смысл делать от 80 до 130 см, а высоту — 30-50 см.
3. Желательно предусмотреть подъемный механизм, который несложно реализовать при помощи рычагов или гидравлики. Благодаря этому можно будет не только чистить снег и убирать мусор, но и вывозить с участка.
4. Наличие поворотного шарнира. При наличии возможности наклона ножей вверх-вниз и вправо-влево уборка снега получается более качественной.
5. Амортизационная полоса из резины по низу ковша. Эта деталь нужна, чтобы защитить агрегат от ударов, лопату – от поломок и деформаций, а дорожное покрытие – от повреждений.
6. Удобство быстрого монтажа/демонтажа навески на мотоблок.

Перед началом изготовления, прежде всего, стоит определиться с размерами. Стандартно снегоуборочная лопата имеет ширину 100 см при толщине металла в 2-3 мм. Материал для изготовления следует выбирать высококачественный.

Первым делом нужно собрать необходимый комплект инструментов и материалов. Вам потребуется:

• сварочный аппарат;
• болгарка с дисками;
• дрель со сверлами по металлу;
• гаечные ключи;
• плоскогубцы;
• стальная бочка объемом 200 л или пустой газовый баллон;
• толстый стальной лист небольшого размера;
• отрезок квадратной трубы длиной 1 м и сечением 40×40 мм;
• полоса железа – 850×100×3 мм;
• лист толстой резины высокой прочности;
• болты (М12, М10, М8), шайбы, гайки.

Помимо этого, нужно позаботиться о чертежах — найти желаемую конструкцию в интернете или начертить самостоятельно с учетом собственных пожеланий и условий работы агрегата.

Для изготовления ковша оптимальным материалом является металлическая 200-литровая бочка, поскольку эта емкость изначально обладает нужным изгибом. Если такую емкость найти не удалось, подойдет листовая сталь нужной толщины, но ее придется нагревать и выгибать под правильный радиус. При наличии бочки первым шагом нужно срезать болгаркой дно и крышку, чтобы получилась широкая труба. Далее ее нужно рассечь сверху вниз на три равных части. Две из них свариваются по периметру, а оставшаяся третья распускается болгаркой на несколько полос, назначением которых будет обеспечение конструкции нужной жесткости. Две полосы присоединяются к нижнему и верхнему краям отвала, а остальные распределяются по нему для усиления.

Для того чтобы обеспечить лопате дополнительную эффективность, по ее низу фиксируется нож. Он изготавливается из металлической полосы. В заготовке высверливается 3 отверстия диаметром 5-6 мм, расположенные друг от друга на расстоянии 100-120 мм. К ним фиксируется резиновая прокладка, а сам нож крепится к ковшу болтами.

Это интересно: окучник дисковый для мотоблока Салют.

Изготовив лопату, переходите к сборке крепления. Эта деталь изготавливается из трубы и посредством сварки прикрепляется к центру отвала. Далее закрепляется полукруг из толстого листового металла, в котором выполняется несколько отверстий для фиксации угла поворота ковша.

После этого из отрезка трубы изготавливается держатель Г-образной формы, который фиксируется короткой стороной в полукруге, а длинной закрепляется в раме мотоблока. Высота отвала регулируется при помощи двух болтов, фиксируемых в дополнительной детали, также выполненной из трубы — она надевается на держатель.

Бензиновые и дизельные мотоблоки Нева: особенности, типы и преимущества

Под торговой маркой «Мототехника Нева» производится большое количество мотоблоков, различающихся между собой эксплуатационными характеристиками. Вы можете подобрать для себя модель, которая будет идеально подходить вашим требованиям. Рассмотрим популярные модели мотоблоков.

Мотоблоки Нева способны значительно облегчить работу на земле

МБ-Компакт – применяется для обработки небольших по площади участков, характеризуется компактными габаритами и простотой в управлении. Мощность двигателя МБ-Компакт составляет 6,5 л.с, а конструкция модели позволяет устанавливать на нее различное навесное оборудование. Работает модель на 2-х передних и одной обратной передаче, которые переключатся простым поворотом рычага. Опорное колесо в базовый комплект не входит, однако его можно без проблем установить своими руками.

МБ-1 – отличается от предыдущей модели увеличенным количеством передач, тут их 3. Агрегат предназначен для работы со среднетяжелыми грунтами и может использоваться в качестве транспортного средства, а также для уборки снега, листьев и различных типов загрязнений. Мощность двигателя для мотоблока Нева МБ-1 составляет 6,5 л.с.

МБ-2 – оснащен двигателем от японской компании Honda с мощностью 5,8 л.с. Преимущество мотоблока Нева с двигателем Хонда состоит в том, что количество передач, которое в базовой модели равно трем, можно удвоить простой перестановкой ремня в двигателе. Также вы можете установить различные типы навесного оборудования для мотоблока Нева МБ 2, что позволит использовать его в качестве уборочной техники. По сравнению с другими моделями, колеса МБ-2 характеризуются увеличенным диаметром, благодаря чему повышается проходимость.

Мотоблок Нева МБ-2 имеет высокую проходимость, поэтому его удобно использовать на больших участках

МБ-23 – самая мощная модель в линейке, оснащенная двигателем мощностью в 10 л.с, что делает ее отличным выбором для осуществления длительных и тяжелых работ, в том числе вспахивания непаханого грунта. Кроме того, модель отличается высокой маневренностью благодаря функции разобщения колес. Данную модель мотоблока можно переделать в транспортное средство, а также присоединить прицеп и использовать в качестве трактора.

МБ-23СД – оснащен дизельным двигателем от компании Subaru мощностью 4,8 л.с. Отличается низкой пахотной скоростью, благодаря чему может эффективно обрабатывать даже промерзшую землю. Так же как и в других моделях на мотоблок Нева с двигателем Субару возможна установка навесного оборудования.

Независимо от модели, все мотоблоки Нева характеризуются следующими преимуществами:

• импортные двигатели с высоким КПД, позволяющие эффективно обрабатывать почву;
• возможность установки разнообразного навесного оборудования и приставок к мотоблоку Нева, значительно расширяющих его функционал;
• простота в эксплуатации и уходе. Для работы с мотоблоком вам не понадобятся особые навыки, достаточно будет просто прочитать инструкцию;
• простая система переключения передач, благодаря которой можно устанавливать оптимальную скорость для выполнения отдельных типов работ.

Мотоблоки серии Нева широко используются для посадки картофеля

Оборудование для работы с картофелем

https://youtube.com/watch?v=4nnDzp3OBgU

Весной приходит время высаживать картофель. Чтобы облегчить этот процесс, можно завести картофелесажалку. Это навесное оборудование, которое предназначено для высадки картофеля. Оно снабжено специальным плугом, контейнером для клубней картофеля и окучником.

На заметку!Плуг создает траншею, в которую через равное расстояние высыпают корнеплоды, а окучник засыпает клубни землей.

Примечательно это оборудование тем, что в нем можно регулировать:

• расстояние между клубнями;
• посадочную глубину;
• высоту окучивания.

Этот агрегат облегчит посадку картофеля, свеклы и прочих корнеплодов, он удобен в использовании, и доступен почти каждому дачнику. Собрать картофель поможет картофелекопалка. Она легка, недорога и применима к любому типу мотоблоков. Она имеет в своей конструкции лопату в форме сердца и зубья. Лопата подрывается под клубни и выталкивает их наружу. Земля осыпается между зубьев и картофелекопалка оставляет хозяевам только подбирать картофель за собой.

Универсальные приспособления для мотоблоков

Совместимость различных приставок и приспособлений к сельскохозяйственному оборудованию носит универсальный характер, поскольку при его замене конструкция мотоблока остается без каких-либо изменений. Эксплуатация мотокультиватора с навесным оборудованием позволяет осуществлять различные виды сельскохозяйственных работ, начиная от вскапывания земли и заканчивая сбором выращенного урожая. Подавляющее большинство видов устройств для мотоблоков разрабатывается и выпускается для проведения работ по обработке почвы, а также выращивания различных культур на площадях малых размеров.

Универсальные приспособления помогают осуществлять различные виды работ

Приставки к мотоблокам делятся на 3 категории:

1. Основное оборудование.
2. Дополнительные устройства.
3. Вспомогательные инструменты.

С помощью навесного оборудования можно осуществлять вспашку земли, культивацию почвы, фрезерование, нарезку борозд, волочение и боронение земли. Для выполнения работ по подготовке почвы можно пользоваться большим количеством насадок. Оно предлагается фирмами, которые занимаются реализацией сельскохозяйственного инструмента.

Использование дополнительной механизации необходимо для осуществления тонких видов работ. Они предполагают посадку семян, сбор урожая. К оборудованию относятся пресс для сена к мотоблоку, косилки и другие виды приспособлений для работ.

Применение вспомогательного навесного оборудования и специальных насадок сокращает время на выполнение тех или иных видов работ. Чтобы выполнить транспортные операции, уборочные или другие, потребуется затратить около 1/2 моточасов эксплуатации агрегата. Номенклатура навесного оборудования поделена изготовителями на 2 основные группы:

1. Сложные приспособления.
2. Простые насадки с дополнительными устройствами.

Высокий показатель унификации мотокультиватора позволяет владельцам такого устройства адаптировать его к навесному оборудованию, изготовленному своими руками. Активный спрос на сложные приспособления не зависит от дороговизны инструмента. Это объясняется острой необходимостью в посадке семян и последующем сборе урожая.

Приобрести удлинитель, грунтозацеп или прицепное устройство можно по недорогой цене. Применение обычных насадок и дополнительных устройств повышает эффективность сельскохозяйственных работ. Купить их можно вместе с самим агрегатом в комплекте.

Зимнее навесное оборудование – насадки для уборки снега

Главной функцией мотоблока является вспахивание почвы и обработка грунта от сорняков. В большинстве случаев мотоблок Нева используется в весенне-осенний период.

Однако в зимний период вы сможете использовать мотоблок с применением снегоуборочного оборудования. Вы можете использовать три варианта приборов – навес для уборки снега с имитацией снегоуборочной машины, отвальную лопату и роторную щетку для мотоблока. Сколько стоит оборудование – можно уточнить на официальном сайте производителя.

Снегоуборщик к мотоблоку Нева

Зимой перед многими дачниками встает непростой период уборки снега, когда необходимо убирать большие сугробы, мешающие передвижению автомобильного транспорта и проходу по хозяйственному двору.

На сегодняшний день снегоочистительная насадка оперативно и эффективно избавит вас от снега во дворе. Навесное орудие в виде снегоуборщика для оборудования Нева зарекомендовало себя в качестве надежного и практичного оборудования.

Снегоуборочная система являет собой специальный навесной прибор весом 33 кг и прикрепляется на крепления спереди мотоблока Нева. Устройство состоит из цельносварного металлического корпуса с основным рабочим элементов в виде шнековой насадки. Также элементами системы являются блок управления и устройство для сцепки.

К мотоблочной системе Нева подходит навес для уборки снега СМБ-1, который поможет убрать полосы снега шириной до 64 см. Его преимуществами является возможность уборки залежалых снежных сугробов высотой до 25 см и отброса его на расстояние 3-5 м.

Роторный снегоуборщик к мотоблоку приводится в действие приводным шкивом посредством ремней. Отброс снега осуществляется через трубу в сторону от направления движения прибора благодаря вращению шнеков, которые приводятся в действие мотором.

Роторная щетка

Роторная щетка для мотоблока Нева применяется специально для уборки пыли, грязи и мягкого снега на дачных участках. Данная навеска позволяет повысить эффективность труда, оперативно и качественно убрать территорию приусадебного участка. Ширина щетки составляет 88 см, благодаря чему обеспечивается быстрая уборка значительной площади.

Такое оборудование предназначено для тонкого слоя снега, не успевшего покрыться коркой льда. Роторная щетка справляется с наметенным свежим снегом на ровных участках территории. Щетка поворачивается на угол до 25° и весит 50 кг, что позволяет легко маневрировать по территории участка.

С роторной щеткой можно убрать территорию площадью до 2200 кв.м в час.

Лопата-отвал

Лопата-отвал применяется в качестве насадки на мотоблок Нева с целью уборки залежалого снега трехдневной давности, который успел покрыться коркой льда. Лопата обладает возможностью захватить ширину снега до 1 м за один раз и оперативно убрать весь слой снега.

Вест такого устройства всего 13 кг, что позволяет маневрировать и убирать снег даже на неровных площадях и в труднодоступных углах территории. Лопата предназначена для работы с небольшой глубиной снега и может качественно выравнивать поверхность почвы после уборки снежного покрытия.

Навесное оборудование

Мотоблок «Нева» часто используют в комбинации с различными видами навесного оборудования. Так, для культивации грунта на агрегат устанавливаются не колеса, а фрезы, причем их общее число зависит от типа почвы (в среднем, в комплект входит от 6 до 8 штук). Для вспахивания земли используют специальную сцепку, а для того, чтобы обеспечить максимальное сцепление установки с грунтом, следует дополнительно приобрести колеса-грунтозацепы.

Для эффективного окучивания посадок используют специальные окучники. Они могут быть одно- и двухрядными, также они разделяются на регулируемые и нерегулируемые. Выбор зависит только от особенностей обрабатываемой земли. Обычно с этими приспособлениями используют металлические колеса увеличенного размера, благодаря чему возрастает агротехнический просвет.

К мотоблоку «Нева» можно прикрепить специальные сажалки, при помощи которых можно засеять участок семенами овощных и зерновых культур, также часто приобретают специальные насадки, предназначенные для посадки картофеля – такие приспособления многократно сокращают затраты сил и времени на посевные работы.

Собрать урожай корнеплодов поможет картофелекопалка. Обычно на мотоблок «Нева» крепят вибрационные модели, которые довольно хорошо справляются с обработкой небольшого участка посадочной площади. Принцип работы картофелекопалок прост: при помощи ножа приспособление поднимает пласт земли вместе с корнеплодами и перемещает на специальную решетку, под действием вибрации земля просеивается, а очищенный картофель с другой стороны выпадает на землю, где его и собирает собственник земельного участка, не затрачивая при этом существенных усилий. Производительность такого выкапывателя составляет примерно 0,15 га/час.

Для заготовки сена стоит приобрести насадки-косилки, которые могут быть сегментными или роторными. Сегментные косилки изготавливают из довольно острой стали, они двигаются в горизонтальной плоскости поступательно по направлению друг к другу, лучше всего они работают со злаковыми травами на ровной земле. Роторные устройства более универсальны. Рабочим инструментом здесь являются установленные на непрерывно вращающемся диске ножи. Таким приспособлениям не страшны никакие неровности почвы, их не остановит ни трава, ни мелкие кустарники.

В зимнее время мотоблок используют для очистки придомовой территории от снега – для этого к ним крепят снегоуборщики либо снегоотвалы, которые позволяют эффективно очистить довольно большие территории буквально за считаные минуты. А вот для уборки мусора стоит отдать предпочтение роторным щеткам с шириной захвата в 90 см. При необходимости перемещения грузов к мотоблокам «Нева» прикрепляют телегу -прицеп, которая перемещается со скорость 2,2 км/ч и отличается грузоподъемностью в 400 кг. Обычно такую телегу оборудуют сиденьем для оператора, надежной сцепкой и тормозной системой.

Навесное оборудование для мотоблока своими руками

Иногда нет возможности купить оборудование для мотоблока. Все приведенные виды навесного оборудования можно изготовить собственноручно. Следует рассказать, как достичь результата в этом начинании.

Роторный плуг

Его можно изготовить, используя чертеж и придерживаясь следующих инструкций. Надо подготовить отвал цилиндрической формы. Выставить лемех и ввести клинышки в металлический лист толщиной 3 мм под углом в 45 градусов. Далее:

• соединить лемех с щитком сбоку, при этом лезвие лемеха должно располагаться чуть ниже самого щитка;
• присоединить отвал к лемеху;
• к металлической трубке, выполняющей функцию основания, с помощью сварочного аппарата приварить рабочую половину с лемехом, а с противоположной стороны – крепеж к мотоблоку.

Совет!По окончании действий выше в нижней полосе можно приварить ось с колесами.

Зубовая борона

Для изготовления нужно сварить решетку, приварить зубцы под углом 90 градусов. В центре сил необходимо приварить цепь, одно из звеньев к решетке, другое – к сцепке. Обязательно нужно проверить крепление. При смещении бороны в сторону переварить цепь.

Фреза гусиные лапки

Эту фрезу изготовить просто. Для изготовления ножей гусиных лапок рессоры автомобиля нарезать одинаковыми кусками треугольной формы, и приварить к стальной трубке – оси. Провести заточку ножей и приварить их к оси. Проверить оборудование в действии. Для этого надо запустить мотоблок. Надо помнить, что ножи при этом не должны касаться земли. В случае его, следует провести настройку оборудования.

Какую бы работу ни пришлось выполнять в огороде, в поле или на лужайке, мотоблок со всем справится, надо только использовать нужное оборудование. Не получается купить – ничего страшного. Навесное оборудование можно сделать собственными руками и гордиться своей навесной конструкцией.

Заключение

Как видите, своевременность и качество ваших работ на вашем загородном дачном участке можно только лишь при наличии качественной, верной и надёжной техники. На данный момент, совершенно разными производителями из совершенно разных стран предлагаются множественные варианты решения этой задачи при помощи огромного количества автоматического и механического, точнее, механизированного оборудования. Эти аппараты прекрасно могут облегчить ваш труд на вашем участке и, в целом, могут помочь и при проведении более обширных работ на земле, допустим, в деревне.
