Мотокультиватор нева мк-200. обзор модификаций, эксплуатация

Навесное оборудование для мотоблоков Нева.

Функционал мотоблока «Нева» огромен. Количество и разнообразие навесного и прицепного оборудования может привести в замешательство неопытного пользователя.

В комплекте с мотоблоком идут фрезы и сошник для культивации почвы, удлинители осей, а сам мотоблок на резиновых колесах.

В зависимости от целей и задач мотоблок можно агрегатировать с большим списком оборудования:

• плуг для вспашки;
• окучники (распашные, двухрядные или дисковые) для нарезания гряд и окучивания картофеля;

• сажалки и
  картофелевыкапыватели (распашные, транспортерные, выбрационные);

• косилки, с помощью которых можно заготавливать сено, бороться с бурьяном или ухаживать за газоном;
• тележка для перевозки груза и передвижения;
• адаптеры, которые могут превратить мотоблок в минитрактор;
• снегоуборщики,
  лопаты и
  подметальные щетки для ухода за территорией;
• помпы, дровоколы, измельчители веток, грунтозацепы и многое другое.

Модели навесного оборудования для мотоблока Нева

Сам по себе агрегат имеет ограниченный функционал. Дополнительные задачи он может выполнять только с навесным оборудованием. Именно разного рода прицепы и насадки на мотоблок позволяют Неве справляться с вспашкой, посадкой и перевозкой грузов. Производитель предлагает множество вариантов дополнительных устройств, рассмотрим те из них, которые пригодятся в любом хозяйстве.

Картофелекопалка для мотоблока Нева

Небольшое навесное устройство для выкапывания корнеплодов – одно из самых востребованных у наших дачников. При выкапывании картошки обычным плугом значительная часть урожая получает серьезные повреждения, которые не позволяют сохранить корнеплоды. А ручной труд, как многие опробовали на себе, может привести к больной спине и потере трудоспособности на длительный срок.Картофелекопалка аккуратно переворачивает пласт земли и поднимает овощи на поверхностьОператор задает глубину и скорость работы в начале борозды. Ширина обработки при этом – порядка 25 сантиметров. Сам навесной гаджет весит всего 5 килограмм. Есть несколько моделей картофелекопалок для мотоблока Нева, и можно использовать универсальные устройства, подходящие и к другим агрегатам.

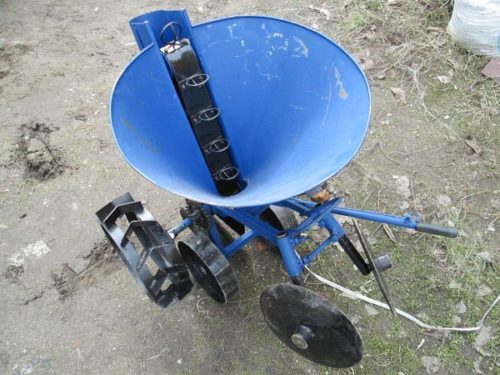

Картофелесажалка для мотоблока Нева

Картофелесажалка оснащена небольшим плугом и сеялкой, которая выбрасывает в борозду корнеплоды с заданным оператором промежутком. После того, как плод упал в борозду, окучник засыпает грунт поверх посадки.Работа картофелесажалкой – одно удовольствие. Сам процесс происходит в несколько раз быстрее, чем если бы вы делали все вручную.В результате вы получите достаточно равномерную посадку, которую впоследствии будет удобно обрабатывать

Снегоуборщик для мотоблока Нева

Уборка снега на большом участке в средней полосе – трудная задача. Хорошо, если нужно всего лишь почистить дорожку к дому, но если есть необходимость убрать от снега выезд для машины или даже пробиться к дороге – без мотоблока не обойтись.Производитель предлагает несколько модификаций навесного оборудования для мотоблока для уборки снега. Внешне они мало отличаются и состоят из металлического корпуса с встроенным шнеком и трубой для выброса снежной массы. Чтобы было удобно двигать тяжелый агрегат по снежному покрову, к нему прикрепляются лыжи.Управлять этой техникой довольно легко – тяжелый агрегат скользит на лыжах, а весь собранный снег выбрасывается в сторону

Гусеницы для мотоблока Нева

Гусеничный ход значительно облегчает передвижение тяжелого мотоблока по любому грунту. Никакие колеса не дают такого надежного сцепления, как гусеницы. С помощью такого дополнительного оборудования владелец техники может перевозить тележку с грузом даже в весеннюю распутицу. Гусеницы будут незаменимы на участках с тяжелым грунтом. Такая насадка очень пригодится и в зимнее время – агрегат будет легко передвигаться даже по рыхлому снегу.Многие любители зимней рыбалки и охоты используют мотоблок для передвижения по сугробам

Грунтозацепы для мотоблока Нева

Грунтозацепы – это особые колеса, оснащенные гнутыми металлическими пластинами, которые поднимают землю в процессе передвижения мотоблока. Что дает такая насадка:

Мотоблок Нева на гусеничном приводе

Хотя в базовой комплектации мотоблоки Нева оснащаются колесами, вы можете купить к своему агрегату гусеничную приставку. Гусеничные мотоблоки Нева отличаются от колесных аналогов повышенной проходимостью в дождливую или снежную погоду и позволяют использовать агрегат в любое время года. Вы можете купить гусеницы для мотоблоков Нева, а можете сделать их своими руками с использованием подручных средств.

Мотоблоки Нева на гусеничном приводе имеют высокую проходимость и могут использоваться при неблагоприятных погодных условиях

Изготовление гусениц своими руками

Если вы хотите не купить гусеничный привод для мотоблоков Нева, а изготовить его своими руками, то для этого вам понадобятся следующие материалы:

• сам мотоблок, оснащенный функцией блокировки осей и 4-тактным двигателем;
• транспортная лента или пара автомобильных покрышек большого диаметра для изготовления гусениц;
• пара дополнительных колес.

Самый простой вариант гусениц для мотоблока Нева, отзывы о котором свидетельствуют о высокой эффективности конструкции, это конструкция из транспортной ленты. Для его изготовления понадобится лента толщиной не менее 7 мм, а также по дополнительному колесу с каждой стороны агрегата. Чтобы гусеница из ленты прослужила дольше, можно прошить ее по краю толстой леской.

Для изготовления гусениц своими руками лучше использовать старые автомобильные шины

Также гусеничный агрегат из мотоблока Нева с двигателем американского или японского типа можно сделать при помощи автомобильных шин. Покрышки для этого понадобятся большого диаметра и с правильным рисунком протектора. Лучше всего для этого выбирать шины от трактора или крупного грузового автомобиля. Процесс изготовления гусениц из покрышек делится на следующие этапы:

Вырезание в покрышках дорожек для гусениц. Для этого можно использовать специальный сапожный нож, который нужно смачивать мыльным раствором для облегчения процесса разрезания резины.
Срезание с них боковой части. Это можно делать электролобзиком с мелкими зубьями.
Удаление лишних частей с внутренней стороны покрышки.

Плюс гусеницы из автомобильных покрышек – это ее повышенная прочность и надежность за счет цельной структуры. Минус вытекает из плюса и заключается в том, что длина такой гусеницы жестко ограничена длиной покрышки.

Кроме этого гусеницы для мотоблока можно изготовить из ремней или цепей. В первом случае необходимо соединить между собой несколько ремней с клиновидным профилем. Соединение делается при помощи грунтозацепов и заклепок. Для второго варианта вам понадобятся две цепи одинакового размера.

При установке гусениц на мотоблок следует использовать двигатель с водяным охлаждением

Прежде чем изготавливать гусеницы для агрегата Нева, нужно правильно рассчитать их параметры. Если гусеница будет слишком высокой, то на поворотах мотоблок может перевернуться. Кроме того, для установки гусениц лучше выбирать модель двигателя с водяным охлаждением, так как такая конструкция оказывает большую нагрузку на двигатель и может привести к его перегреву.

Особенности эксплуатации

Культиватор Нева прост в эксплуатации, не требует каких-либо специальных технических знаний. Достаточно изучить заводскую инструкцию по эксплуатации и четко следовать ее рекомендациям. Агрегат потребляет бензин АИ-92, АИ-95, масло моторное класса SAE 10W-30. Для трансмиссии используется масло марки SAE 85W-90.

Возможные неисправности, ремонт

Как свидетельствует опыт владельцев техники, первые поломки и неисправности зачастую появляются вследствие неумелого обращения с техникой, неправильного переключения скоростей, применения некачественного масла, топлива. Поэтому, изготовитель настоятельно рекомендует строго следовать инструкции и не допускать досадных ошибок при эксплуатации культиватора, проведении обкатки агрегата, замене расходников.

Запуск двигателя

Если двигатель мотокультиватора Нева не заводится, следует проверить уровень топлива и масла, угол наклона агрегата, чистоту свечей зажигания. Для грамотного запуска необходимо четко соблюдать последовательность действий, рекомендованную изготовителем:

• культиватор находится на ровной горизонтальной поверхности
• достаточное количество горючего и моторного масла
• подвижные соединения и крепления протестированы
• выполнить поворот рычага газа, запуск мотора на половину от максимального числа оборотов
• перейти на нужную передачу
• нажать сцепление и произвести старт.

Для остановки двигателя действия выполняют в обратном порядке: отпускают сцепление, уменьшают обороты, рукоятку устанавливают на нейтралку, газ на «0», закрывают топливный кран.

Схема редуктора – разборка, сборка

При неисправностях редуктора бывает необходимость разобрать его и устранить возникшие дефекты.

Часть 1:

Часть 2:

Часть 3:

Описание и технические характеристики

Компания Нева производит мотокультиваторы среднего и тяжёлого класса. При помощи таких агрегатов осуществляют вспашку земли на территории, площадь которой составляет до одного гектара. Таким образом, культиватор Нева не используется на садовых и огородных участках.

Перечень особенностей конструкции включает в себя следующие преимущества:

• вся техника имеет в своей конструкции моторы известных автопроизводителей;
• руль может быть отрегулирован по высоте;
• наличие сдвоенного переднего колеса упрощает процесс перевозки агрегата;
• используемое навесное оборудование представлено большим спектром;
• простая современная трансмиссия позволяет переключаться между несколькими скоростями.

Мотокультиватор «Нева»

Мотокультиваторы этой фирмы отличаются универсальностью применения. Докупив дополнительные элементы инвентаря, можно превратить культиватор бензиновый Нева в машину для подметания или для уборки снега.

Кроме этого, стоимость всего модельного ряда относится к среднему ценовому сегменту. Добиться этого производитель смог, благодаря использованию в конструкции деталей отечественной сборки. Импортную составляющую моделей имеет только двигатель.

Обратите внимание! Рынок садового оборудования предлагает немало поддельных мотокультиваторов китайского производства. От приобретения таких некачественных моделей лучше отказаться

Обкатка отдельных моделей

Рассмотрим этот процесс на мотоблоках отдельных брендов.

Ока с двигателем Лифан

Такая модель должна проходить обкатку на протяжении 30 часов. За это время выполняется притирка всех элементов при легких режимах работы и определяются дефекты. Новый агрегат с двигателем Лифан при испытаниях должен работать на минимальных нагрузках.

При испытании мотоблока на функциональных операциях выполняются такие требования:

• грунт обрабатывается на глубину 10 см за один проход в одном направлении;
• дроссельная заслонка должна быть открыта на 2/3 от ее полного хода;
• на глинистом грунте мотоблок под нагрузкой должен работать не больше 2 часов.

Кроме этого, перед каждым пуском мотора требуется проверять уровень масла. При нехватке делается доливка до уровня выше минимальной отметки на щупе.

Нева с двигателем Субару

Эта модель, как и модели МБ-2 с другими двигателями, обкатывается на протяжении 20 часов. Этого времени вполне хватит, чтобы детали притерлись до идеального рабочего состояния, а также проявились в них дефекты. Перегружать аппарат большим грузом в этот период недопустимо.

При обкатке следует соблюдать следующее:

• культивировать грунт полным набором фрез в несколько подходов на глубину до 10 см за один проход;
• нагружать мотоблок грузом не больше 200 кг;
• перед запуском двигателя проверять уровень масла и при недостаче делать доливку выше минимальной отметки на щупе;
• делать заправку агрегата топливом требуемой марки и надлежащего качества.

Также следует регулярно контролировать натяжение ремня привода. Нельзя забывать об элементе расцепления левого шасси мотоблока.

Кентавр

Агрегат этой марки обкатывают при соблюдении четких правил. Их выполнение продлевает срок эксплуатации мотоблока в целом.

https://youtube.com/watch?v=0a8X4fc3lBM

Обкатку нового «Кентавра» с воздушным охлаждением выполняют по такому алгоритму:

• Нагружается мотор поэтапно: он должен работать на треть своих технических возможностей в первые три часа.
• После первых трех часов обкатки с двигателя сливают масло вместе с трансмиссионной жидкостью из трансмиссионных узлов.
• Следующие 4 часа испытания двигатель нагружают на 2/3 от технических возможностей.

В процессе эксплуатации следят за допустимыми нагрузками. В отведенные производителем периоды времени регулярно проводят техническое обслуживание и текущий ремонт.

Салют

Обкатывается мотоблок Салют-100 на средних оборотах. Первая культивация почвы проводится 4 фрезами. Их постепенно заглубляют ниже при каждом проходе. Культивирование выполняют с сошником.

После каждых 30 минут работы делают перерыв в 10 минут. После окончания первых 4 часов работы производят замену масла в моторе. В редукторном узле масло меняют после того, как мотоблок будет обкатан.

Агат

Для данной модели достаточно 25 часов приработки деталей. В этот период аппарат запрещается включать на полную нагрузку. Также запрещается его перегружать в процессе испытаний грузами.

При обкатке строго соблюдают такие нормы:

• когда проводят испытания функциональных режимов, необходимо культивировать участок в 2-3 прохода, заглубляя фрезы не более 10 см за один проход;
• дроссельная заслонка открывается на ¾ части от ее полного хода;
• работа мотора вхолостую не должна превышать 10 минут;
• проводят проверку и доливку уровня масла в моторе.

В дальнейшем процессе эксплуатации надежность в работе перечисленных моделей мотоблоков обеспечивается систематическим проведением технического обслуживания и текущих ремонтных работ. Сюда в обязательном порядке входит замена масла и трансмиссионной жидкости.

Обзор модельного ряда Нева

Несмотря на популярность некоторых моделей, таким считается мотокультиватор Нева МКМ 75, качеством отличается весь модельный ряд. Основа техники была разработана еще в советское время, что привнесло в модели ряд особенностей:

• качественная сборка;
• надежность;
• низкая стоимость продукции;
• простота в эксплуатации;
• легкий ремонт, то есть можно все починить своими руками.

Огромная вариативность модельного ряда культиваторов Нева поможет вам подобрать наиболее выгодную модель

При разработке модельного ряда производитель учел все основные ошибки конкурентов в своем ценовом сегменте и создал такую технику, которая не уступает даже дорогим зарубежным аналогом. При этом средняя надежность техники значительно выше. Также отличительной чертой считается доступность любых деталей, так как при сборке часто используются универсальные элементы.

Все эти моменты делают мотокультиватор Нева востребованным на рынке. Использоваться такая техника может как на приусадебном участке, так и при масштабных сельскохозяйственных работах. Все зависит только от типа модели и ее мощности.

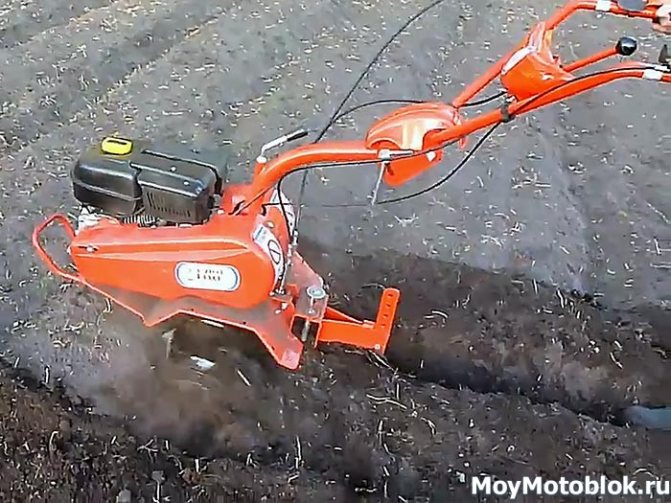

МК 100 Нева Мини

Мини-культиватор считается отдельным рядом техники, которая отличается небольшой производительностью и легким весом. Возможно поднятие даже тяжелого грунта, но на небольших участках. Нева Мини имеет двигатель Субару и мощность в 4,5 лошадиных силы.

В данном видео рассмотрим мотокультиваторы Нева:

Особенности:

• малошумность благодаря особой конструкции Robin-Subaru EX-13;
• большая часть узлов соответствует другим модификациям модельного ряда;
• предназначение – глубокая обработка грунтового слоя;
• при необходимости можно производить модернизацию техники до полноценного мотоблока и применять навесное оборудование.

Чаще всего такой бензиновый агрегат используют на небольших приусадебных участках, так как он хорошо управляется и способен выполнить требуемый объем работы.

МК 100 07

Мотокультиватор Нева МК 100 07З, отзывы о котором позволяют понять, что это одна из наиболее удачных моделей относится к 100 серии. МК 100 07 является прототипом поздней версии и отличается только отсутствием защитных дисков. Оба варианта можно использовать как для перевозки небольших грузов, так и для полноценной работы сельскохозяйственного характера.

МК 70

Мотокультиватор Нева МК 70 считается самой простой и удобной моделью, которая обслуживает небольшую площадь. Модель отличается очень высокой маневренностью, что позволяет ее использовать даже в теплицах. Также при небольшом весе в 44 кг у варианта есть высокая сила тягового характера. Бензиновый мотоблок может использовать некоторые виды легкого оборудования. Стоит учитывать, что МК 70 не имеет реверсной передачи, то есть движение осуществляется только вперед.

МБ 80

На МБ 80 можно установить комплект из 6 фрез, которые идут в основной комплектации.

Несмотря на небольшую мощность, агрегат часто используют с различными приспособлениями, в том числе с косилкой и картофелекопалкой.

Особенностью двигателя Субару считается нижнее расположение клапанной системы. Всего в агрегате три скорости, но и имеется и возвратная передача, что делает технику удобной при небольших и узких участках.

МК 100 05

МК 100 05 относится к сотой серии Невы. Чаще всего на технику устанавливается маломощный двигатель от Хонды. Но это незначительно влияет на производительность, которая позволяет выполнять работу различного уровня сложности. Основным направлением применения считается обработка почвы. Горизонтальный захват фрез равен 1 метру, чего вполне хватает для обычных размеров участка.

МК 100 06

МК 100 06 также относят к сотой серии. Но здесь имеются свои нюансы. Используется техника на небольших и средних участках. Небольшой мощности не хватает для тяжелой почвы, например, суглинка. Основным применением считается небольшой участок с разработанной почвой. Мотоблок входит в число небольших агрегатов для садоводческого дела.

МК 200

МК 200 считается универсальным механизмом, который можно переоборудовать в небольшой трактор. Имеется профессиональный мощный двигатель Subaru EX17. Стандартный моторесурс достигает 5000 часов. Используется цепной редуктор, который защищается от грязи и повреждений корпусом алюминиевого характера. Есть возможность использовать любой навесной инструмент.

Также стоит учитывать, что большинство узлов можно снять при транспортировке, что облегчает перевозку.

Навесное оборудование

Среди навесного оборудования Невы имеется разнообразные агрегаты и устройства. В соответствии с мануалом руководства и инструкции сцепка на технику устанавливается стандартная.

В список оборудования может входить данный тип агрегатов и устройств:

• лопата с отвалом;
• различные плуги;
• окучиватель;
• картофелекопалка;
• пневмошины и грунтозацепы;
• набор фрез;
• сиденье, устанавливаемое при помощи адаптера;
• косилки;
• прицеп или небольшая телега;
• насос водяного типа;
• снегоуборочные агрегаты.

Стоит учесть, что только фрезы входят в стандартный набор комплектации. Все остальные элементы придется докупать. Нева выпускает практически все типы навесного оборудования, но при необходимости, благодаря адаптерам и универсальной сцепке, можно использовать любые варианты.

Это интересно: мотокультиватор Champion GC252.

Навесное оборудование для мотоблоков «Нева»

Для культивации почвы на мотоблок «Нева», вместо колёс устанавливаются фрезы. Их количество в зависимости от типа почвы, может достигать восьми штук. В базовый комплект входят 4 фрезы, дополнительные фрезы приобретаются отдельно.

Для пахоты с помощью мотоблока вам придётся приобрести плуг и специальную сцепку-крепление. Так же понадобятся металлические колеса с грунтозацепами, для лучшего сцепления с почвой.

Для окучивания применяются однорядные и двухрядные окучники, которые так же могут делиться на нерегулируемые и регулируемые. Выбирать окучник необходимо исходя из качества и состава почвы. С окучниками используются металлические колеса увеличенного диаметра с грунтозацепами, это позволяет увеличить агротехнический просвет.

Для механизации посадки картофеля с помощью мотоблока «Нева» рекомендуется использовать картофелесажалки КС-1, КС-1А, КСТ-. Это не только облегчает сам процесс посадки, но и создаёт необходимые условия для дальнейшей междурядной обработки и сбора урожая с помощью навесного оборудования. Этому способствует ровная посадка и фиксированная ширина междурядий. Средняя производительность таких сажалок равняется 0,2-0,25 Га в час, расстояние между клубнями выдерживается 25-30 см., а ширина между рядами регулируется колеёй агрегата в пределах 60-70см.

Картофелекопалки на рассматриваемый нами мотоблок применяются двух типов:веерные и вибрационные (грохотного типа). Применение и тех и других вполне оправданно на небольших участках и вполне справляются со своими обязанностями.

• Веерные копалки для заглубления и разрезания почвы имеют цельно — металлический нож в основании, а от ножа веером расходятся металлические прутья. Поднятый ножом пласт земли просеивается через прутья, а картофель задерживается и поднимается на поверхность. Производительность копателей данного типа примерно 0,15 Га в час.
• Вибрационные или грохотные картофелекопатели. Главными рабочими элементами такого навесного являются: лемех и вибрирующая решётка для просеивания грунта. Лемех поднимает грунт с картофелем на решётку, а решётка с ременным приводом от мотоблока, просеивает землю оставляя на поверхности чистый картофель. Для «Невы» рекомендуется использовать модели ККМ-1, КМУ-3, КК-6 и другие. Средняя производительность такого оборудования составляет примерно 0,2 Га в час.

Косилки для мотоблока Нева так же бывают двух видов:

• Сегментные, со стригущими ножами из закалённой прочной стали, движущимися поступательно в горизонтальной плоскости. Лучшим образом работают на ровных поверхностях, со злаковыми, ровно стоящими травами. Например косилка КН-1.1, ширина кошения достигает 110 см, а производительность примерно 0,35 Га час.
• Роторные – в последнее время приобретают все большую популярность, вытесняя с рынка сегментные косилки. Рабочими элементами здесь являются ножи установленные на вращающемся диске. Такие косилки не боятся небольших неровностей поверхности, а так же не являются преградой густая трава и мелкий кустарник. Калужская косилка «Заря» и «Нева-КР-05» производства компании «Красный октябрь – Нева» яркие примеры данного семейства.

Специально для «Невы», на родном для мотоблока заводе выпускается шнековый снегоуборщик СМБ-1. Шнек выполнен таким образом, что снег с краёв перемещается в середину, к соплу. Направление выброса снега регулируется поворотом экрана снегоуборщика, полозья на корпусе регулируют высоту уборки.

Коммунальная роторная щётка используется преимущественно для уборки мусора. Захват шириной 90 см. устанавливается под углом до 90 градусов. Максимальная производительность до 2200 м/2.

Телега прицеп – грузоподъёмность такой телеги достигает 400 кг. Оборудована сиденьем для водителя, тормозами и надёжной сцепкой.

Навесное оборудование

Навесное оборудование для мотокультиваторов «Нева» разрабатывается производителем «Красный Октябрь».

Согласно характеристикам производителя, для мотокультиваторов «Нева» производится такое дополнительное навесное и прицепное оборудование.

Утановка фрез

Фреза

В зависимости от модели и модификации культиватора, на устройстве может располагаться от 2-х до 6-ти фрез. Шесть фрез — это на сегодняшний день максимальное количество для имеющихся в продаже и производстве позиций.

Дополнительный комплект фрез содержит две единицы деталей, по одной дополнительной на каждую сторону культиватора.

Схема установки фрез на МК-100

Крепление фрез на всех мотокультиваторах «Нева» выполняется вручную, с использованием болтов, гаек и разводного ключа. Удобство установки дополнительной пары или замены фрез на грунтозацепы обеспечивает переднее колесо — культиватор можно установить на колесо и быстро сменить или добавить навеску.

Не храните фрезы грязными, следите за целостностью фрезового полотна и периодически затачивайте ножи на них, либо заменяйте новыми.

Окучники

Окучник ОН-2

Для мотокультиваторов разных серий и модификаций используют разные окучники.

Например, для серии МК70 и МК80 производитель рекомендует приобретать окучник ОН-2. Для его установки необходима сцепка, приобретаемая отдельно. Эта сцепка универсальна и подходит также для крепления к данным устройствам плуга «Крот».

Для серии МК100 и МК200 производитель рекомендует покупать окучники следующих моделей: СТВ-НПД, однорядный ОНД, двухрядный СТВ, дисковый однорядный. Все окучники, кроме двухрядного ОНД, крепятся к культиватору с помощью универсальной сцепки Н (.00.00); двухрядный ОНД крепится с помощью сцепки 005.09.1600.

Картофелекопатель КВ-2

Картофелекопатель КВ-2

Картофелекопатель КВ-2 предназначен для серий культиваторов МК-70 и МК-80. Для его агрегирования с устройством не требуется сцепка. Отзывы фермеров подтверждают, что подобные дополнительные части некоторые мастера изготавливают самостоятельно, опираясь на индивидуальные характеристики мотокультиватора.

Сцепка

Сцепной механизм

Сцепки для мотокультиваторов просто необходимы. Эта незаменимая деталь позволяет выполнить соединение «тела» культиватора с навесным или прицепным оборудованием. Сцепки бывают универсальными, подходящими для крепления нескольких видов дополнительных деталей, а также специальными — для крепления одного вида оборудования. Различаются эти крепежные элементы по внутреннему диаметру втулки, высоте, весу.
