Как отрегулировать карбюратор на бензопиле Дружба-4
По данным портала ЗАЧЕСТНЫЙБИЗНЕСЖИЛИЩНО-СТРОИТЕЛЬНЫЙ КООПЕРАТИВ «ДРУЖБА-4″По данным портала ЗАЧЕСТНЫЙБИЗНЕС3728014484
Что можно сделать из старой бензопилы “Дружба”
Эксплуатация, обслуживание и ремонт
Эксплуатация, обслуживание и ремонт
Характеристики
Ремонт бензопилы Дружба
Модификации
Технические характеристики пилы «Дружба 4»

Как отрегулировать карбюратор на бензопиле Дружба-4

Регулировка карбюратора бензопилы Дружба-4 требуется, когда двигатель начинает работать некорректно – глохнет на холостых, при подаче газа не набирает обороты, «проваливается».

Для доступа к регулировочным винтам карбюратора КМП-100 не надо снимать крышку корпуса, они всегда открыты и доступны. На корпусе карбюратора нет маркировки винтов, как на современных бензопилах. Первый винт, который находится ближе к цилиндру, регулирует подачу топлива на малых и средних оборотах. Второй винт – главный, он регулирует подачу топлива на максимальных оборотах

Необходимые инструменты

Для работы требуется отвертка (минус). При желании можно использовать электронный тахометр. Он покажет число оборотов до и после регулировки.

Общий алгоритм регулировки

Карбюратор регулируют разными способами. Самая простая и эффективная — текущая регулировка в процессе работы.

Много бензина — закручивают

Двигатель прогревают в течении 5-10 мин.
Если в режиме «газ на всю» двигатель работает как на холостых (не развивает обороты из-за излишка бензина в топливно-воздушной смеси), второй (дальний от цилиндра) винт закручивают по часовой стрелке на 1/4 оборота.
Если двигатель стал работать лучше, закручивают ещё по 1/4 оборота. Если двигатель начинает глохнуть при подаче газа на всю, винт откручивают назад.

Мало бензина — откручивают

Если двигатель глохнет в режиме «газ на всю» (мало бензина в топливно-воздушной смеси) регулировку начинают с того, что второй винт, наоборот, откручивают на 1/4 оборота и тестируют работу двигателя. Если стало лучше, откручивают ещё, до тех пор, пока двигатель не начнет «захлебываться» и работать как на холостых при полном газе. Тогда винт закручивают назад.

После регулировки второго винта проверяют, как работает двигатель на переходе от холостых оборотов к средним и максимальным. Если есть провалы, откручивают на 1/4 оборота первый винт и тестируют изменения в работе двигателя.

В итоге оптимальный режим работы двигателя находится путем такого пробного регулирования.

Регулировка холостого хода на бензопиле Дружба-4 выполняется с помощью винта, расположенного на ручке газа. Его положение определяет, насколько сильно приоткрыта дроссельная заслонка в карбюраторе на холостом режиме.

Холостой ход регулируют, исходя из двух требований:

Двигатель не должен глохнуть.
Цепь не должна прокручиваться.

Возможна регулировка в другой последовательности. Винты сначала закручивают до конца, затем выкручивают на 0,5 – 3 оборота (в разных источниках указывают разное число оборотов).

На видео показан простой и понятный процесс регулировки карбюратора КМП-100 на бензопиле Дружба-4 из положения винтов «закручены полностью, а потом вывернуты»:

Для новичков рекомендуем посмотреть более подробное видео про регулировку карбюратора КМП-100У бензопилы Дружба-4. Автор видео рассказывает все что пригодится, и все что нужно знать. Прям целое пошаговое руководство от А до Я.

Пошаговый алгоритм

Откручиваем винт крепления.
Снимаем топливный шланг.
Откручиваем верхнюю крышку заслонки.
Снимаем карбюратор.
Снимаем крышку мембраны для регулировки уровня. Нужно открутить 6 винтов по кругу.
Половиним корпус и оцениваем состояние мембраны, она должна быть целой — это главное, трещины, задиры, порывы не допускаются.
Оцениваем работоспособность механизма отвечающего за работу клапана.
Продуваем все отверстия, очищаем от мусора если он есть.
Выставляем уровень регулируя высоту язычка, он должен находится на одной грани с корпусом.
Если все сделано правильно, то приложив, например линейку, вы увидите, что язычок и грани корпуса находятся на одном уровне.
Выкручиваем винт с иглой из центрального жиклера и оцениваем ее состояние, чистим все от грязи, если есть, продуваем в любом случае. Винт расположенный выше, на фото его также видно, отвечает за холостой ход, его также нужно выкрутить, оценить состояние и продуть воздухом.
На этом чистка закончена, собираем все в обратной последовательности и ставим карбюратор обратно на бензопилу.
Не забываем поставить на место воздушный фильтр и перед запуском подкачать топливо.
Пробуем заводить бензопилу.

Возможные нюансы и проблемы

В любом случае, заворачивая винты до упора, надо запоминать число сделанных оборотов для каждого винта. Это даст возможность вернуться к исходной регулировке, если вдруг бензопила, отрегулированная по рекомендациям, не заведется совсем.

По данным портала ЗАЧЕСТНЫЙБИЗНЕСЖИЛИЩНО-СТРОИТЕЛЬНЫЙ КООПЕРАТИВ «ДРУЖБА-4″По данным портала ЗАЧЕСТНЫЙБИЗНЕС3728014484

Сортсемовощ

О компании:
ЖСК «ДРУЖБА-4» ИНН 3728014484, ОГРН 1043700064330 зарегистрировано 11.04.1983 в регионе Ивановская Область по адресу: 153051, Ивановская обл, город Иваново, шоссе Кохомское, 7. Статус: Действующее. Размер Уставного Капитала — руб.

Руководителем организации является: Председатель Правления — Шабарова Татьяна Николаевна, ИНН . У организации 7 Учредителей. Основным направлением деятельности является «управление эксплуатацией жилого фонда за вознаграждение или на договорной основе».

Рейтинг организации: Низкий подробнее
Должная осмотрительность (отчет) ?

Статус: ?
Действующее

Дата регистрации: По данным портала ЗАЧЕСТНЫЙБИЗНЕС

?
По данным портала ЗАЧЕСТНЫЙБИЗНЕС

11.04.1983

ОГРН ?	1043700064330 присвоен: 14.04.2004
ИНН ?	3728014484
КПП ?	370201001
ОКПО ?	44758867
ОКТМО ?	24701000001

Реквизиты для договора
?
…Скачать

Проверить блокировку cчетов
?

Контактная информация +7(9… Посмотреть
?

Отзывы об организации
?: 0 Написать отзыв

Юридический адрес: ?
По данным портала ЗАЧЕСТНЫЙБИЗНЕС
153051, Ивановская обл, город Иваново, шоссе Кохомское, 7
получен 14.04.2004
зарегистрировано по данному адресу:
По данным портала ЗАЧЕСТНЫЙБИЗНЕС

По данным портала ЗАЧЕСТНЫЙБИЗНЕС
Руководитель Юридического Лица ?По данным портала ЗАЧЕСТНЫЙБИЗНЕС
Председатель ПравленияПо данным портала ЗАЧЕСТНЫЙБИЗНЕС

Шабарова Татьяна Николаевна

ИНН ?	По данным портала ЗАЧЕСТНЫЙБИЗНЕС


действует с	По данным портала ЗАЧЕСТНЫЙБИЗНЕС 09.01.2018

Учредители ? ()

	Каменев Александр Анатольевич По данным портала ЗАЧЕСТНЫЙБИЗНЕС 14.04.2004 , ИНН
	Жесткова Людмила Николаевна По данным портала ЗАЧЕСТНЫЙБИЗНЕС 14.04.2004 , ИНН
	Плаксина Любовь Витальевна По данным портала ЗАЧЕСТНЫЙБИЗНЕС 14.04.2004 , ИНН
	Бреславская Ирина Борисовна По данным портала ЗАЧЕСТНЫЙБИЗНЕС 14.04.2004
	Харламова Евгения Михайловна По данным портала ЗАЧЕСТНЫЙБИЗНЕС 14.04.2004 , ИНН

Основной вид деятельности: ?По данным портала ЗАЧЕСТНЫЙБИЗНЕС
68.32.1 управление эксплуатацией жилого фонда за вознаграждение или на договорной основе

Единый Реестр Проверок (Ген. Прокуратуры РФ) ?

Реестр недобросовестных поставщиков: ?
По данным портала ЗАЧЕСТНЫЙБИЗНЕС

не числится.

Данные реестра субъектов МСП: ?


Критерий организации	По данным портала ЗАЧЕСТНЫЙБИЗНЕС Микропредприятие

Налоговый орган ?
По данным портала ЗАЧЕСТНЫЙБИЗНЕС
Инспекция Федеральной Налоговой Службы По Г.иваново
Дата постановки на учет: По данным портала ЗАЧЕСТНЫЙБИЗНЕС
07.02.1994

Регистрация во внебюджетных фондах

Фонд	Рег. номер	Дата регистрации
ПФР ?	047023002684	По данным портала ЗАЧЕСТНЫЙБИЗНЕС 13.04.1994
ФСС ?	370100642837001	По данным портала ЗАЧЕСТНЫЙБИЗНЕС 10.03.2006

Коды статистики

ОКАТО ?	24401364000
ОКОГУ ?	4210014
ОКОПФ ?	20102
ОКФС ?	16

Финансовая отчетность ЖСК «ДРУЖБА-4» ?

Финансовый анализ отчетности за 2019 год
Коэффициент текущей ликвидности:

>2
Коэффициент капитализации:

Рентабельность продаж (ROS):

>0 Подробный анализ…

Основные показатели отчетности за 2019 год (по данным ФНС):
Сумма доходов: — 0 руб.

Сумма расходов: — 0 руб.

В качестве Поставщика:

на сумму

В качестве Заказчика:

на сумму

По данным портала ЗАЧЕСТНЫЙБИЗНЕС

Судебные дела ЖСК «ДРУЖБА-4» ?

найдено по ИНН: По данным портала ЗАЧЕСТНЫЙБИЗНЕС

найдено по наименованию (возможны совпадения): По данным портала ЗАЧЕСТНЫЙБИЗНЕС

По данным портала ЗАЧЕСТНЫЙБИЗНЕС

Исполнительные производства ЖСК «ДРУЖБА-4»
?

найдено по наименованию и адресу (возможны совпадения): По данным портала ЗАЧЕСТНЫЙБИЗНЕС

По данным портала ЗАЧЕСТНЫЙБИЗНЕС

Лента изменений ЖСК «ДРУЖБА-4»
?

Не является участником проекта ЗАЧЕСТНЫЙБИЗНЕС ?

Что можно сделать из старой бензопилы “Дружба”

Томаты от коллекционеров: сорта с описанием, фото, отзывами

Можно с уверенностью сказать, что популярность бензопил “Дружба” осталась в прошлом — слишком много более совершенных аналогов присутствует на рынке. Однако не стоит списывать некогда востребованную цепную пилу и отдавать в металлолом. Существует масса самоделок из бензопил “Дружба”. Давайте проследим за доработками и переделками, узнаем, какую жизнь может получить устаревший инструмент:

Снегоход из бензопилы “Дружба” (сразу предлагаем чертежи этого агрегата, которые помогут соорудить снегоход своими руками);

Снегоход из бензопилы “Дружба”

1– руль; 2 – топливный бак (от бензопилы «Дружба»; 3 – силовой агрегат (от бензопилы «Урал»); 4 – втулка стойки рулевой лыжи (труба диаметром 30-2 шт.); 5 – рулевая лыжа (2 шт.); 6 – приводное зубчатое колесо гусеницы (капрон, лист s15, 2 шт.); 7 – гусеница (от снегохода «Буран», укороченная); 8 – рама; 9 – опорный каток (от картофельной сортировки, 18 шт.); 10 – подкос спинки-ограничителя (труба ½); 11 – натяжное устройство гусеницы (2 шт.); 12 – натяжное зубчатое колесо гусеницы (капрон, лист s15, 2 шт.); 13 – подшипник №80204 в корпусе (4 шт.); 14 – короб-багажник дно-фанера s4, борта доска s20); 15 – сидение (крышка-фанера s4, поролон, кожзаменитель); 16 – 1-я ступень цепной передачи; 17 – 2-я ступень цепной передачи; 18 – спинка-ограничитель сидения (труба ½ дюйма); 19 – ведомая звездочка 1-й цепной передачи (большая звездочка ходоуменьшителя, промежуточного вала); z=38; 20 – ведущая звездочка 2-й ступени цепной передачи (малая звездочка ходоуменьшителя), z10; 21 – ведомая звездочка 2-й степени цепной передачи (приводная звездочка ведущего вала гусеницы), z18; 22 – ведущая звездочка 1-й ступени цепной передачи (звездочка выходного вала редуктора), z12; 23 – рычаг поворотного кулака; 24 – рулевая тяга (2 шт.); 25 – рулевой вал с сошкой; 26 – балка переднего моста (труба диаметром 30); 27 – приводной вал гусеницы; 28 – натяжная ось гусеницы.

Мопед из мотопилы “Дружба 4” :

Видео

Мотоцикл из цепной пилы “Дружба”.
Велосипед с двигателем от бензопилы “Дружба”.
Мотоблок с двигателем от бензопилы “Дружба”. Ниже предложены чертежи такого мотоблока:

Мотоблок с двигателем от бензопилы “Дружба»

1 — ручка газа 2 — рычаг переключения скоростей, 3 — рычаг сцепления, 4 — ручка управления, 5 — рама, 6 — кронштейн задней навески рабочих орудий, 7 — грунтозацепы. 8 — колесо, 9 — промежуточный узел, 10 — бак, 11 — двигатель. 12 — кожух вентилятора,13 — дефлектор цилиндра, 14 — копирующее колесо, 15 — вилка копирующего колеса, 16 — регулировочная тяга, 17 — лапа культиватора.

Навесное оборудование также можно сделать своими руками, переоборудовав мотоблок в:

окучник;
косилка;
снегоуборочную насадку;
картофелекопатель;
сажалки и т. д.

Можно также изготовить из пилы “Дружба” самостоятельные устройства:

газонокосилку;
снегоуборщик

Лодочный мотор из бензопилы “Дружба” — как это выглядит показано на видео:

Видео

Эксплуатация, обслуживание и ремонт

Коттеджный поселок юсупово life park (лайф парк)

Чтобы обеспечить бесперебойную работу пилы, ее необходимо периодически настраивать. Прилагаемая к технике инструкция по эксплуатации описывает особенности настройки модели. Неправильная настройка приведет к разбалансировке работы узлов.

Как отрегулировать карбюратор

Сбои происходят, когда поступает недостаточно или слишком много топлива, а также если нарушаются пропорции при смешивании горючего с воздухом.

Регулировка карбюратора проводится так:

Регулирующий топливо винт сначала поворачивают до упора, а затем назад (против часовой стрелки) на 1,5-2 оборота.
Заводят двигатель, прогревают его 1-2 минуты и поворотами винта Т в ту или иную сторону добиваются его устойчивой работы на максимальных оборотах. Цепь на холостом ходу не должна перемещаться по шине.
Проверяют и при необходимости уплотняют соединение карбюратора с цилиндром.

Проще отрегулировать карбюратор, пользуясь тахометром, но в домашних условиях работу двигателя в большинстве случаев настраивают на слух. Когда и количественная, и качественная подача топлива в норме, мотор не перегревается, не захлебывается, работает ровно, без резких звуков. При настройке винты поворачивают медленно, без рывков.

Как выставить зажигание

Стабильную работу двигателя обеспечивает правильно отрегулированное зажигание — бензопила Дружба 4 в этом случае будет потреблять минимальное количество топлива. Зажигание пилы происходит благодаря магнето при помощи зажигательной свечи и специального провода.

Чтобы отследить качество искры для зажигания бензопилы, свечу кладут на корпус цилиндра и дергают стартер. Если свеча в рабочем состоянии, между электродами будет проскакивать искра. Слабая искра не вызовет воспламенение топлива, такую свечу надо заменить.

Контактное зажигание бензопилы лучше заменить на электронное. Это избавит от постоянных проблем с его регулированием. Надо следить за тем, чтобы винты крепления катушки зажигания не ослабевали.

Основные неисправности и их устранение

Если знать, почему происходит сбой в работе инструмента, можно самостоятельно отремонтировать его в домашних условиях.

Когда двигатель бензопилы Дружба 4 заводится и глохнет, причины могут быть такие:

Не хватает топлива в бензобаке. Надо долить смесь согласно прилагаемой к инструменту инструкции.
Произошло забрызгивание свечи топливом. Это не дает образоваться искре. Свечу надо вынуть, просушить, прокалить на газовой горелке.
Плохой контакт между свечей и проводом. Это происходит из-за увеличенного зазора (больше 0,5 мм) между наконечником свечи и проводом. Свечи надо отчистить от нагара проволочной щеткой, продувая воздухом. Периодически их надо менять.

Если происходят сбои в работе двигателя на холостых оборотах, ремонт бензопилы Дружба 4 сводится к следующему:

замене топливной смеси с уменьшением количества масла;
чистке воздушного фильтра и глушителя (из-за его засорения двигатель работает, но не развивает обороты);
проверке топливопровода и замене при необходимости трубки.

Если снизилась скорость реза, шину «водит», обратите внимание на остроту зубьев пилы. Хорошо заточенная цепь важнее сильного двигателя

Лучше всего сдавать ее мастеру на заточку или применять станок с поворотным заточным диском. Скос лезвия пилы Дружба на нижней кромке составляет 45°, а на боковой — 60°. Высота ограничительных выступов относительно зубьев цепи должна быть одинаковой и проверяться через 3-4 заточки цепи.

Причины, по которым пила Дружба не заводится, могут быть следующими:

Топливная смесь не соответствует инструкции по ремонту и эксплуатации модели.
Заводской брак. Ремонт проводится в гарантийной мастерской.

При сборке, даже если детали садятся с натяжкой, нельзя применять силу, например, стучать по ним молотком. Заменив изношенные элементы, можно восстановить работоспособность бензопилы или продлить ее ресурс.

Эксплуатация, обслуживание и ремонт

Как отрегулировать карбюратор

Регулировка карбюратора проводится так:

Регулирующий топливо винт сначала поворачивают до упора, а затем назад (против часовой стрелки) на 1,5-2 оборота.
Заводят двигатель, прогревают его 1-2 минуты и поворотами винта Т в ту или иную сторону добиваются его устойчивой работы на максимальных оборотах. Цепь на холостом ходу не должна перемещаться по шине.
Проверяют и при необходимости уплотняют соединение карбюратора с цилиндром.

Как выставить зажигание

Основные неисправности и их устранение

Когда двигатель бензопилы Дружба 4 заводится и глохнет, причины могут быть такие:

Не хватает топлива в бензобаке. Надо долить смесь согласно прилагаемой к инструменту инструкции.
Произошло забрызгивание свечи топливом. Это не дает образоваться искре. Свечу надо вынуть, просушить, прокалить на газовой горелке.
Плохой контакт между свечей и проводом. Это происходит из-за увеличенного зазора (больше 0,5 мм) между наконечником свечи и проводом. Свечи надо отчистить от нагара проволочной щеткой, продувая воздухом. Периодически их надо менять.

замене топливной смеси с уменьшением количества масла;
чистке воздушного фильтра и глушителя (из-за его засорения двигатель работает, но не развивает обороты);
проверке топливопровода и замене при необходимости трубки.

Причины, по которым пила Дружба не заводится, могут быть следующими:

Топливная смесь не соответствует инструкции по ремонту и эксплуатации модели.
Заводской брак. Ремонт проводится в гарантийной мастерской.

Характеристики

За 60 лет выпуска конструкция бензопилы Дружба и характеристики ее менялись несущественно.

Общие параметры такие:

вес при полной комплектации — 12,5 кг;
габариты — 865х460х500 мм;
длина пильной шины — 450 мм;
емкость топливного бака рассчитана на 1,5 л топливной жидкости;
свеча зажигания — любая с диаметром 17 мм.

Основное отличие модификаций — в мощности. Она указана цифрой в лошадиных силах в конце названия моделей.

Дружба 2

Технические характеристики этой модели такие:

мощность двигателя — 2,2 кВт;
тип запуска пилы — ручной;
отсутствие поворотного редуктора.

От первой модели Дружба 2 отличается наличием приспособления для торможения цепи, что сделало ее более безопасной: инструмент не сможет случайно поранить работающего или окружающих его людей. Материал, из которого сделан корпус, надежный и выдерживает любые перепады температур.

Дружба 4

Эта модель получила золотую медаль на Всемирной выставке техники в Брюсселе в 1958 г.

Технические характеристики бензопилы такие:

мощность — 2,94 кВт;
объем бака моторного масла — 150 мл;
общая скорость вращения вала — 5000-5400 оборотов в минуту;

Бензомоторная пила может перепилить ствол диаметром до 50 см за 1 минуту.

Дружба 4М электрон

Бензопила Дружба 4М электрон отличается тем, что на этой модели установлена система электронного бесконтактного зажигания, что существенно повышает надежность двигателя.

Технические характеристики 4М такие:

мощность — 3 кВт;
расход топлива — 720 г/кВт ч;
расстояние между электродами зажигательной свечи — в пределах 0,6-0,7 мм.

Внутренние стенки гильзы алюминиевого цилиндра покрыты хромом для увеличения износостойкости. Модель оснащена резиновыми амортизаторами, уменьшающими передачу вибрации двигателя на рукоятки. В модели Дружба-4М применен карбюратор КМП-100У, а с модификации Дружба 4А началось использование принудительной смазки цепи благодаря установке масляного насоса. Это позволило намного увеличить срок службы цепи и направляющей шины.

Ремонт бензопилы Дружба

Все поломки бензопил Дружба можно разделить на несколько основных групп неисправностей:

Что-то не то с системой смазки.
Вышел из строя какой-либо узел 1-но цилиндрового, двухтактного, карбюраторного двигателя, а то и не один.
Не работает система зажигания, не давая искру или давая ее с силой недостаточной для воспламенения топливной смеси.
Выход из строя иных частей бензопилы (пильный аппарат, рама с рукоятками или бензобак).

Если Вы не специалист-электротехник или умудренный опытом многочисленных успешных ремонтов человек, то самостоятельный ремонт необходимо осуществлять в соответствии с инструкцией.

К примеру, постоянные сбои в работе двигателя, спорадическая невозможность его завести и так далее, могут быть вызваны следующими причинами:

Недостаточность бензина в бензобаке. Необходимо долить топливо до соответствующей отметки.
Свеча зажигания залита бензином, что мешает образованию искры достаточной мощности. Эта свеча подлежит просушке и прокаливанию на газовой плите или иной горелке. Также это свидетельствует о том, что карбюратор разрегулирован и имеет место переизбыток бензина. Для устранения этого необходимо закрыть соответствующий выход и отработать некоторое время стартером.
Слабый контакт между свечой и соответствующим проводом из-за возникшего зазора больше чем половина сантиметра. Свеча очищается от нагара (электроды чистятся мелкозернистой шкуркой) и продувается со всех сторон.
Забился грязью воздушный фильтр. Подлежит чистке или замене.
Топливный фильтр забился всяким мусором. С помощью проволочного крюка необходимо отсоединить фильтр от шланга, прочистить его и тщательно высушив установить обратно.

Забился грязью глушитель. Его искрогаситель засоряется, в основном, из-за некачественного или не той марки масла или в случае высокого его содержание в топливной смеси. Подлежит чистке и сушке, в том числе и трубка топливопровода.
Залипание мембраны карбюратора. Полная регулировка с разборкой-сборкой или замена карбюратора.
Из-за низких оборотов применять можно любые 2Т масла. Но необходимо соблюдать пропорцию 15:1.
Если бензомоторная пила перестает работать при наклоне от себя, то необходимо менять сальники коленвала, а возможно и всю центральную поршневую группу.
Заводской брак. Необходима сдача в указанный в инструкции пункт приема, если гарантийный срок не истек.

Также в соответствующей мастерской нужно производить ремонт, если «водит» шину. Правильно заточенная и посаженная цепь важнее силы движка. Как профилактическое мероприятие рекомендуется опускать цепь в емкость, наполненную жидкой смазкой, находящейся в теплом состоянии.

Модификации

Один из первых образцов был сделан киевскими авиастроителями в шарашке недалеко от станции Лапшанга.

За годы выпуска общая конструкция пилы осталась прежней, однако вносились мелкие изменения:

в 1950-х — 1960-х годах выпускалась модификация «Дружбы» с креплением ручек к крышке вентилятора, позже ручки стали крепиться к хомуту, связывающему двигатель и редуктор.
до конца 1980-х годов выпускалась модель «Дружба-4А» с контактным магнето и карбюратором КМП-100 — снята с производства;
в конце 1980-х годов применено электронное зажигание (от магнето бесконтактного МБ-1), пила получила обозначение «Дружба-4А-Электрон»;
в 1990-х годах применён более совершенный карбюратор КМП-100У, пила получила обозначение «Дружба-4М» (производства ЗиД) и «Дружба-Алтай» (производства «Сибприбормаш»), применены пильные цепи современного типа.

На конструктивной основе пилы «Дружба» была разработана более мощная пила «Урал» (разъёмный картер, съёмный цилиндр, съёмный стартер, взаимозаменяемый пильный аппарат с аналогичным креплением, аналогичное крепление рукояток).

На базе двигателя мотопилы «Дружба» был разработан двигатель СД-60 для привода стационарных установок (генераторов, насосов), отличавшийся от прототипа чугунной гильзой цилиндра, поплавковым карбюратором, несъёмным тросовым стартером и наличием регулятора частоты вращения.

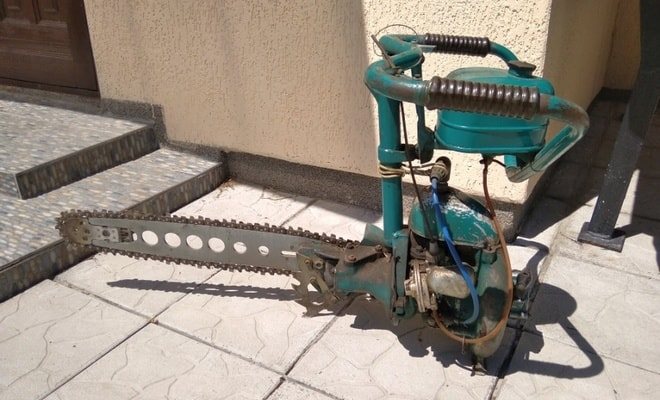

Технические характеристики пилы «Дружба 4»

Технические характеристики бензопилы «Дружба 4» во многом схожи с предыдущим вариантом оборудования. Так, двигатель здесь такой же, но его мощность выше и составляет 4 л. с., что равно 2,94 кВт. Силовой агрегат и мотор установлены с помощью фланцевого соединения, который закреплен хомутом. Двигатель при необходимости ремонта вы сможете легко снять в любых условиях, что требуется еще и для его замены.

На основе этой модели изготавливалось две модификации, которые имели маркировки 4А и 4Э. У первого устройства была система автоматической смазки цепи, а 2-ой агрегат отличался электронным зажиганием. Производителями были учтены недоработки. Сюда следует отнести усиление подшипника коленвала.

Рассматривая технические характеристики бензопил «Дружба», сможете понять, что все версии, описываемые в этом разделе, имели аварийный тормоз в системе. Более современным вариантом оборудования является «4М-Электрон». Отличие устройства состоит в двигателе, мощность которого равна 2,94 кВт. Частота вращения достигает 5200 оборотов в минуту. В основе цилиндра лежит алюминиевый сплав, а внутри осуществляется его обработка хромом, что обеспечивает повышение износостойкости.

При сравнении с более ранними версиями можно отметить, что в бензопиле имеется поворотный редуктор, позволяющий повернуть аппарат на 60-90˚. Это позволяет обеспечивать более удобную эксплуатацию. По всему корпусу вес распределяется равномерно, что гарантирует максимальный комфорт при работе.

Есть в бензопиле виброгасящее устройство, которое находится между стойками и бензобаком, а также рулем с рукоятками. Рассматривая устройство бензопилы «Дружба», сможете отметить, что конструкция предусматривает глушитель для снижения уровня шума. Он при работе составляет 106 дБ. В модели «4М-Электрон» может быть установлен карбюратор одной из следующих марок: КМП-100У или КМП-100-АР. В устройстве бензопилы «Дружба» цепь автоматически смазывается, а при необходимости останавливается, что позволяет снизить риск получения травм. Весит оборудование 12,5 кг.
